28.3.3  零件失效的形式

零件在工作时的受力情况一般比较复杂，往往承受多种应力的复合作用，因而造成零件的不同失效形式。零件的失效形式有超量变形、断裂和表面损伤三大类型，如图28-5所示。

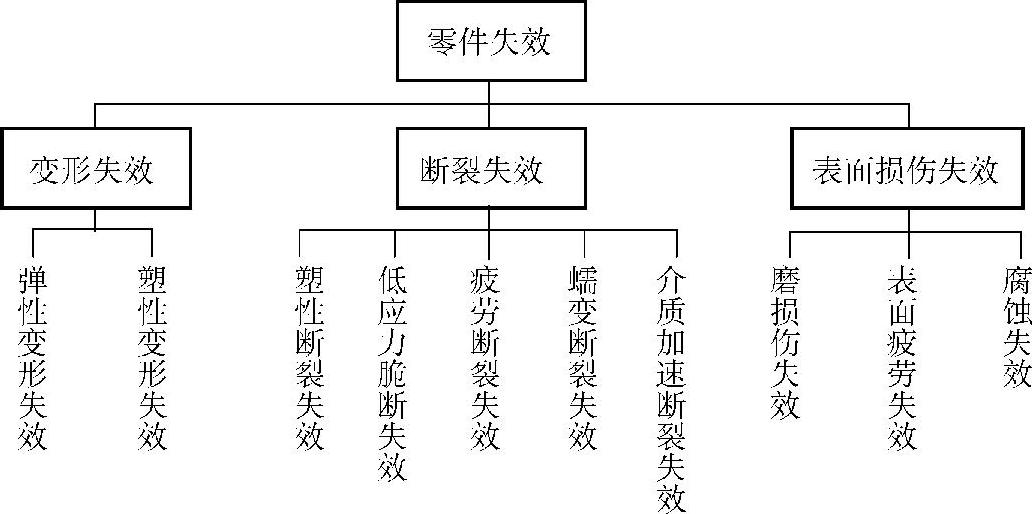

图28-5 零件失效形式的分类

实际零件在工作中往往不只是一种失效方式起作用。例如，一个齿轮，齿面之间的摩擦导致表面磨损失效，而齿根可能产生疲劳断裂失效，两种方式同时起作用。一般来说，造成一个零件失效时总是一种方式起主导作用，很少有两种方式同时都使零件失效。失效分析的目的实际上就是要找出主要的失效形式。另外，各类基本失效方式可以互相组合，形成更复杂的复合失效方式，如腐蚀疲劳、蠕变疲劳、腐蚀磨损等。但它们在特点上都各自接近于其中某一种方式，而另一种方式是辅助的，因此，在分析时往往被归入主导方式一类中。例如腐蚀疲劳，疲劳特征是主导因素，腐蚀是起辅助作用的，因此被归入疲劳一类进行分析。
