10.4.2  聚氨酯橡胶

聚氨酯橡胶具有硬度高、强度好、弹性高、高耐磨性、耐撕裂、耐老化、耐臭氧、耐辐射等优点，是一般橡胶所不能达到的。聚氨酯在冲模上除了用于卸料、脱件橡皮垫外，还在冲裁、弯曲、浅拉深及成形工序中得到了广泛应用。图10-1所示为聚氨酯橡胶的压缩特性曲线。图10-2所示为聚氨酯橡胶与普通橡胶所能承受的加载力比较图。

常用的几种聚氨酯橡胶的性能见表10-8。聚氨酯橡胶硬度范围大，邵氏硬度在20～80A。用于卸料橡胶垫的硬度一般可在80～90A，在冲裁模中，以不小于90A为宜，冲压制件越软，橡胶硬度值应越大，而拉深、成形、弯曲时可选用硬度值小于90A的聚氨酯。各种冲压工序对聚氨酯性能的要求见表10-9。

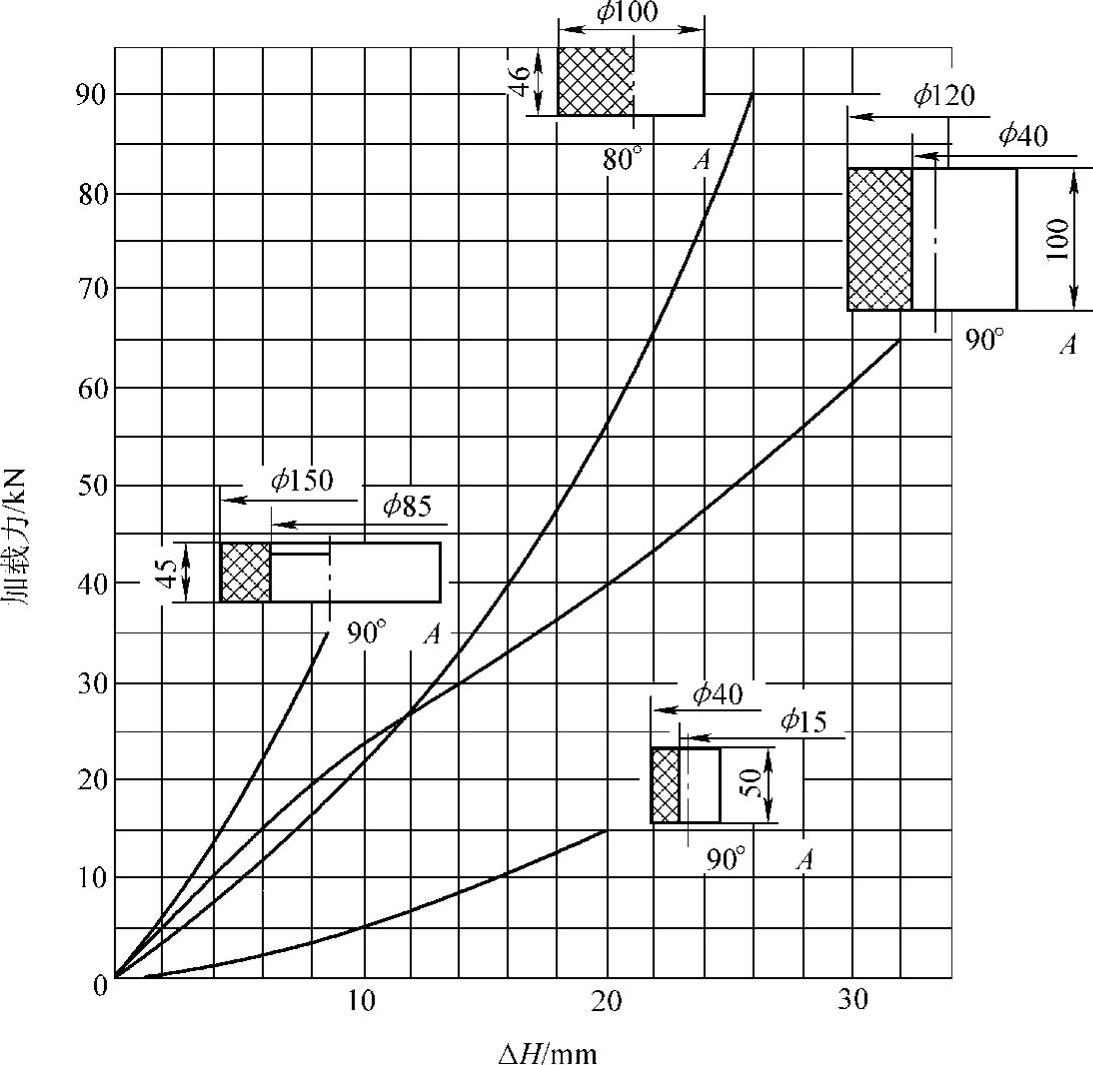

图10-1 聚氨酯橡胶压缩特性曲线

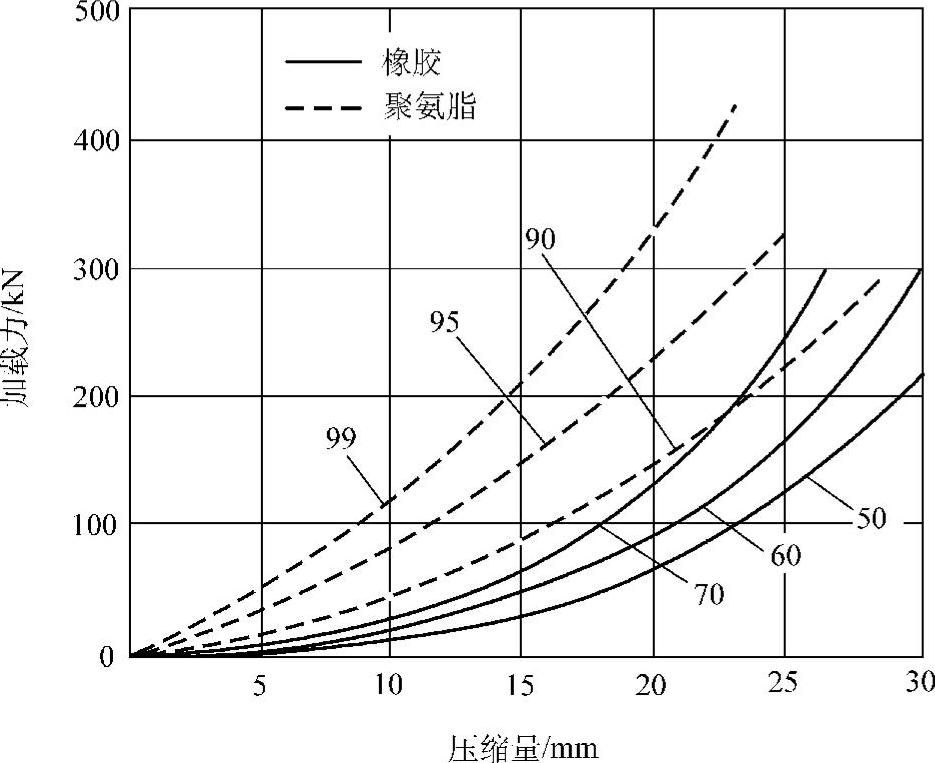

图10-2 聚氨酯与普通橡胶所能承受的加载力比较（图中数字为邵氏硬度）

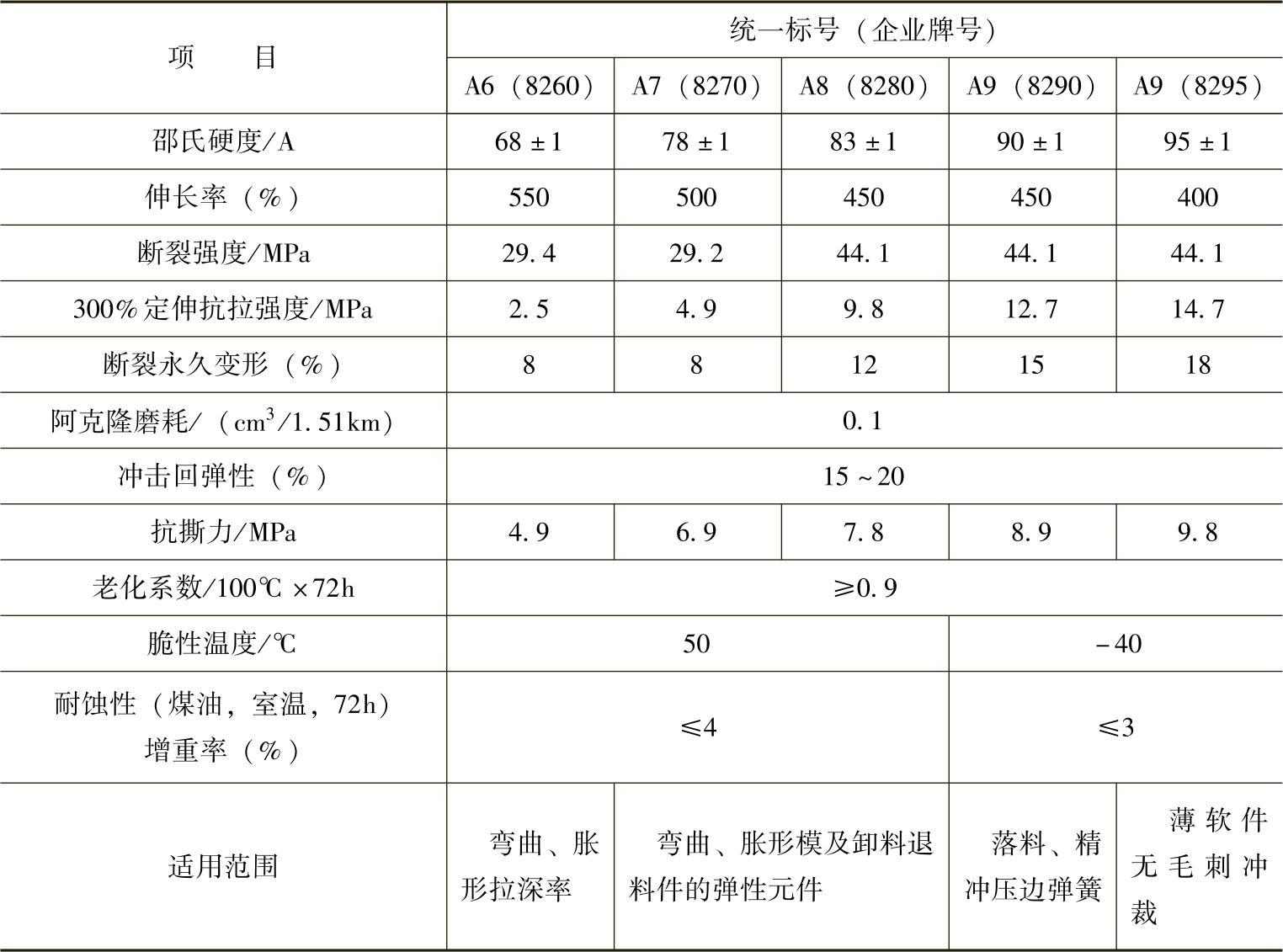

表10-8 聚氨酯橡胶的性能指标

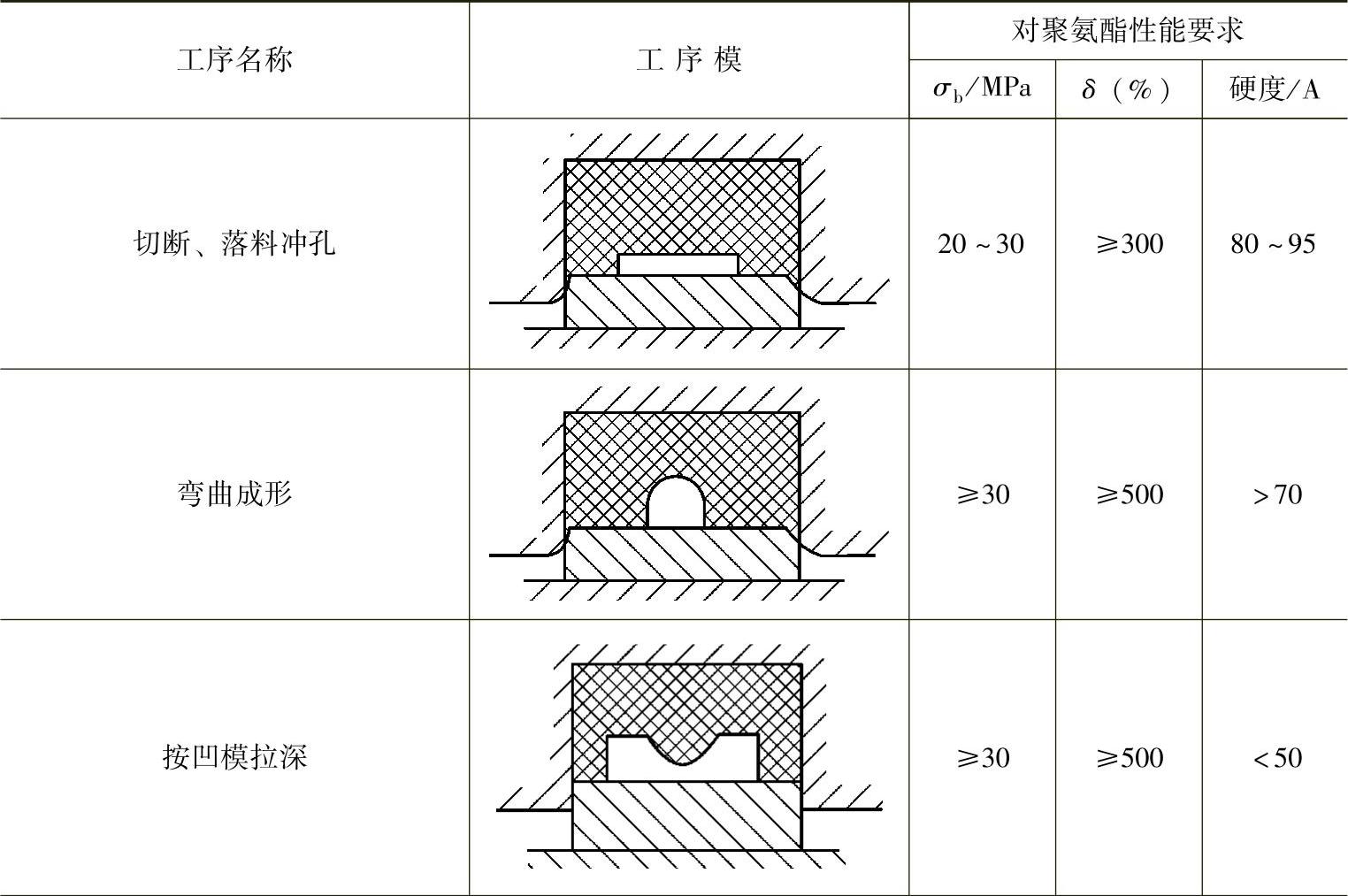

表10-9 冲压工序对聚氨酯性能的要求

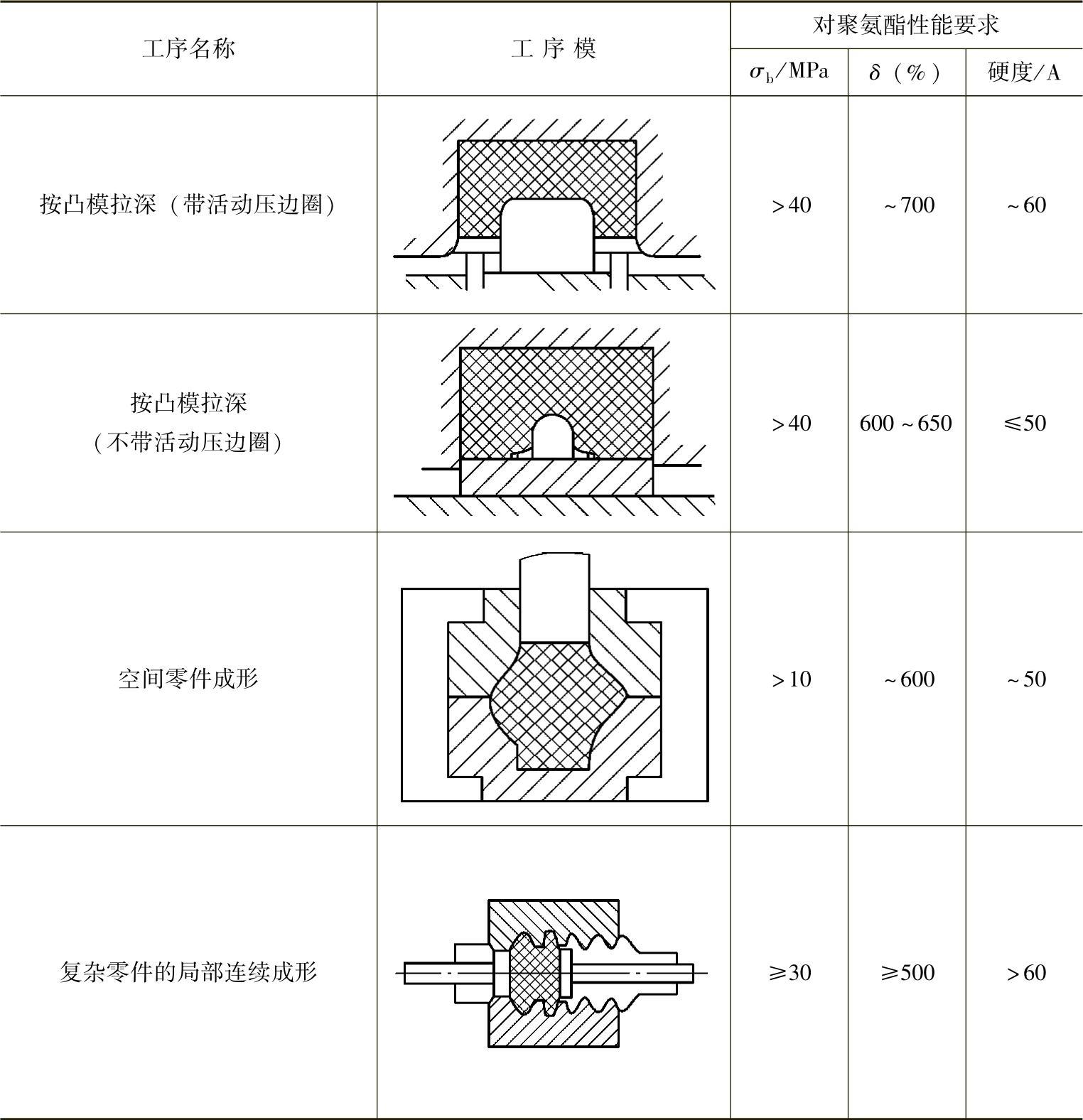

（续）
