3.2.2  优质碳素结构钢

硫和磷的质量分数均≤0.035%。这类钢随钢号数字增加，其碳的质量分数增加，组织中珠光体量增加，铁素体量减少，因此钢的强度也随之增加，而塑性指标越来越低。

08F、10F钢碳的质量分数低，塑性好，焊接性能好，主要用于制造冲压件和焊接件。

15、20、25钢属于渗碳钢。这类钢强度低，但塑性和韧性较高，焊接性和冷冲压性都好，可以制造各种受力不大，但要求高韧性的零件，也可用作冷冲压件和焊接件。渗碳钢经渗碳、淬火、低温回火后，表面硬度可达60HRC以上，耐磨性好，且心部具有一定强度和韧性，可用来制作表面耐磨并能承受冲击载荷的零件。

30、35、40、45、50、55钢属于调质钢，经淬火、高温回火后，具有良好的综合力学性能，主要用于要求强度、塑性和韧性都较高的机械零件，如轴类零件。这类钢在机械制造中应用最广泛，其中以45钢更为突出。

60、65、70钢属于弹簧钢，经淬火、中温回火后，可获得高的规定非比例伸长应力，主要用于制造弹簧等弹性零件及耐磨零件。

常用的优质碳素结构钢牌号及用途见表3-2。

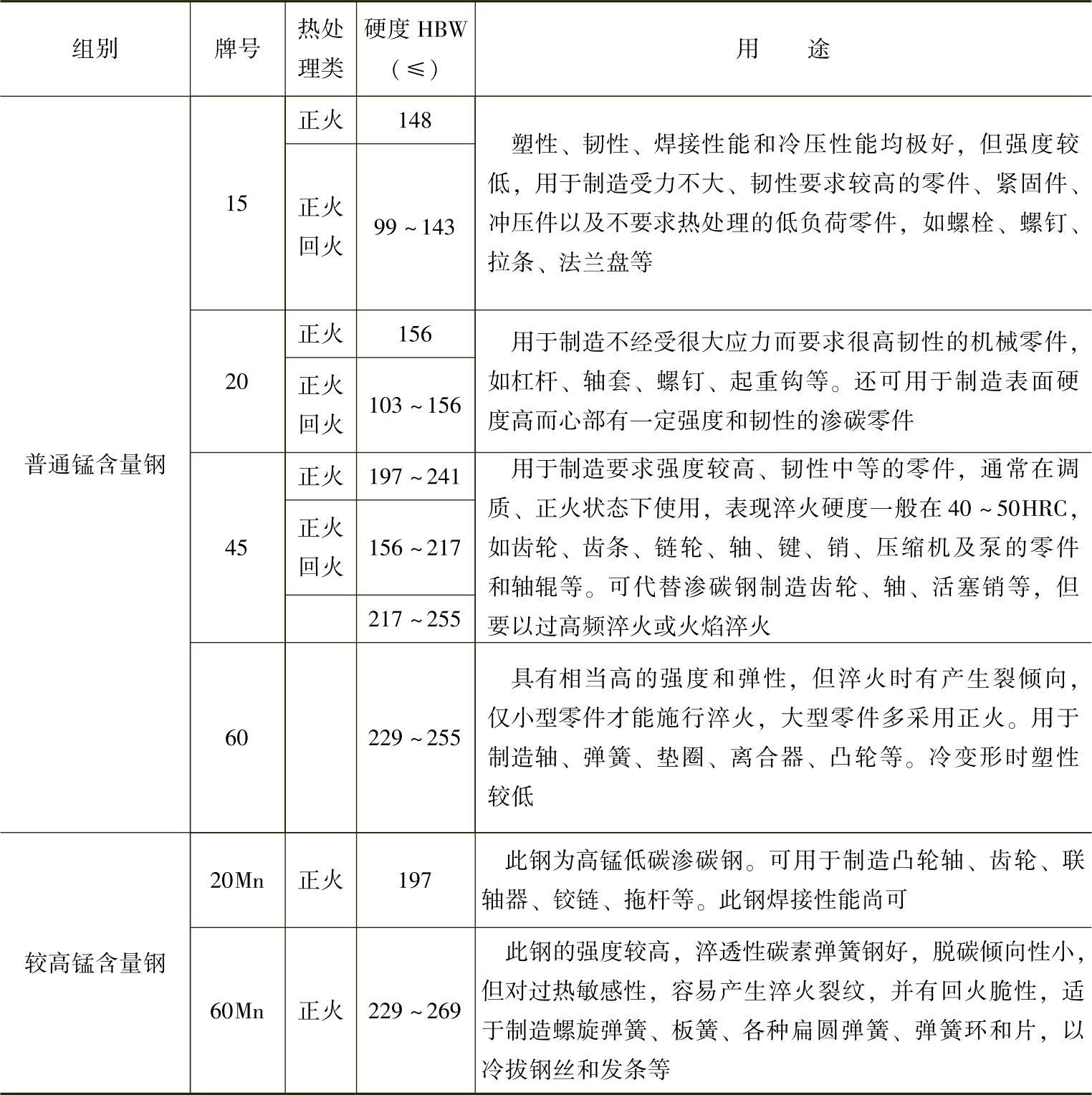

表3-2 常用的优质碳素结构钢牌号及用途

注：牌号中数字表示均碳的质量分数为万分之几。例如：45钢，表示平均碳的质量分数为0.5%；60Mn钢，表示碳的平均质量分数为0.6%，锰的质量分数为0.7%～1.0%。
