14.2.1  不锈钢的成分与分类

1.不锈钢的成分

铬是不锈钢合金化的主要元素。钢中加入铬，提高电极电位，从而提高钢的耐蚀性能。当含铬量达n/8原子分数值（n=1、2、3、……），即达到1/8、2/8、3/8、……（也即12.5%、25%、37.5%、……）原子分数时，电极电位呈台阶式跃增，即腐蚀速度呈台阶式下降，这称之为n/8规律。所以，铬钢中的含铬量只有超过台阶值（如n=1，换成质量百分数则为11.7%）时，钢的耐蚀性才明显提高。

由于铬的质量分数超过11.7%，而且绝大部分都溶于固溶体中，使电极电位跃增，使基体的电化学腐蚀过程变缓。同时，在金属表面被腐蚀时，形成一层与基体金属结合牢固的钝化膜，使腐蚀过程受阻，从而提高钢的耐蚀性。

2.不锈钢的分类

根据组织特点，常用不锈钢可分为马氏体不锈钢、铁素体不锈钢和奥氏体不锈钢三种类型。常用不锈钢的钢号、成分、热处理、力学性能及用途见表14-1。不锈钢钢号的表示方法与低合金工具钢相同。

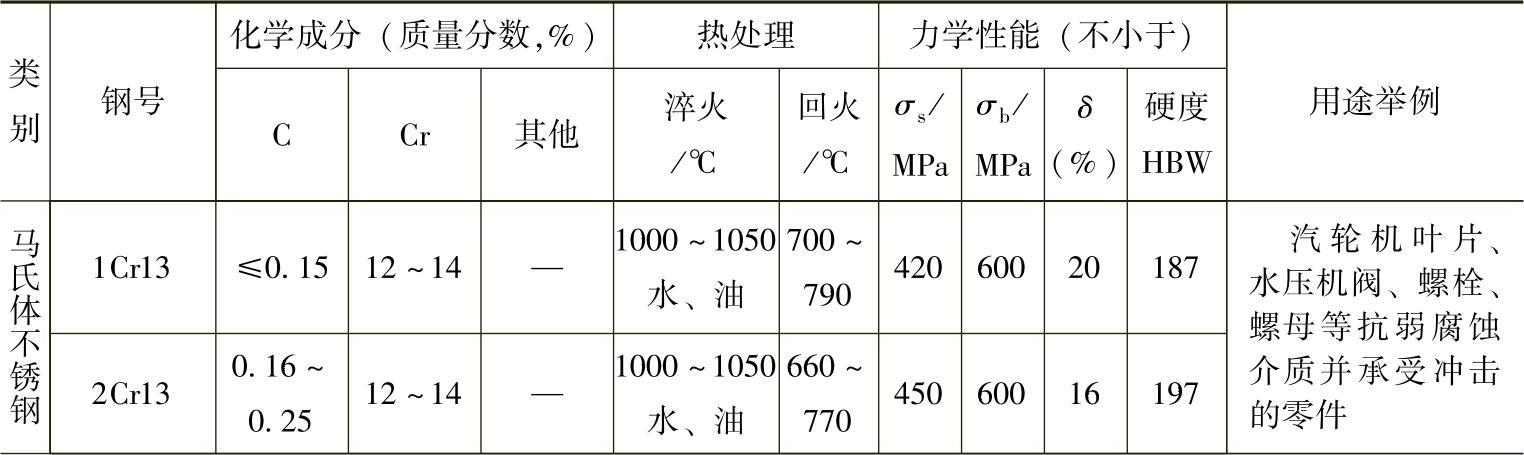

表14-1 常用不锈钢的钢号、成分、热处理、力学性能及用途

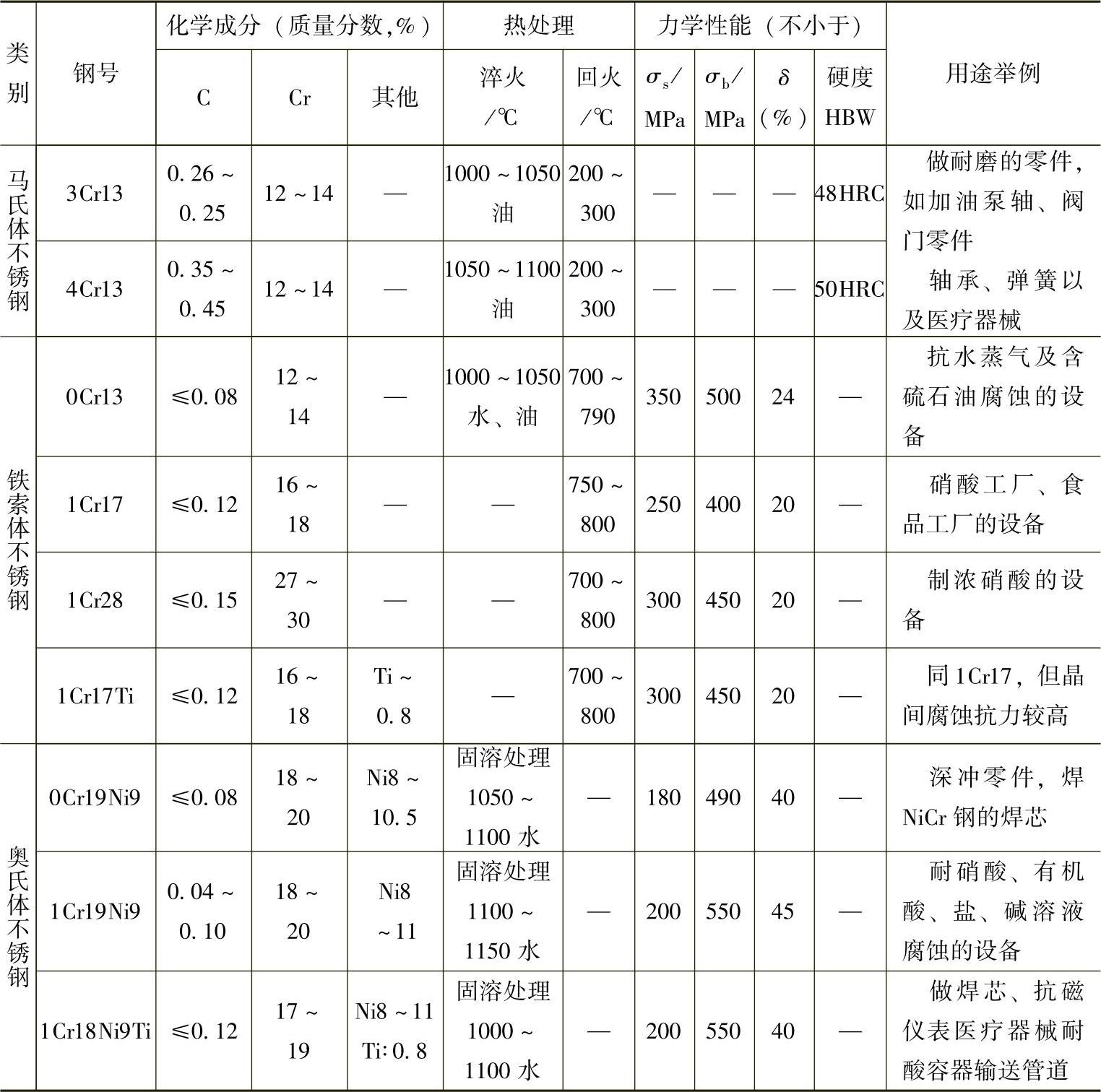

（续）

注：表列奥氏体不锈钢中Si＜1%，Mn＜2%，其余钢中Si、Mn的含量一般不大于0.8%（质量分数）。
