时效硬化钢塑料模的热处理

表10-1 部分预硬钢的预硬处理工艺

1）时效硬化钢的热处理工艺分两种基本工序。首先进行固溶处理，即把钢加热到高温，使各种合金元素溶入奥氏体中，完全奥氏体后淬火获得马氏体组织。第二步进行时效处理，利用时效强化达到最后要求的力学性能。

2）固溶处理加热一般在盐浴炉、箱式炉中进行，加热时间分别可取1min/mm、2～2.5min/mm，淬火采用油冷，淬透性好的钢种也可空冷。如果锻造模坯时能准确控制终锻温度，锻造后可直接进行固溶淬火。

3）时效处理最好在真空炉中进行，若在箱式炉中进行，为防模腔表面氧化，炉内须通入保护气氛，或者用氧化铝粉、石墨粉、铸铁屑，在装箱保护条件下进行时效。装箱保护加热要适当延长保温时间，否则难以达到时效效果。部分时效硬化型塑料模具钢的热处理规范可参照表10-2。

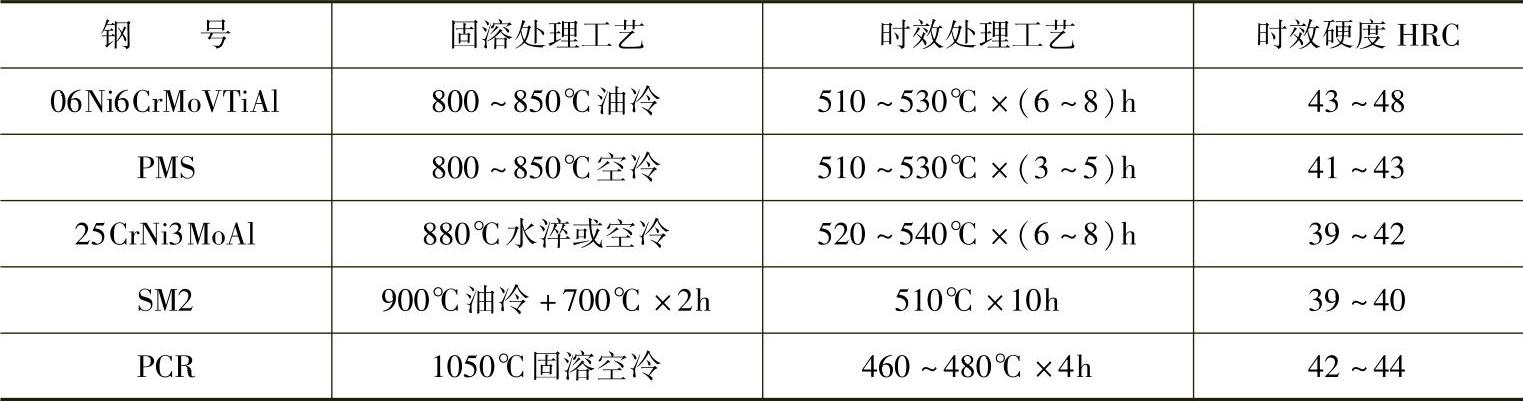

表10-2 部分时效硬化钢的热处理规范
