20.2.3  蠕墨铸铁

蠕墨铸铁是近年来发展起来的一种新型工程材料。它是由铁液经变质处理和孕育处理，随之冷却凝固后所获得的一种铸铁。通常采用的变质元素（又称蠕化剂）有稀土硅铁镁合金、稀土硅铁合金、稀土硅铁钙合金或混合稀土等。

1.蠕墨铸铁的化学成分和组织特征

蠕墨铸铁的石墨形态介于片状和球状石墨之间。灰铸铁中石墨片的特征是片长、较薄、端部较尖。球墨铸铁中的石墨大部分呈球状，即使有少量团状石墨，基本上也是互相分离的。而蠕墨铸铁的石墨形态在光学显微镜下看起来像片状，但不同于灰铸铁的是其片较短而厚、头部较圆（形似蠕虫）。所以可以认为，蠕虫状石墨是一种过渡型石墨。

蠕墨铸铁的化学成分（质量分数）一般为：3.4%～3.6%C，2.4%～3.0%Si，0.4%～0.6%Mn，≤0.06%S，≤0.07%P。对于珠光体蠕墨铸铁，要加入珠光体稳定元素，使铸态珠光体量提高。

2.蠕墨铸铁的牌号、性能特点及用途

蠕墨铸铁的牌号、力学性能及用途见表20-4。牌号中“RuT”表示“蠕铁”二字汉语拼音的大写字头，在“RuT”后面的数字表示最低抗拉强度。表中的“蠕化率”为在有代表性的显微视野内，蠕虫状石墨数目与全部石墨数目的百分比。

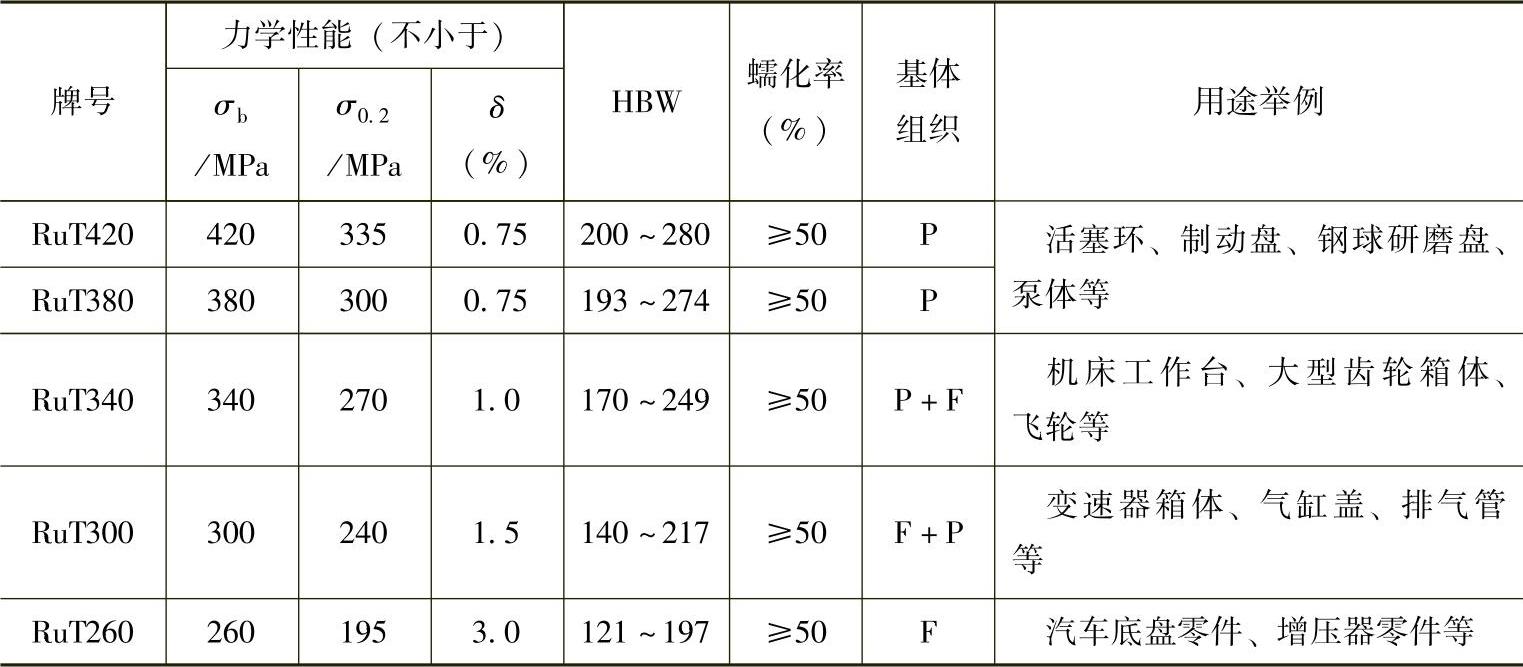

表20-4 蠕墨铸铁的牌号、力学性能及用途

由于蠕墨铸铁的组织是介于灰铸铁与球墨铸铁之间的中间状态，所以蠕墨铸铁的性能也介于两者之间，即强度和韧性高于灰铸铁，但不如球墨铸铁。蠕墨铸铁的耐磨性较好，它适用于制造重型机床床身、机座、活塞环、液压件等。

蠕墨铸铁的导热性比球墨铸铁要高得多，几乎接近于灰铸铁，它的高温强度、热疲劳性能大大优于灰铸铁，适用于制造承受交变热负荷的零件，如钢锭模、结晶器、排气管和气缸盖等。蠕墨铸铁的减振能力优于球墨铸铁，铸造性能接近于灰铸铁，铸造工艺简便，成品率高。
