6.1.4  弹簧钢的成分和性能

6.1.4 弹簧钢的成分和性能

弹簧钢（GB/T 1222—2007）共有17个牌号，其化学成分列于表6-1，弹簧钢的力学性能见表6-2。

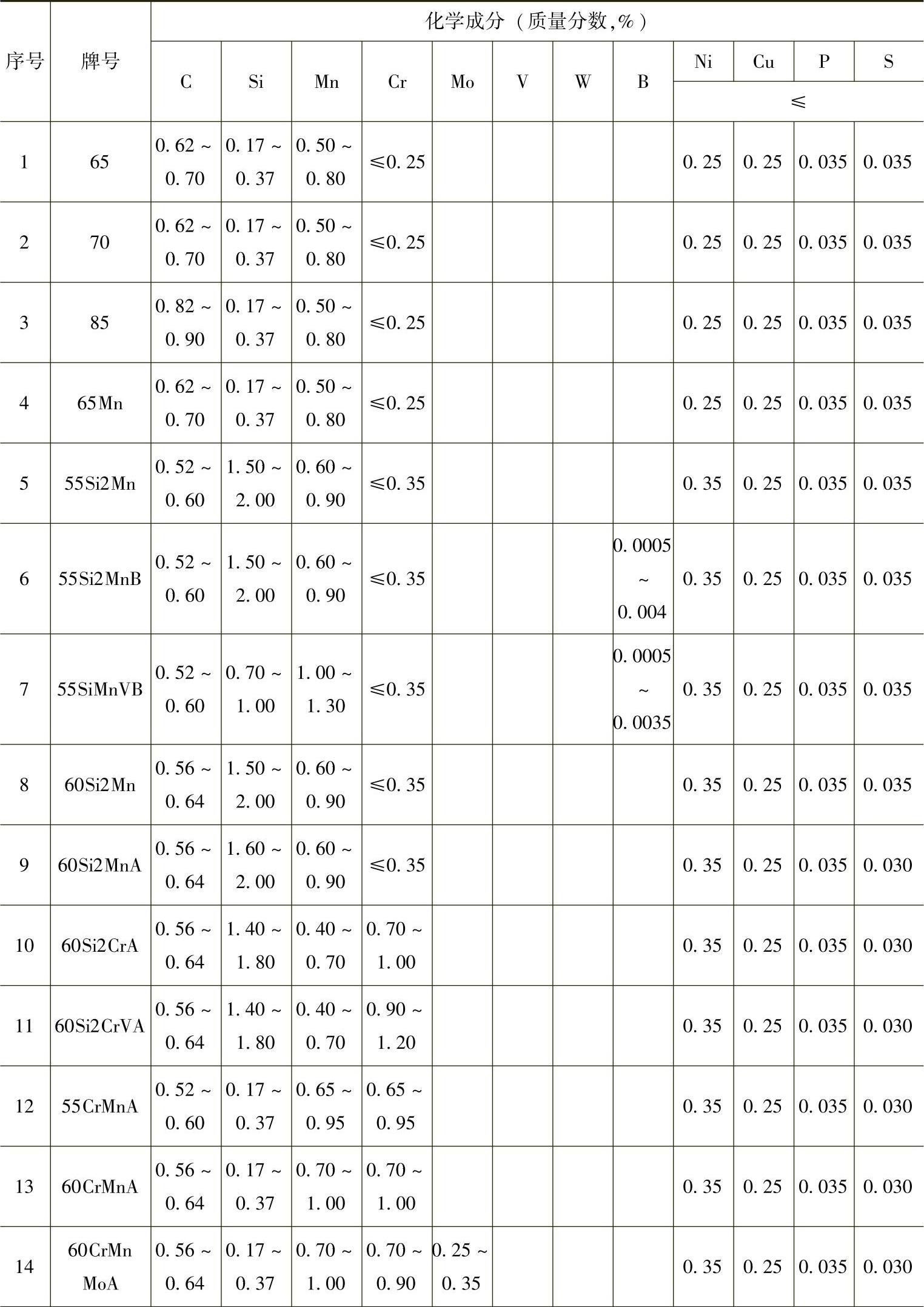

表6-1 弹簧钢的化学成分（GB/T 1222—2007）

（续）

注：1.当用平炉或转炉时，不带“A”钢的磷、硫的质量分数均不大于0.040%。

2.根据需方要求（在合同中注明），钢中残余铜的质量分数不大于0.20%。

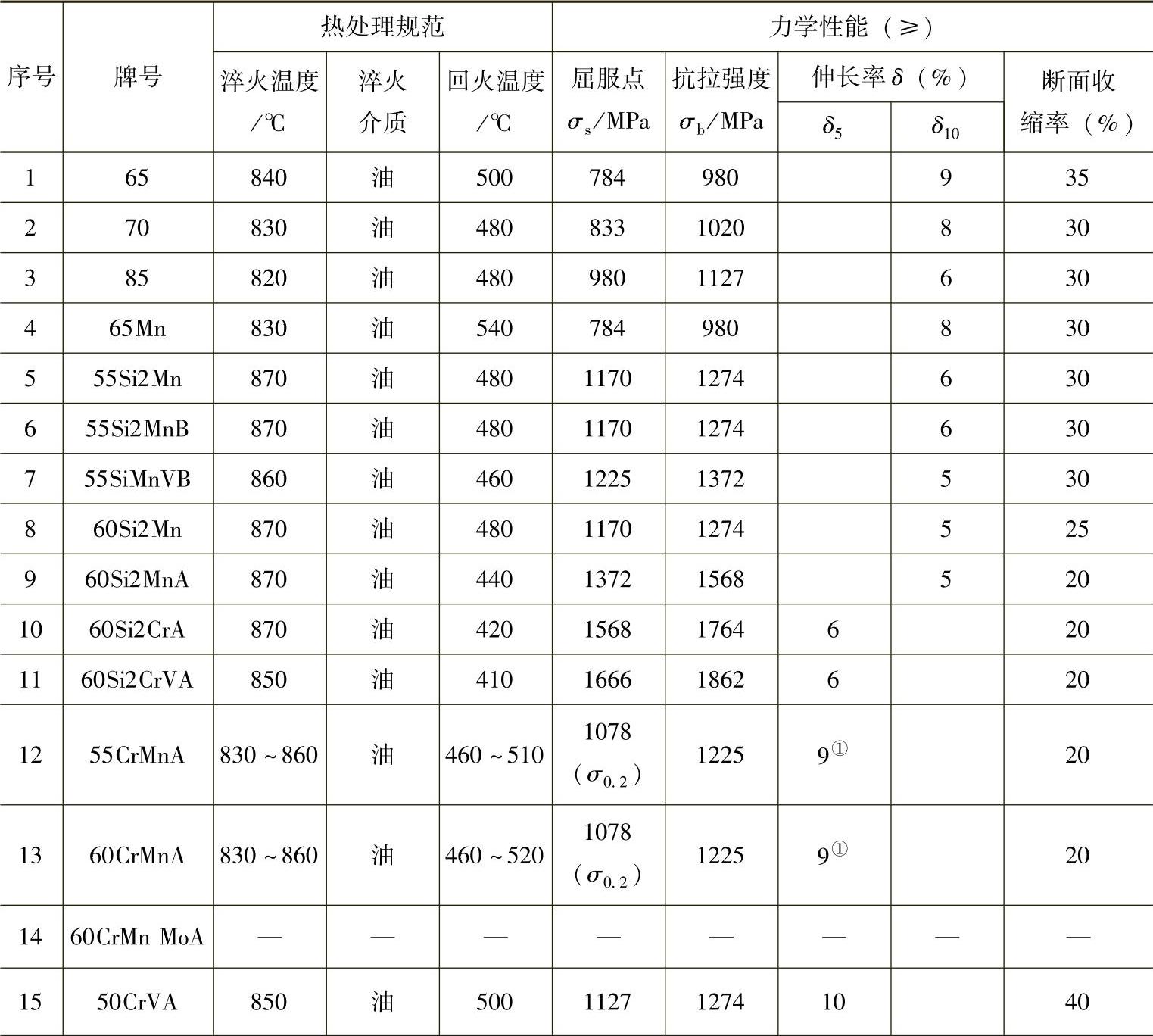

表6-2 弹簧钢的热处理、力学性能及用途

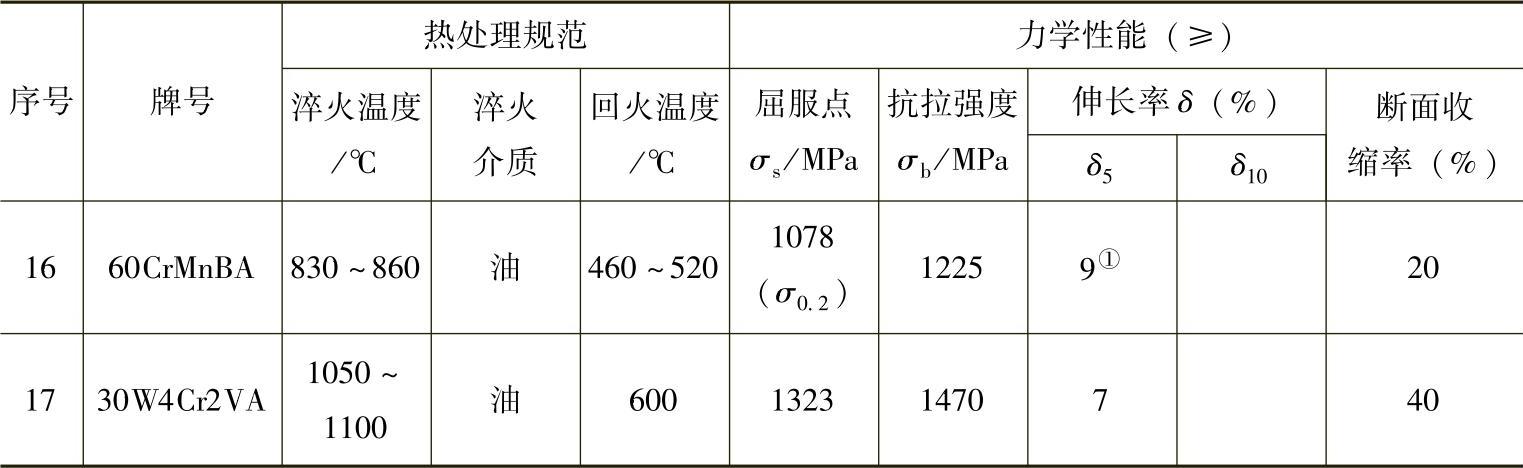

（续）

注：1.除规定热处理温度上下限外，表中热处理温度允许偏差为：淬火±20℃、±50℃。根据需方特殊要求，回火可按±30℃进行。

2.30W4Cr2VA钢除抗拉强度外，其他性能检验结果供参考。

① 其试样可采用下列试样中的一种；若按GB/T 228—2002《金属材料 室温拉伸试验方法》作拉伸试验时，所测δ值供参考。

为了弥补这十七种弹簧钢种的缺陷，又从超高强度钢、高速工具钢、不锈钢和热强钢中优选出一些用作弹簧的钢号。表6-3、表6-4是我国目前常用弹簧钢牌号的化学成分和力学性能。

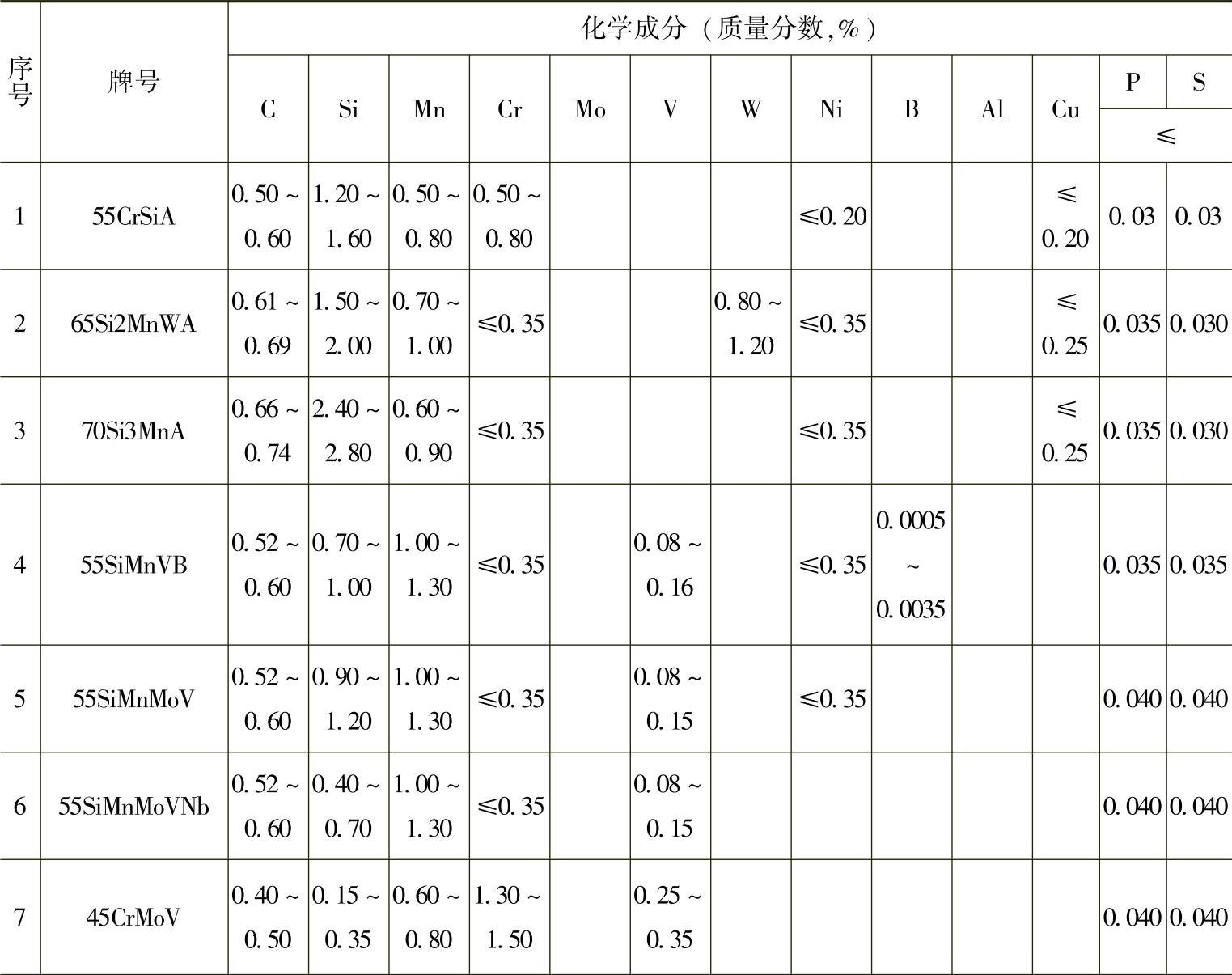

表6-3 常用弹簧钢牌号的化学成分

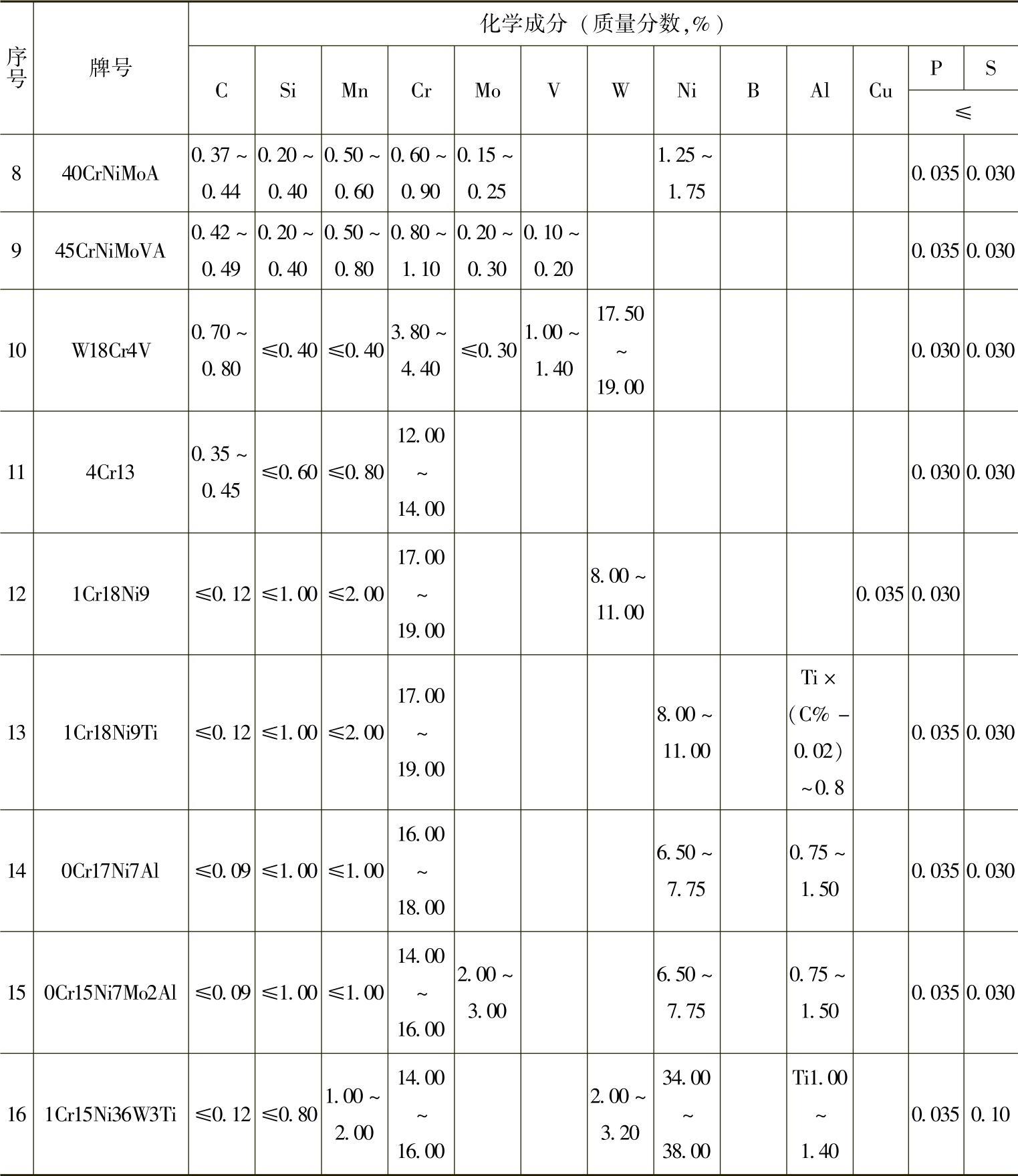

（续）

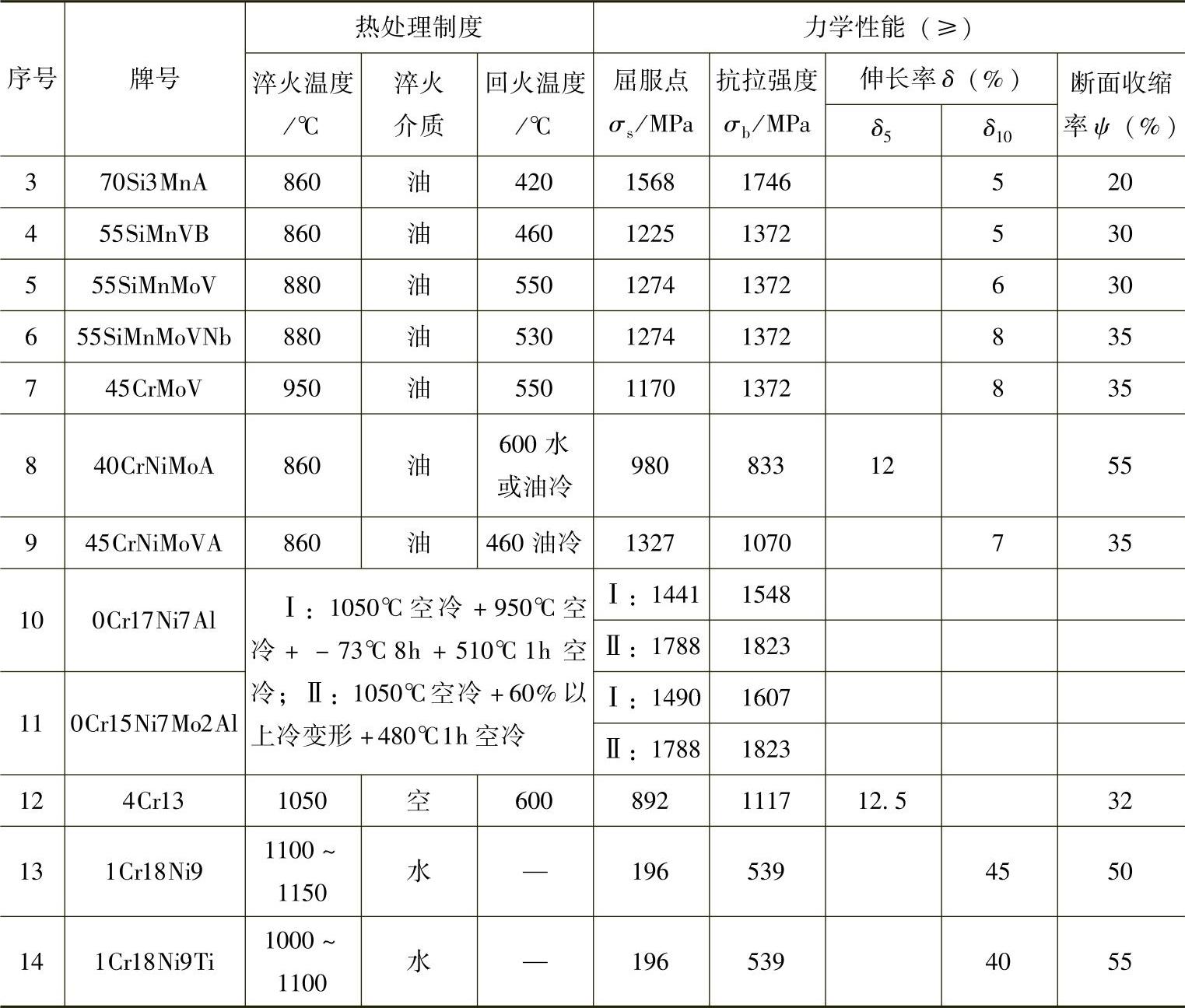

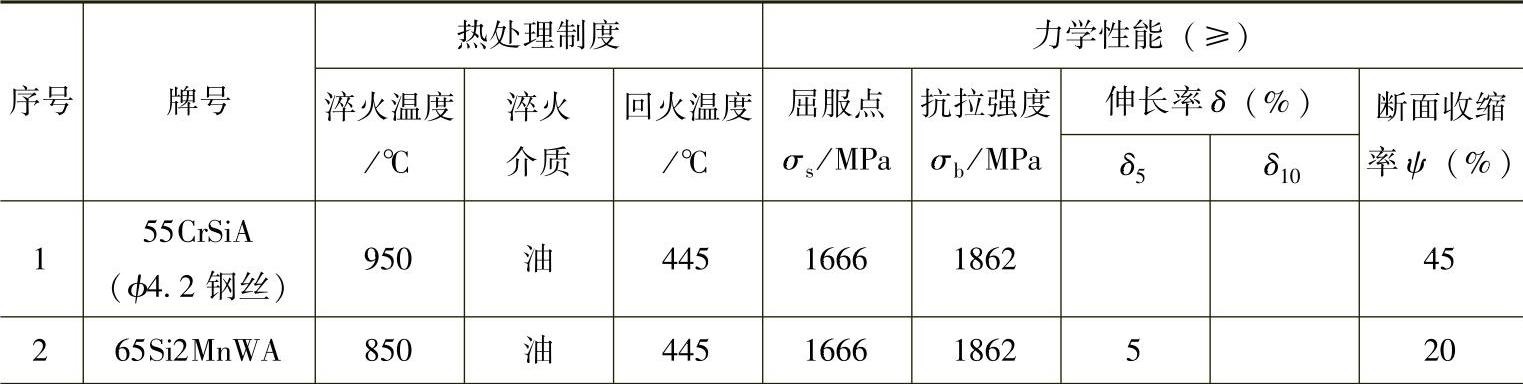

表6-4 常用弹簧钢的力学性能

（续）
