磷化膜质量检验

（1）外观检验 用肉眼观察制件上的磷化膜，应为连续、均匀且致密的晶体结构，呈灰色或者黑灰色，表面上不应留有未磷化的残余空白或锈迹。

（2）耐蚀性检查

浸入法：将磷化后的样板浸入质量分数为3%的氯化钠溶液中经2h取出，表面无锈蚀为合格。出现锈蚀时间越长，表面磷化膜的耐蚀性越好。

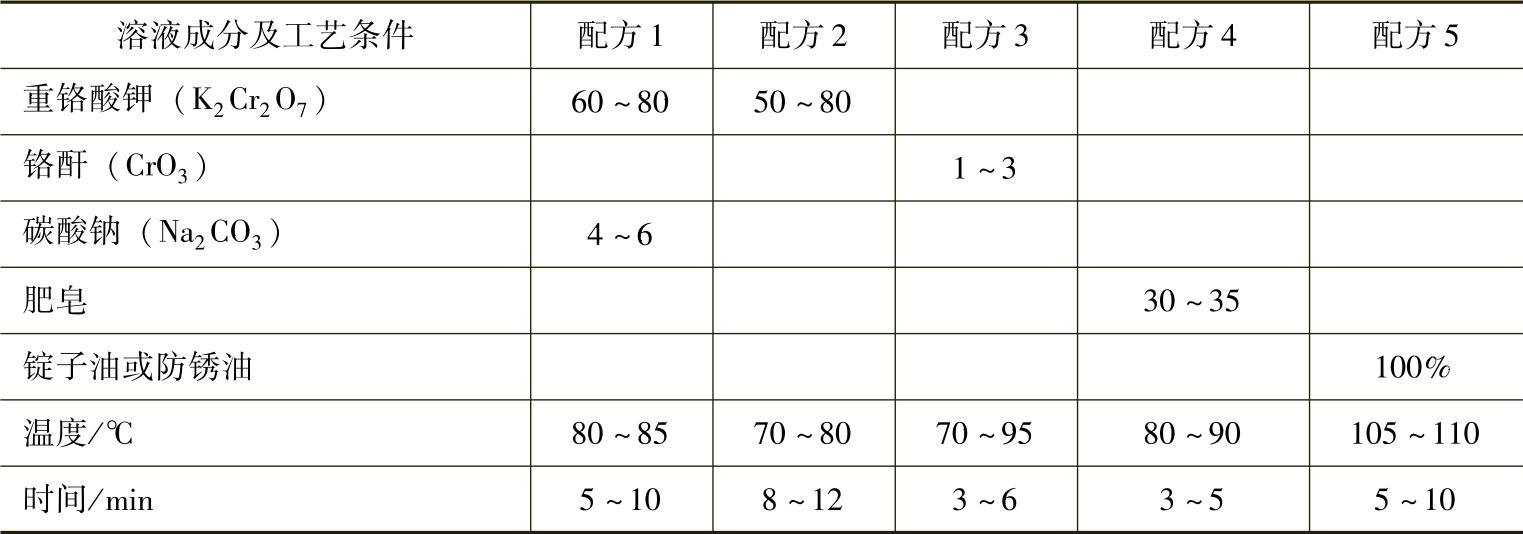

表27-7 磷化膜后处理溶液成分及工艺条件 （单位：g/L）

点滴法：点滴法所用的试剂组成为：0.25mol/L CuSO₄·5H₂O溶液40mL；10%NaCl溶液20mL；0.1mol/L HCl溶液0.8mL。

将试剂点在磷化膜上，观察其变色时间，厚磷化膜大于2min；薄磷化膜大于1min。

（3）厚度和重量检查 磷化膜厚度检查可采用非磁性测厚仪，也可用横向切片。在精度为0.3μm的显微镜下测出磷化膜的厚度。磷化膜的重量测量是将样板上磷化膜剥除前后测量，用精度为0.1mg的分析天平测量，按样板面积，计算磷化膜的单位面积重量。重复以上检查，取测量结果的平均值。

磷化不合格的零件，可在酸洗溶液里酸洗1～1.5min即可取出。经水洗及中和后可重新磷化。
