3.3.4  滚弯成形工艺要点及对策

1.滚弯校正余量

零件滚弯后若需少量手工修整时，滚弯后的曲率半径应适当小于零件要求的曲率半径，滚弯校正余量一般控制在4mm之内，如图3-34所示。

2.滚弯两侧直线段

对于对称三轴滚弯来说，在零件成形的始端和末端各有长度近似为a（下辊轴水平中心距之半）的直线段无法直接成形。

减少两侧直线段长度的方法如下：

1）尽可能调整机床下辊轴为最小。

2）两侧留出工艺余量，成形后切除。

3）先成形侧边曲率，后滚弯成形。

4）加垫板滚弯，依靠垫板强制成形两侧边的曲率，垫板厚度一般为零件板厚的两倍，如图3-35所示。

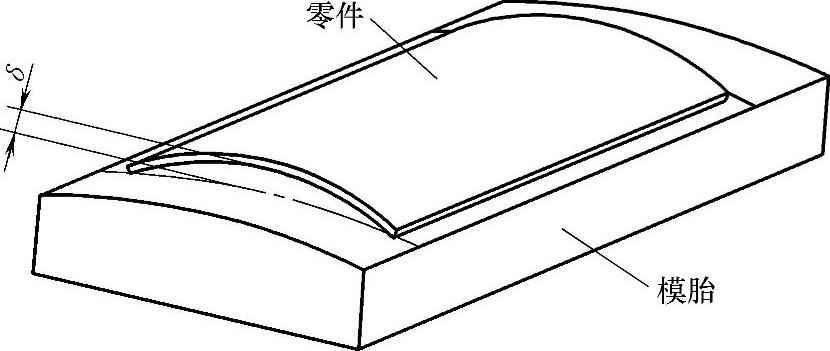

图3-34 滚弯校正余量

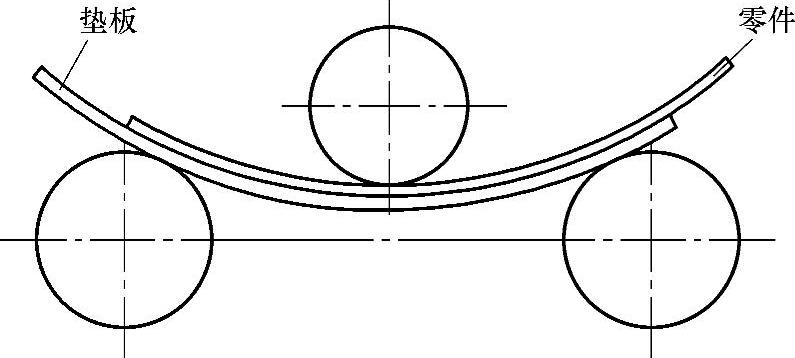

图3-35 加垫板滚弯
