4.6.3  后处理

4.6.3 后处理

图4-30～图4-35分别给出了不同载荷作用时的等效应力和接触压力云图，由图4-30～4-35可知第一个载荷作用时的最大等效应力为572.581MPa，最大接触压力为755.312MPa，第二个载荷作用时的最大等效应力为1163.16MPa，最大接触压力为1100.95MPa，第三个载荷作用时的最大等效应力为1225.83MPa，最大接触压力为1119.95MPa。图4-36给出了第三个载荷作用时的位移云图，由图4-36可知最大位移为2.69658mm，图4-37给出了第三个载荷作用时的流体渗透压力云图，由图4-37可知最大的流体渗透压力作用于流体接触面的中部。

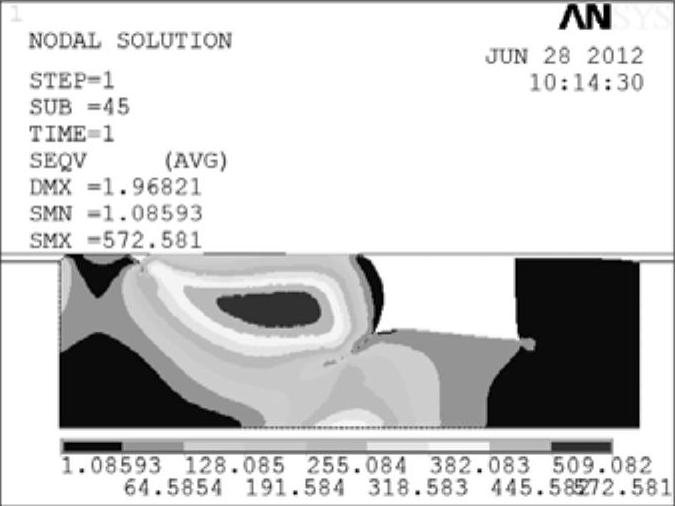

图4-30 第一个载荷作用时的等效应力云图

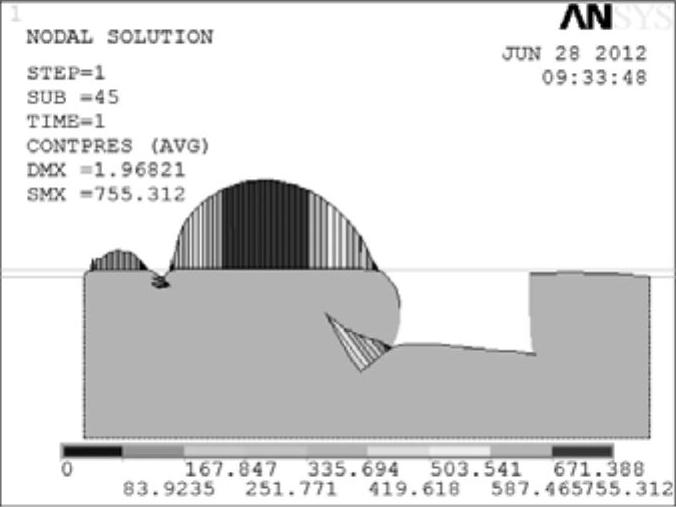

图4-31 第一个载荷作用时的接触压力云图

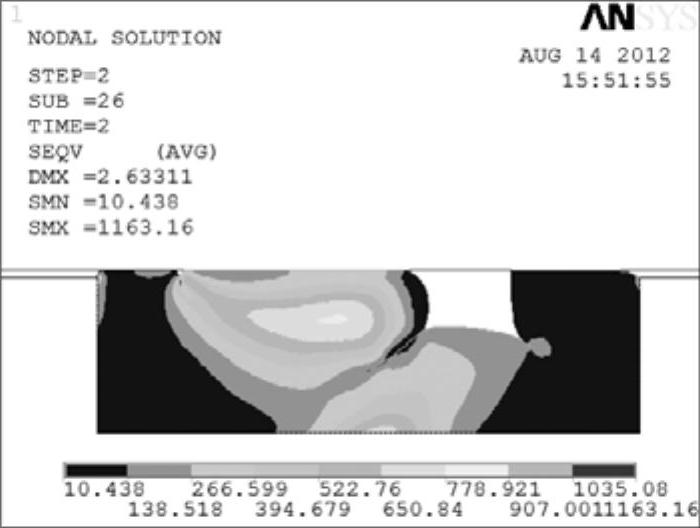

图4-32 第二个载荷作用时的等效应力云图

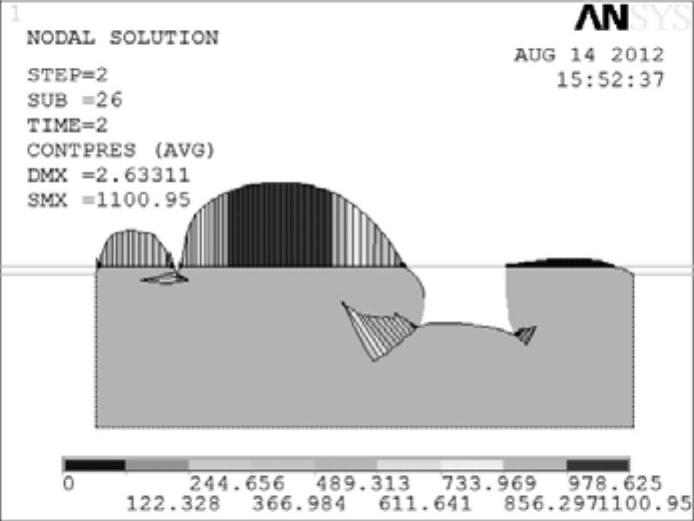

图4-33 第二个载荷作用时的接触压力云图

图4-34 第三个载荷作用时的等效应力云图

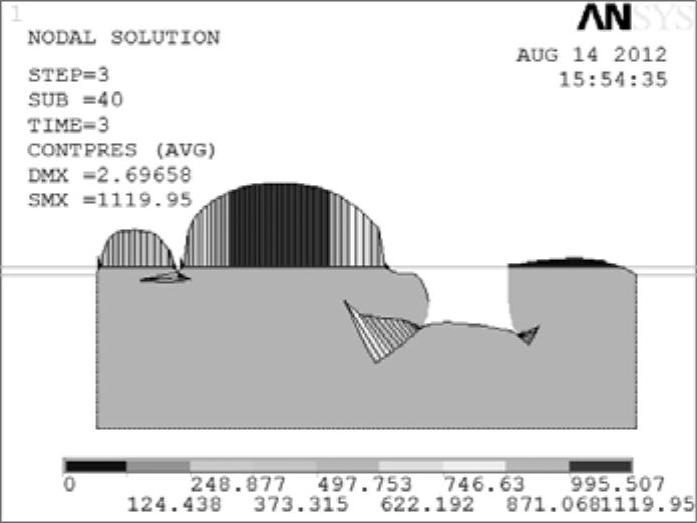

图4-35 第三个载荷作用时的接触压力云图

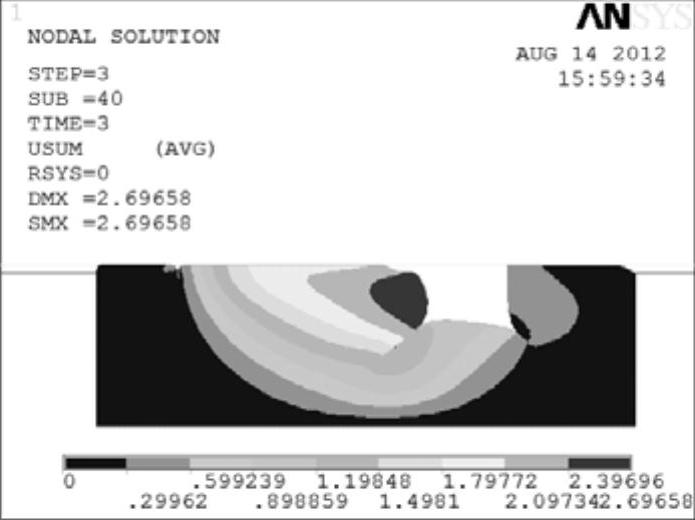

图4-36 第三个载荷作用时的位移云图

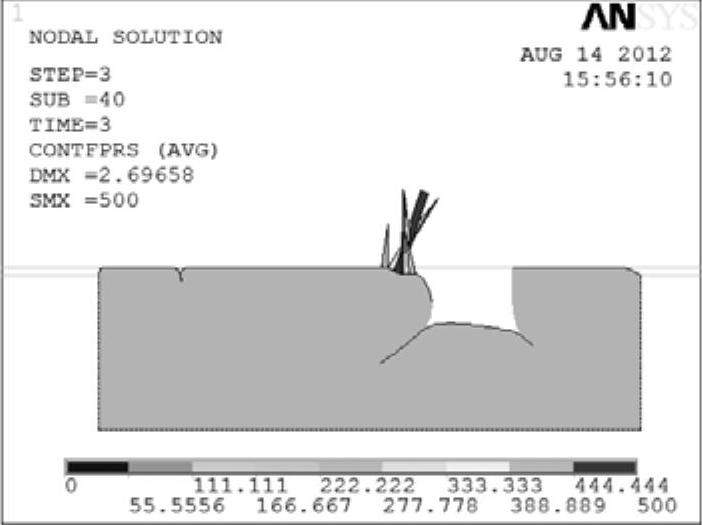

图4-37 第三个载荷作用时的流体渗透压力云图
