15.6.5 非线性屈曲分析
1.设置分析类型
（1）激活静力学分析
GUI：单击Main Menu→Solution→Analysis Type→New Analysis，弹出分析类型设置面板，如图15-14所示，选择静力学分析（Static），单击“OK”按钮。
（2）设置分析选项
GUI：单击Main Menu→Preprocessor→Loads→Analysis Type→Analysis Options，弹出静态分析选项设置面板，如图15-18所示，勾选大变形选项（Large deform effects），激活大变形分析，其他设置保存默认设置，单击“OK”按钮。

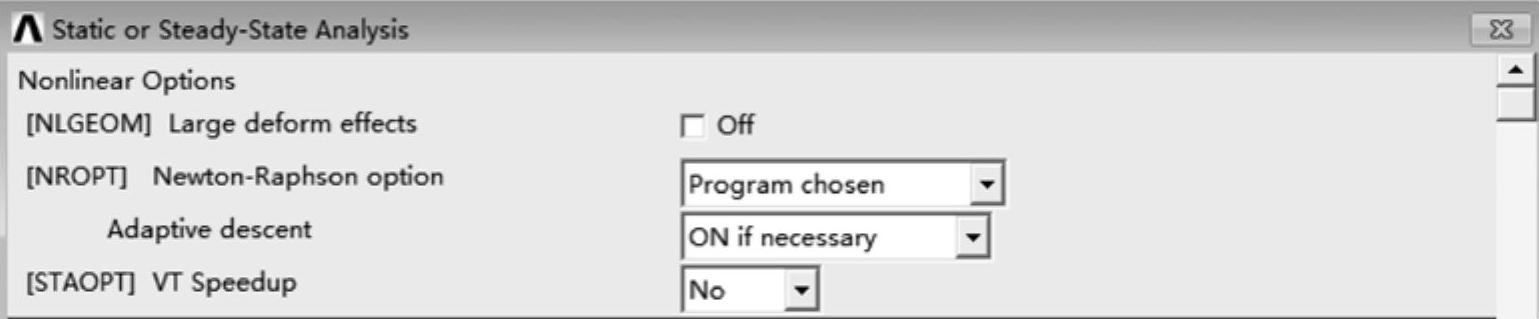

图15-18 静态分析选项设置面板
2.定义载荷步
（1）控制输出计算结果
GUI：单击Main Menu→Solution→Load Step Opts→Output Ctrls→DB/Results File，在弹出的计算结果输出控制面板中选择Every substep，单击“OK”按钮。
（2）设置计算时间和子步
GUI：单击Main Menu→Solution→Load Step Opts→Time/Frequence→Time and Substeps，弹出时间和子步选项设置面板，如图15-19所示，计算时间（TIME）输入1，子步数量（Number of substeps）输入100，载荷加载方式为斜坡加载（Ramped），打开自动时间步（ON），输入最大子步数（Maximum no.of substeps）为1000和最小子步数（Minmum no.of substeps）为10。
（3）关闭预测器
GUI：单击Main Menu→Solution→Load Step Opts→Nonlinear→Predictor，弹出预测器设置面板，如图15-20所示，选择关闭预测器，单击“OK”按钮。

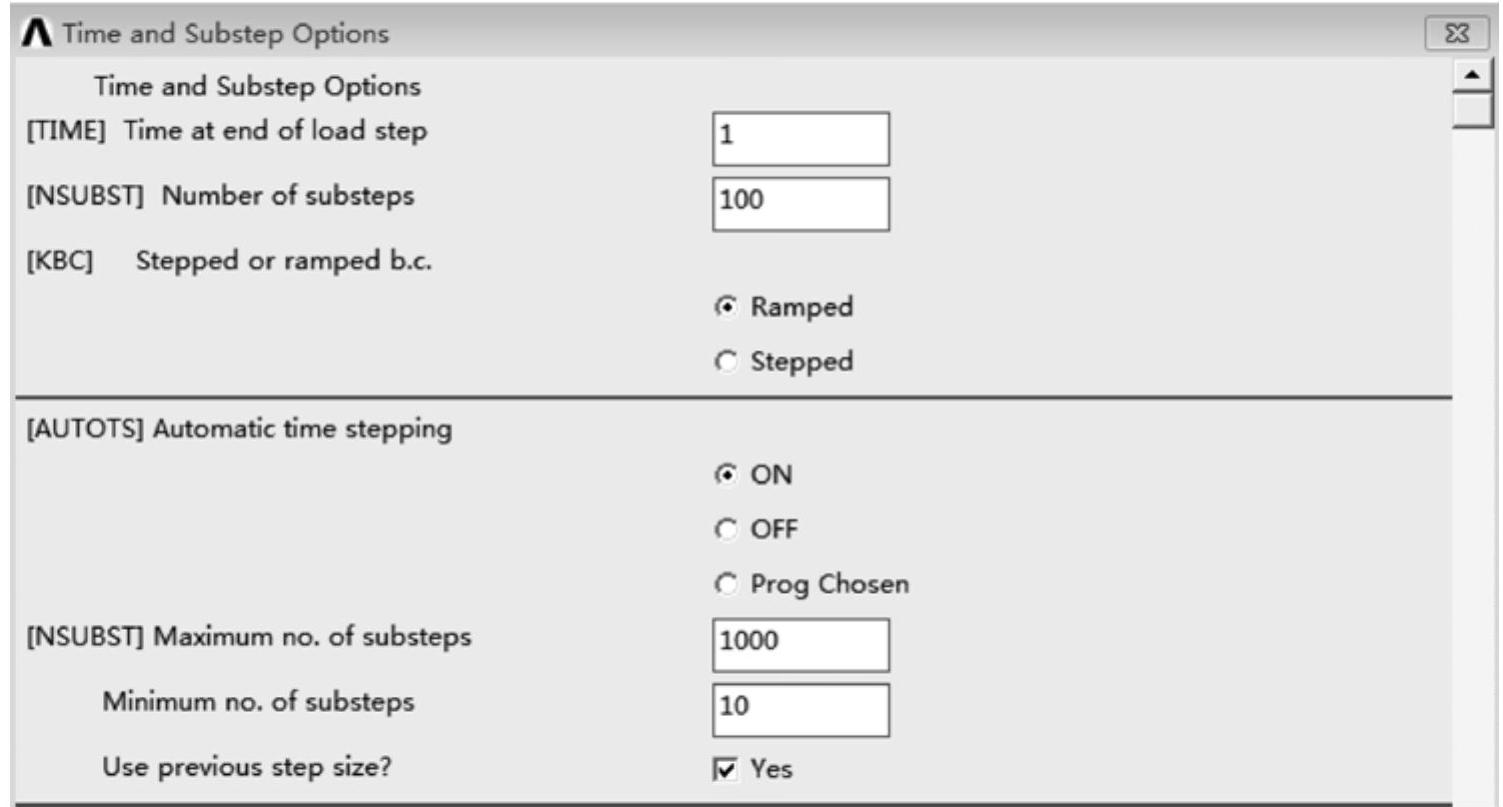

图15-19 时间和子步选项设置面板

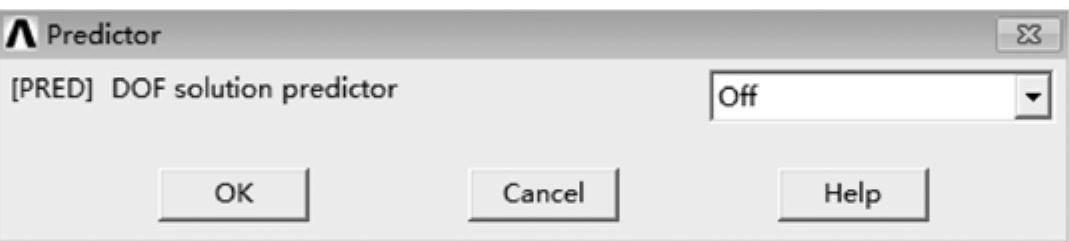

图15-20 预测器设置面板
（4）设置重启动
GUI：单击Main Menu→Solution→Load Step Opts→Nonlinear→Restart Control，弹出重启动设置面板，如图15-21所示，设置重启动动作（Action）为定义（Define），重启载荷步（Load Step）为全部子步（All），文件写入频率（File write frequency）为全部写入（All），单击“OK”按钮。

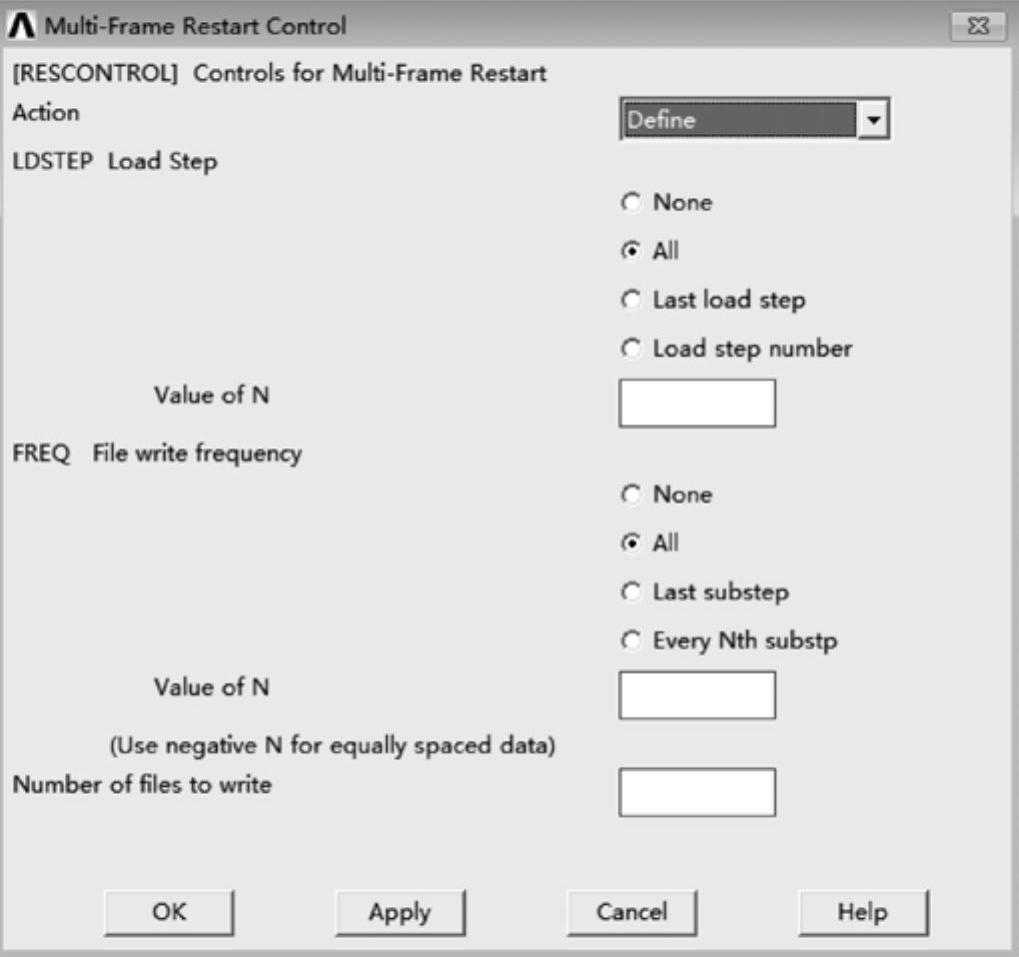

图15-21 重启动设置面板
3.求解
GUI：单击Main Menu→Solution→Solve→Current LS，在弹出的求解状态对话框中单击“OK”按钮，开始求解。由于求解中结构的稳定性发生变化，因此终止，需要进行重启动分析并在重启动中使用非线性稳定求解技术。
4.重启动求解
（1）激活重启动
GUI：单击Main Menu→Analysis Type→Restart，弹出重启动设置面板，如图15-22所示，设置子步号码为17，单击“OK”按钮。

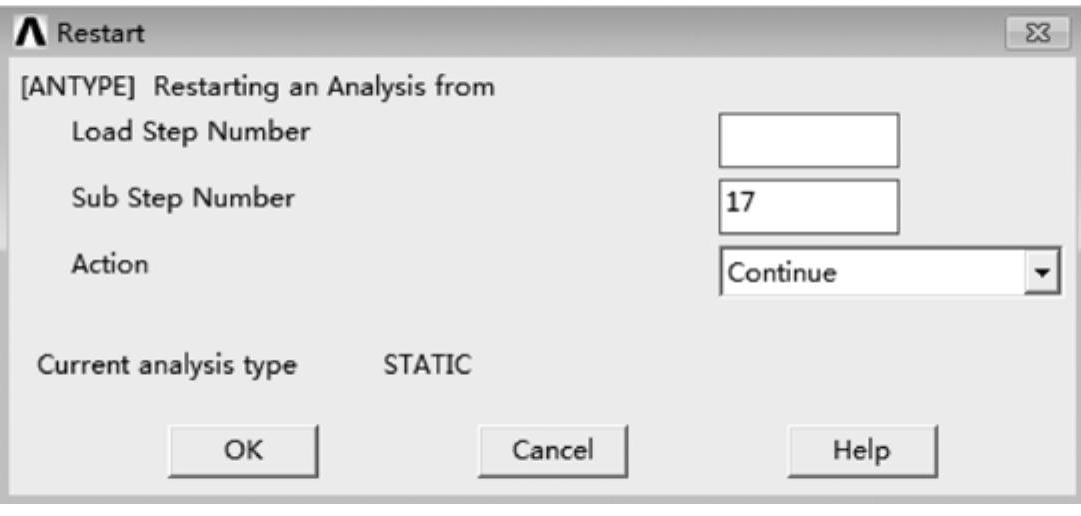

图15-22 重启动设置面板
（2）设置计算时间和子步
GUI：单击Main Menu→Solution→Load Step Opts→Time/Frequence→Time and Substeps，弹出时间和子步选项设置面板，如图15-19所示，计算时间（TIME）输入1，子步数量（Number of substeps）输入100，载荷加载方式为斜坡加载（Ramped），打开自动时间步（ON），输入最大子步数（Maximum no.of substeps）为10000和最小子步数（Minimum no.of substeps）为10。
（3）设置非线性稳定求解
GUI：单击Main Menu→Solution→Analysis Type→Sol'n Controls→Advanced NL，弹出求解控制面板中的高级非线性设置子面板，如图15-23所示，设置非线性稳定技术（Stabilization）为常数稳定方法（Constant Stabilization），控制方法为能量耗散方法（Energy dissipation），耗散系数为0.002，设置完毕，单击“OK”按钮。

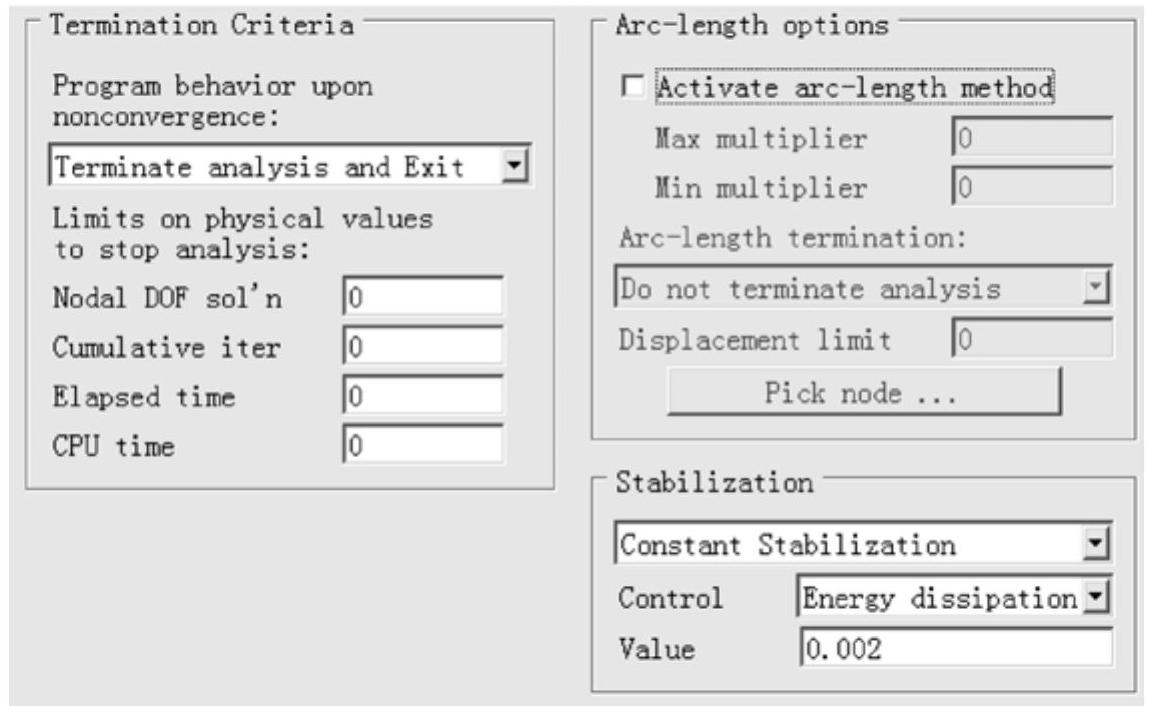

图15-23 求解控制面板中高级非线性设置子面板
（4）求解
GUI：单击Main Menu→Solution→Solve→Current LS，在弹出的求解状态对话框中单击“OK”按钮，开始求解。
