11.6.3 后处理
2025年09月26日
11.6.3 后处理
图11-26给出了588s时刻的温度云图,由图11-26可知模型的陶瓷层外表面温度最高达到1049℃;图11-27给出了588s时刻的径向温度与径向距离的关系图,由图11-27可知,陶瓷层的隔热效果显著,温度在陶瓷内迅速降低;图11-28和图11-29分别给出了陶瓷层表面和基体表面温度与时间的关系,由图11-28和图11-29可知内外层的温度与时间变化的规律,与预先定义载荷变化规律相同,因此可以证明本实例的加载方法正确;图11-30和图11-31分别给出了588s时刻和7784s时刻的等效蠕变云图,由图11-30和图11-31可知,等效蠕变随着时间的增加而增加;图11-32给出了残余等效应力云图,由图11-32可知最大残余应力为546MPa;图11-33给出了残余等效塑性应变云图,由图11-33可知最大残余等效塑性应变为0.00278。

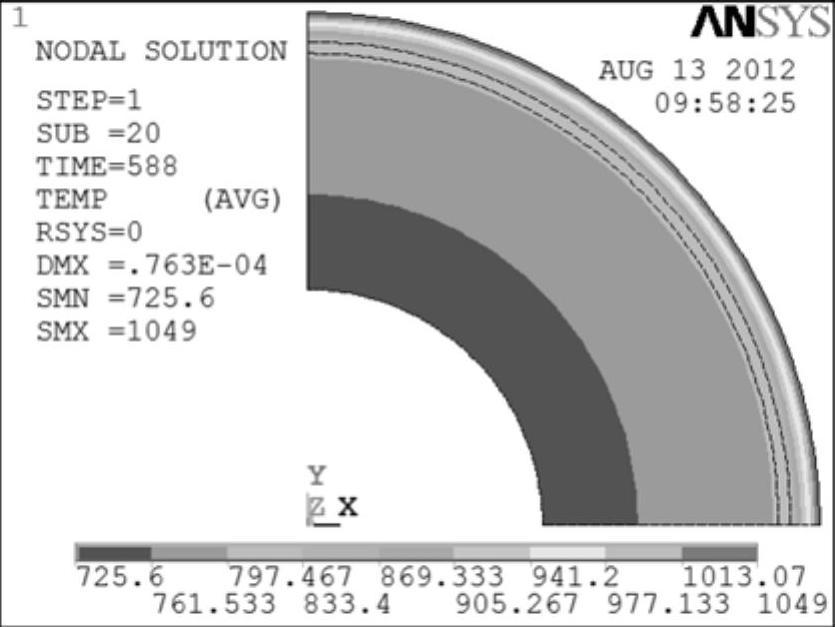

图11-26 时间为588s时刻的温度云图

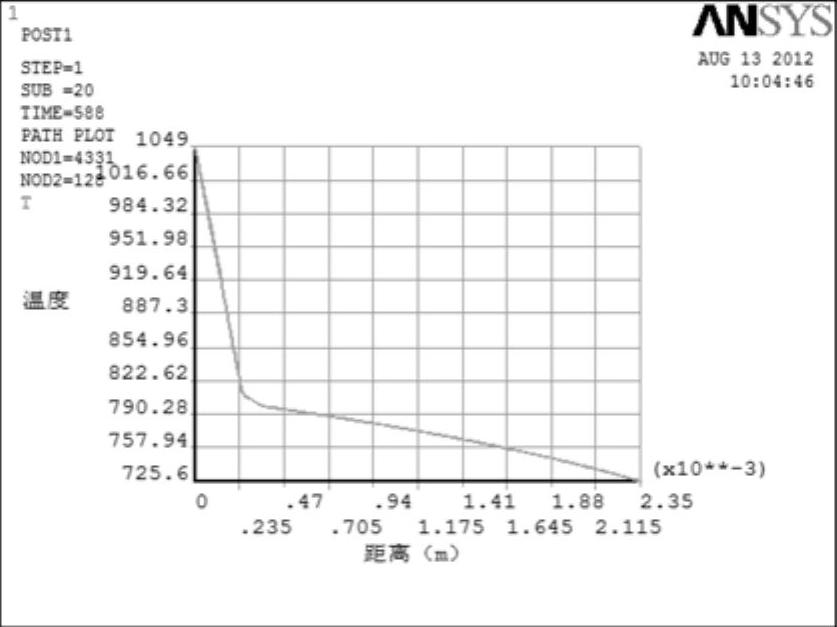

图11-27 时间为588s时刻径向温度与径向距离的关系

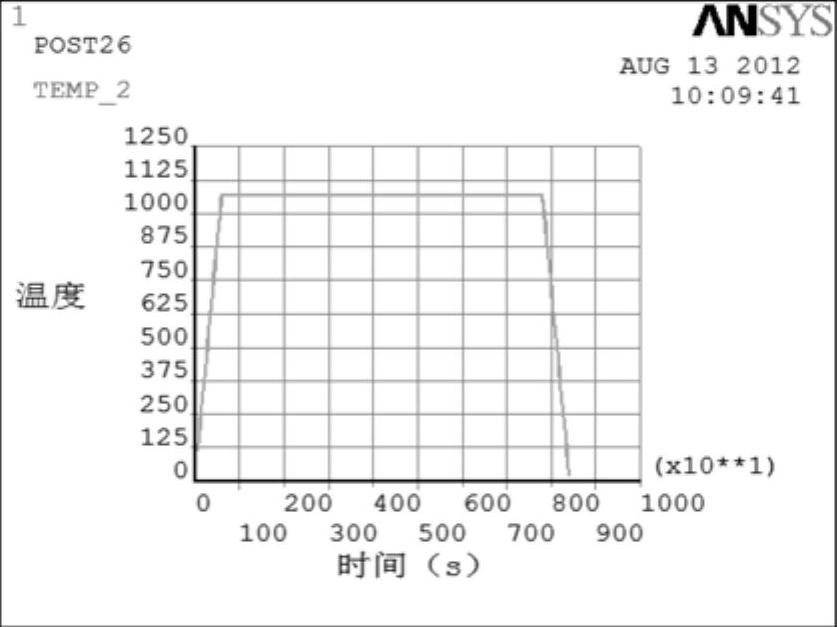

图11-28 陶瓷层表面的温度与时间的关系

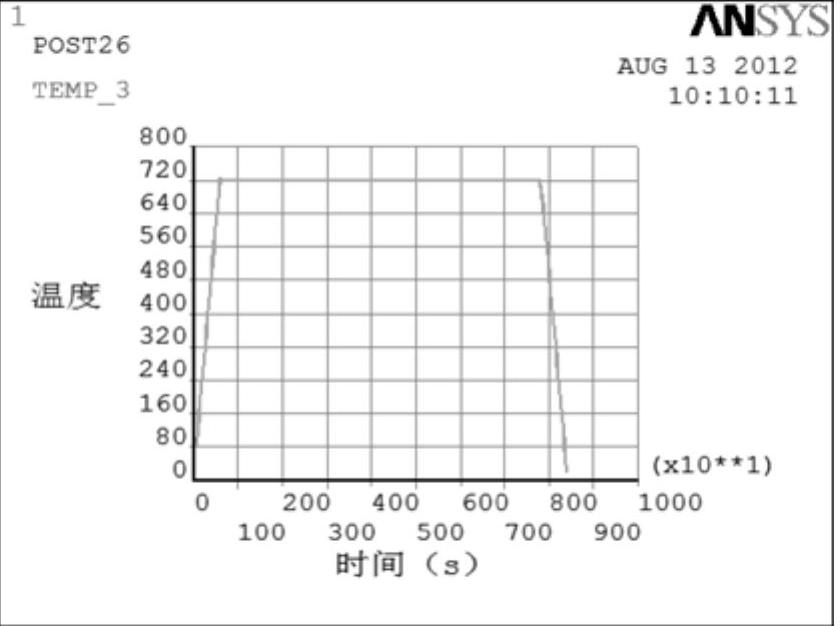

图11-29 基体层外表面的温度与时间的关系

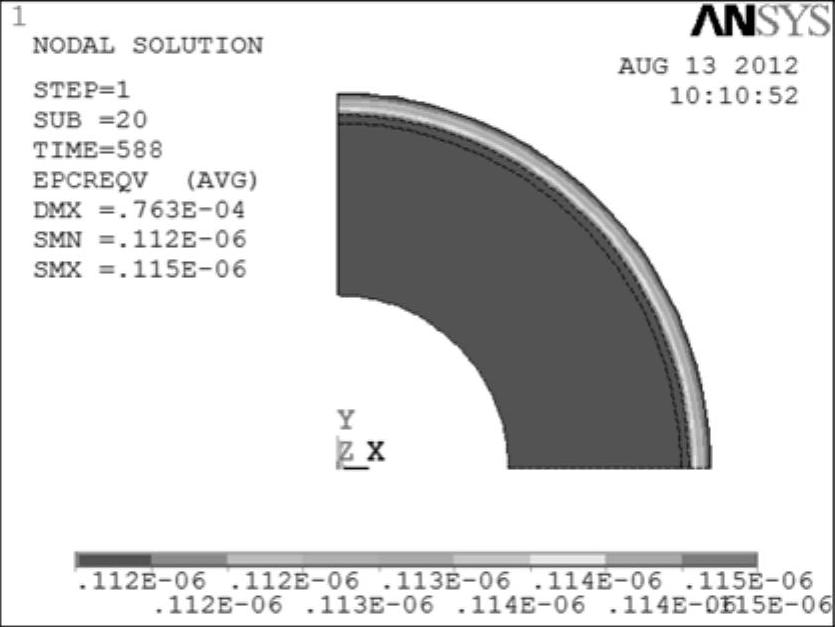

图11-30 588s时刻的等效蠕变云图

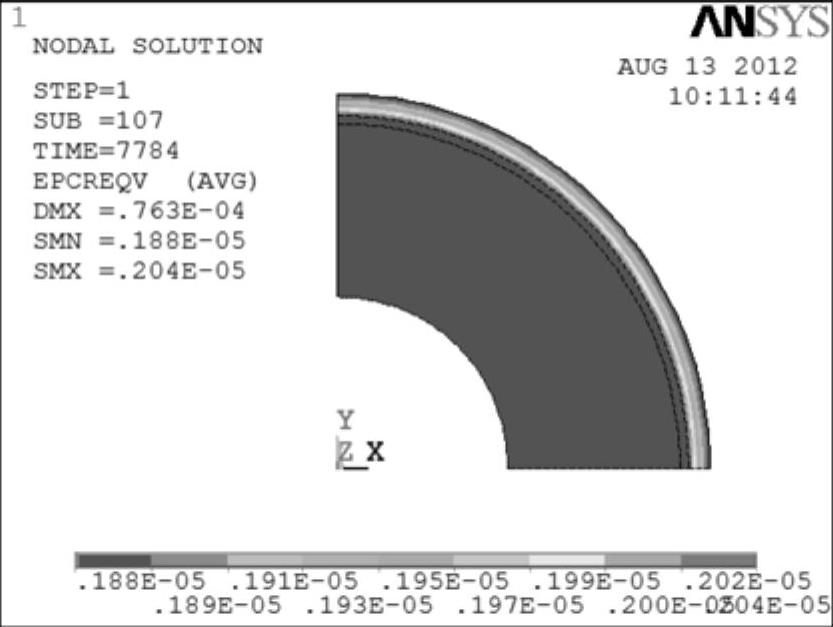

图11-31 7784s时刻的等效蠕变云图

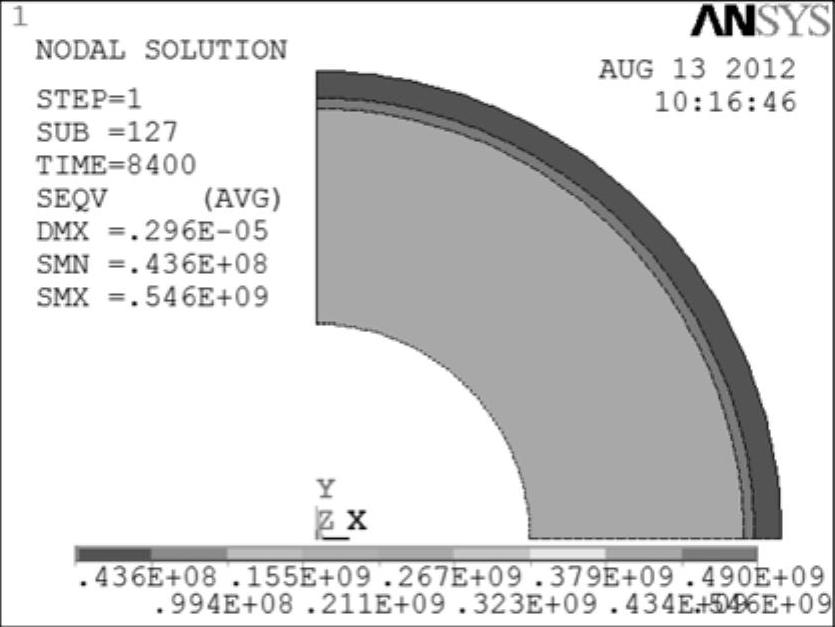

图11-32 残余等效应力云图

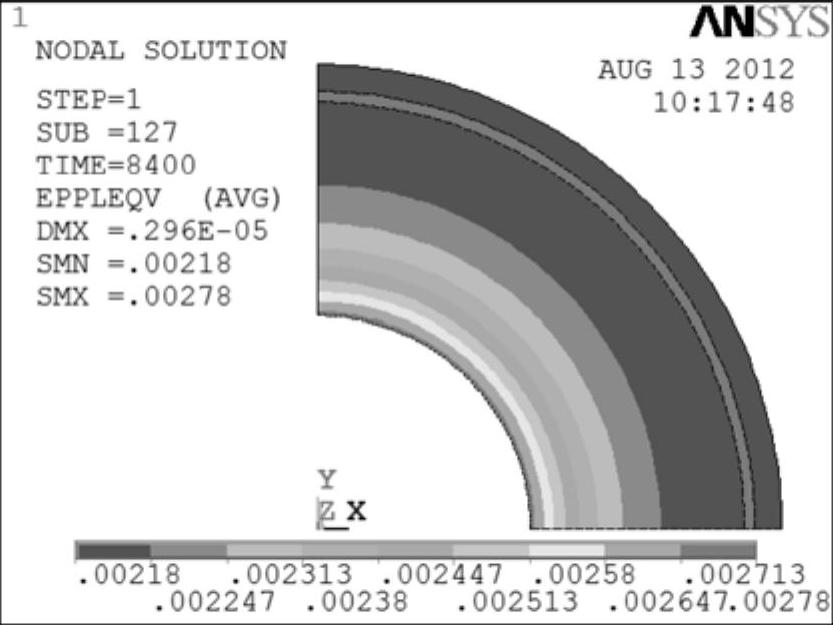

图11-33 残余等效塑性应变云图
