3.3  各种热喷墨打印头的结构

热喷墨打印头的结构见表3.1，分类依据墨盒加热器的类型以及喷嘴喷射方向。如图3.3所示，多数采用顶射结构，喷射器方向与泡沫生长方向一致，这种方式用在动能油墨中是非常有效的。索尼公司意识到了两个独立供电的加热器会对喷嘴产生偏差。这使得每个加热器产生的泡沫具有不同的时间周期，以至于泡沫产生偏转并导致喷射偏差。

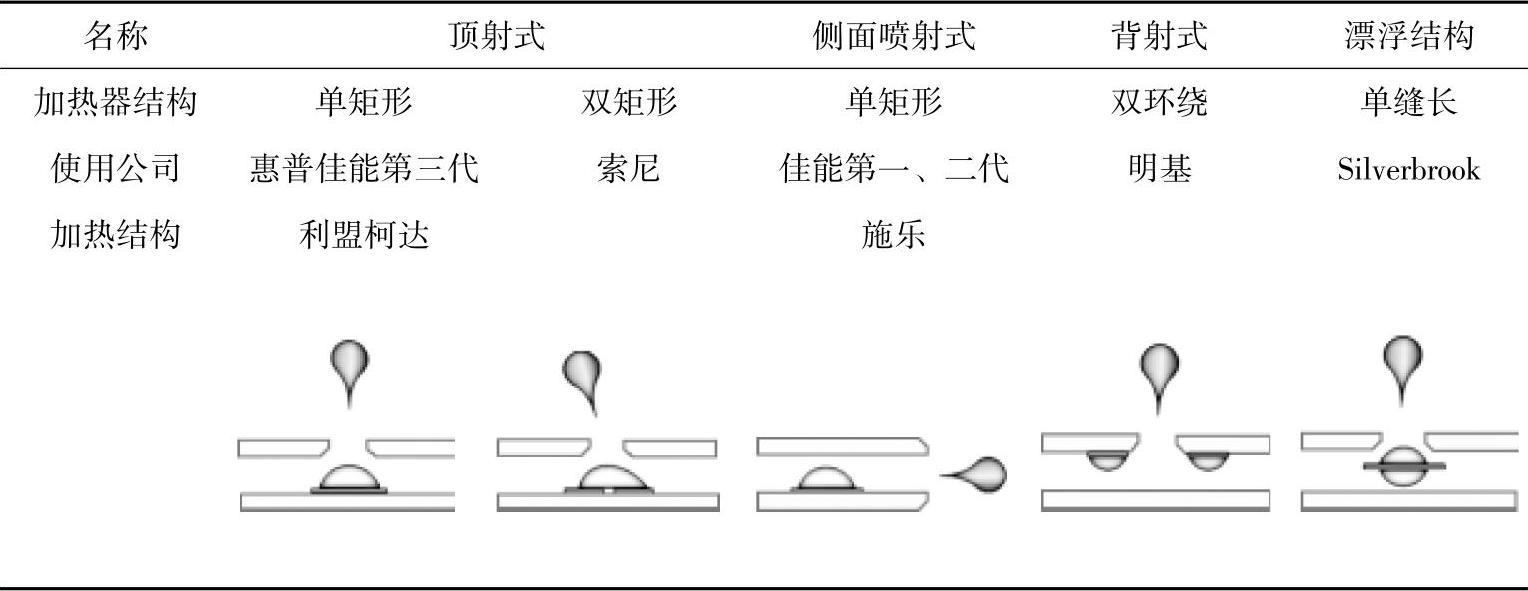

表3.1 打印头结构

施乐（Xerox）公司和佳能公司的第一代和第二代打印头采用了侧边喷射结构，这使得切割等机械加工更为方便。

明基（Ben Q）公司采用了一种独特的背射式结构，在喷嘴两侧有两组加热装置环绕的喷嘴板；喷射方向与泡沫长大方向相反^[1]。这种产品主要销往中国。

Silverbrook研究公司也发布了一种墨盒内具有独特的漂浮结构或者称作桥状结构的加热装置，这可以使加热器两侧表面都产生泡沫，这种方法同其他方法相比可以实现双倍的效果^[2]。

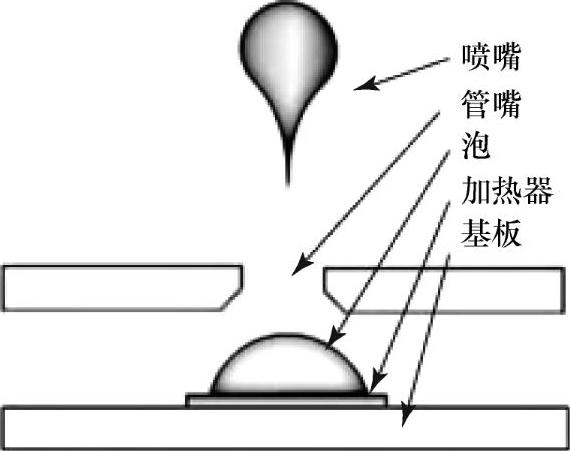

图3.3 喷头构造（顶部射头/单一加热器）
