16.12  在PCB上喷墨打印的未来应用

喷墨打印能够使用全新工艺或设计，能够三维运行可能允许创建整体结构，可替代多个工艺步骤（见图16.16）。

通过喷墨提供的添加剂印制工艺能力，可以预见全功能构建PCB集成组件的制造。埋藏无源元件，如电容器、电感器和电阻器，可以直接在板层用金属墨水、电介质墨水和电阻碳基墨水组合印制。印制可以包括可印制硅半导体墨水、有机电介质墨水和金属电极墨水构成的TFT逻辑电路。也许，甚至电源可以包括印制电池或光伏设备。对于如无线传感器的应用，其中的尺寸、重量及成本将是主要考虑的，这种新的印制装置将可能成为答案。这一概念的不同的方面大部分内容已被独立证明。整合不同的元素，比传统方法显著节省成本将是一个挑战。

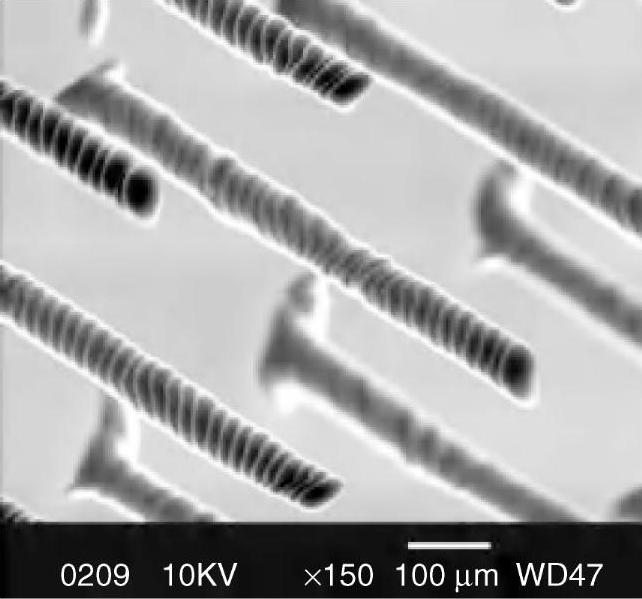

图16.16 通过混合紫外光固化墨水的 三维打印形成的帖子（Posts）

（图片引用自Xaar AB公司）
