11.1.2  通过体积控制均衡

为了使喷头喷嘴中喷出的液滴体积均匀，在施加了同样电压的每一个喷头喷嘴中飞出的液滴体积必须用液滴观测组件测量。为了计算液滴的体积，即刻拍摄到的液滴图像被编成二进制码并提取液滴的边界，如图11.2所示。提取液滴的二维图像被分成一系列在垂直方向上有限厚度的层，通过轴的旋转后每一层的体积相加来计算全部液滴的体积。

与从液滴基线体积中测到的液滴体积的误差一致，计算出一个比例系数与先前施加电压相乘得到调整电压。然后，计算出所观察的喷嘴上所使用的电压值或者脉冲宽度，数值被下载下来并用于喷墨打印头控制仪。通过对所有的喷嘴重复这样的过程，从每一个喷头中喷射出来的液滴体积就可以均衡了。为了这个目的，单个喷嘴所需要施加的电压都是不同的，这被称为是“驱动每一个喷嘴”（DPN）的功能。图11.3展示了飞行中液滴体积实现均衡之后的图案。

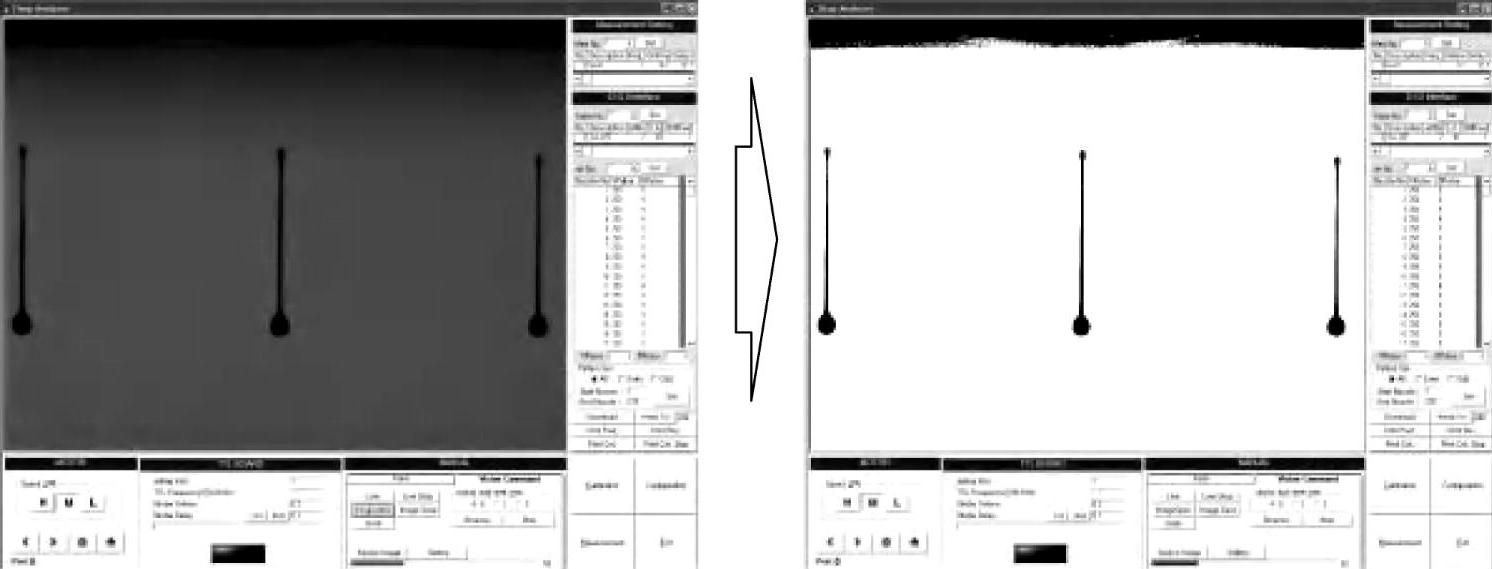

图11.2 拍摄到飞行中液滴图像的二进制码

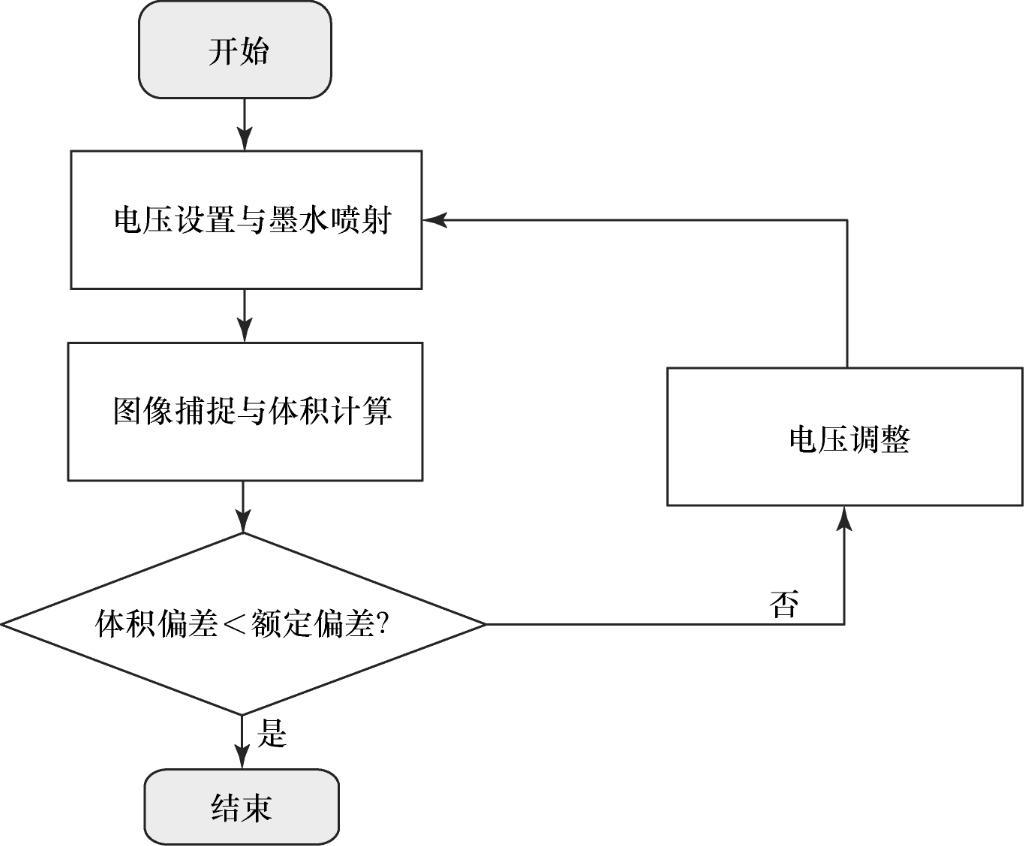

图11.3 用DPN功能得到的喷墨打印头液滴体积测量与均衡过程顺序图
