11.1.4  速度均衡

依据喷墨打印机的制造商与研究的数据来看，在一定的喷射条件下，液滴的体积与速度的变化是成比例的。因此，液滴的体积可以通过测量与控制液滴的速度从而完成均衡而无需测量液滴的体积。因为它使从喷嘴中喷射出的液滴速度变得均一，这种方法又被称为速度均衡方法。液滴速度的测量和均衡过程与液滴体积测量和均衡的过程是相同的，除了所测量的是液滴的速度而非液滴体积，如图11.3所示。

如在液滴体积测量和均衡过程中一样，在液滴速度测量与均衡过程中，捕捉到的图像同样会存在误差。但是，因为测量液滴的速度需要两个处在最底端的液滴的位置，如图11.6所示，来自图像误差所造成的错误就相对减少了，一般都是在1个像素左右。每个单位像素的尺寸为1.7μm，在一般喷嘴喷射条件下，液滴速度的偏差大概在0.08m/s。图11.7显示了在Fuji Dimatix公司制备的喷墨打印喷头上施加了80 V的初始电压之后液滴从喷头中喷出的速度。在重复了液滴速度均衡过程三次之后，初始液滴速度36%的偏差下降到5.6%。因为液滴的速度偏差比液滴体积偏差更小，液滴速度测量与均衡过程可被作为更加可靠的均衡方法，它比液滴体积均匀方法更加可靠。正如图11.8中液滴在液滴速度测量与均衡过程之前并不是整齐的，但是在这个过程之后液滴整齐地排在同一直线上。因此，液滴速度的均衡不仅有助于液滴体积的均衡，同时也提升了液滴位置的准确性。

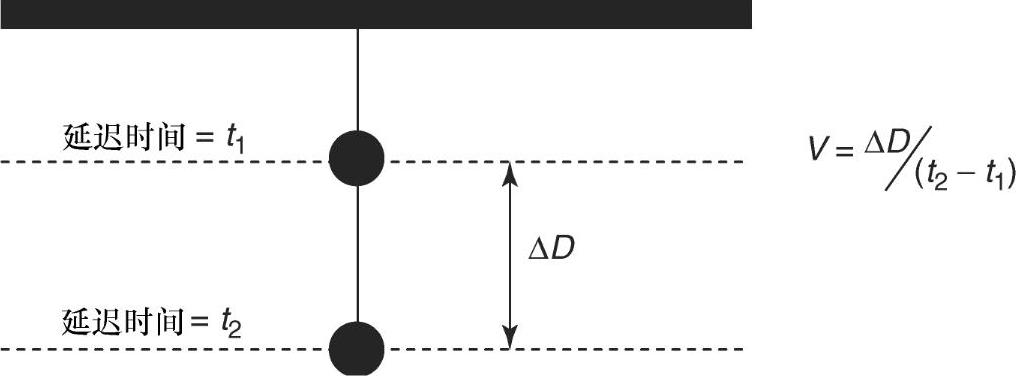

图11.6 液滴速度的测量
