11.1.1  液滴观测组件

液滴观测组件（用来测量飞行中液滴的速度与体积），主要是由一个操作单元来驱动喷墨打印头，一个补给单元为喷墨打印头输送墨水，另一个测量单元利用电荷耦合设备来捕捉从每一个喷嘴喷射出的液滴，还有一个控制单元利用已捕捉的液滴图像来计算液滴的速度与体积，进而控制系统。

操作单元包含一个喷墨打印头和控制器，这些组件把电压与脉冲施加在喷墨打印头上。补给单元包含半月形模型（该模型施加了很小的负向压力，在检验期间，打印过程中和提供墨水时，用来保持半月板的位置），用来持续地为喷墨打印头提供适量的墨水。测量单元包含一个高速摄像机，光源模块用以检查与喷射结果同步反映的液滴。驱动模块集中于每一个喷墨打印头的一系列喷嘴。最后，控制单元用测量单元中已捕捉到的图样来计算液滴速度与体积，然后用这些数据来控制整个系统。图11.1显示了一个典型的液滴观察系统和控制单元的主屏幕。

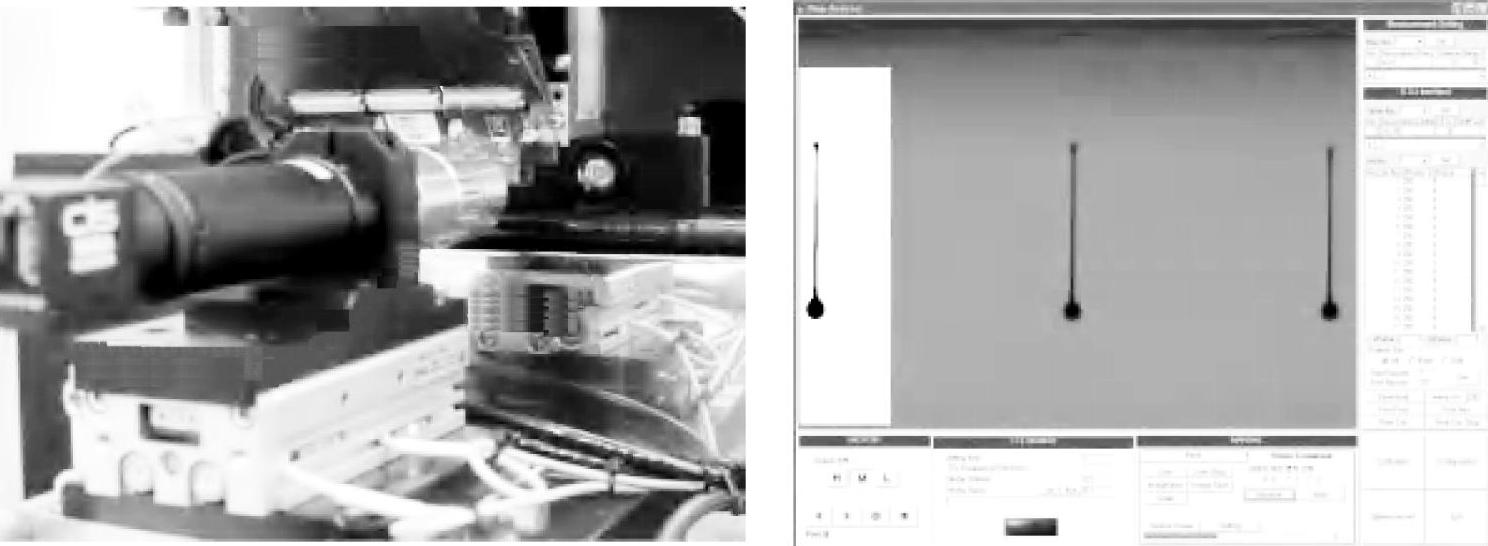

图11.1 液滴观察系统和控制单元主屏幕
