11.2.3  固着液滴测量和均衡过程的有效性

当喷射条件与真实的喷射条件相同时，液滴粒度测量与均衡过程是有效的。正如前面所解释的那样，喷墨打印头与CCD照相机的光轴方向垂直处，液滴观测组件必须与喷墨打印机的打印头呈平行方向（0°）。但是，喷墨打印头是按照某个特定的角度旋转的，被称为是“萨贝角度（saber angle）”，其目的是满足在实际情况下的打印分辨率的要求。结果是，每一个喷嘴喷出的液滴都会有一定的延迟时间，这个延迟时间相对应于萨贝角度。这一非同步化的喷射在喷嘴之间形

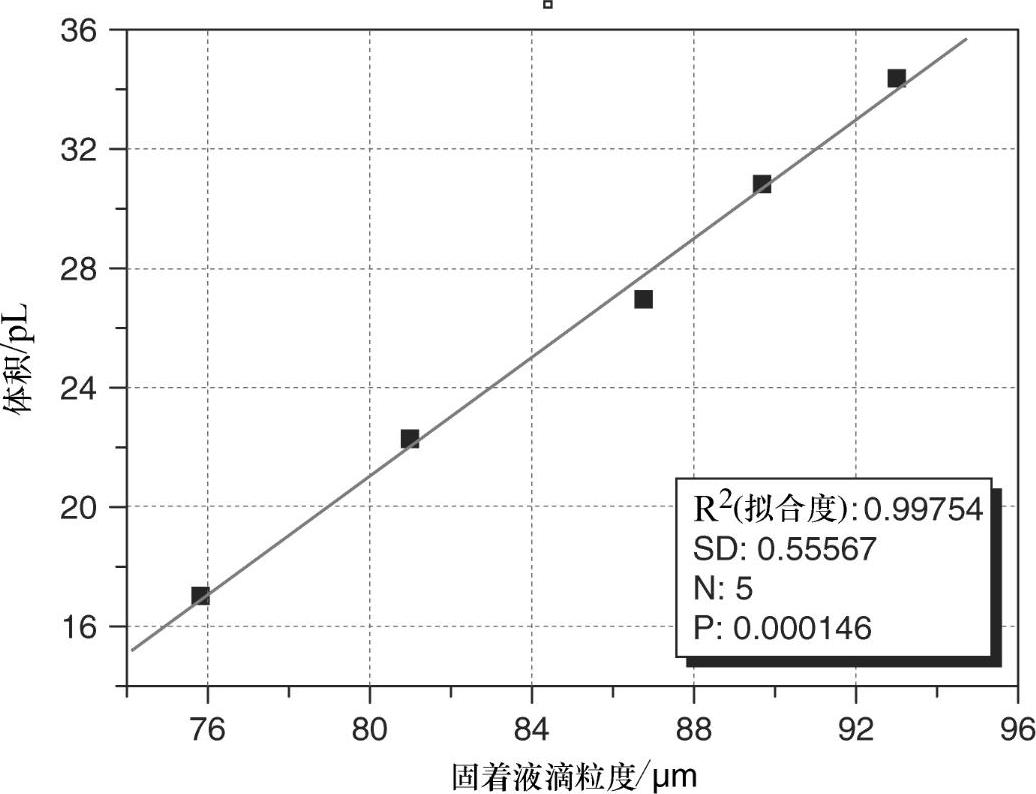

图11.11 固着液滴粒度与体积之间的关系

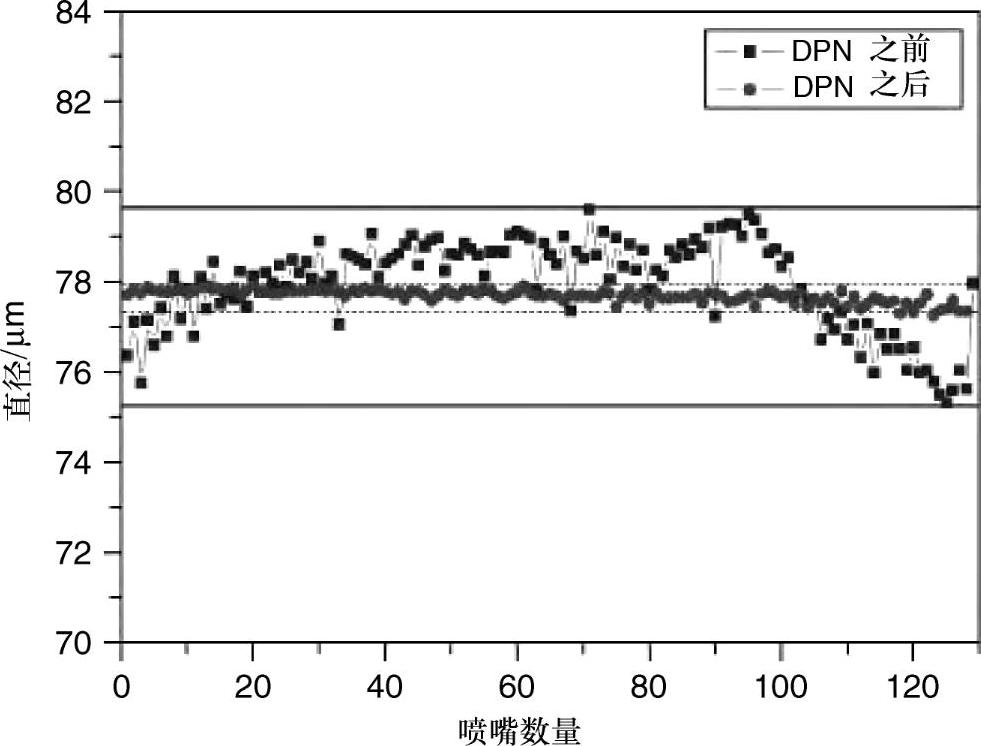

图11.12 固着液滴测量与均衡过程之前和之后固着液滴粒度的变化

成了交叉的干扰。因此，当液滴以某一非零的萨贝角度喷射时，喷嘴喷射出液滴的体积在零度萨贝角时均衡之后，从喷嘴喷射出的液滴体积与均衡后液滴的体积是不同的。图11.13显示了当施加电压时，调整萨贝角为零度，使液滴的体积变化率在1%以内，液滴粒度相应于45°的萨贝角发生变化。液滴粒度的均一性变差，因此，还要进行另一组固着液滴测量与均衡过程。固着的液滴在45°的萨贝角时的粒度均一性为0.92%，高于萨贝角为0°时的均衡结果。

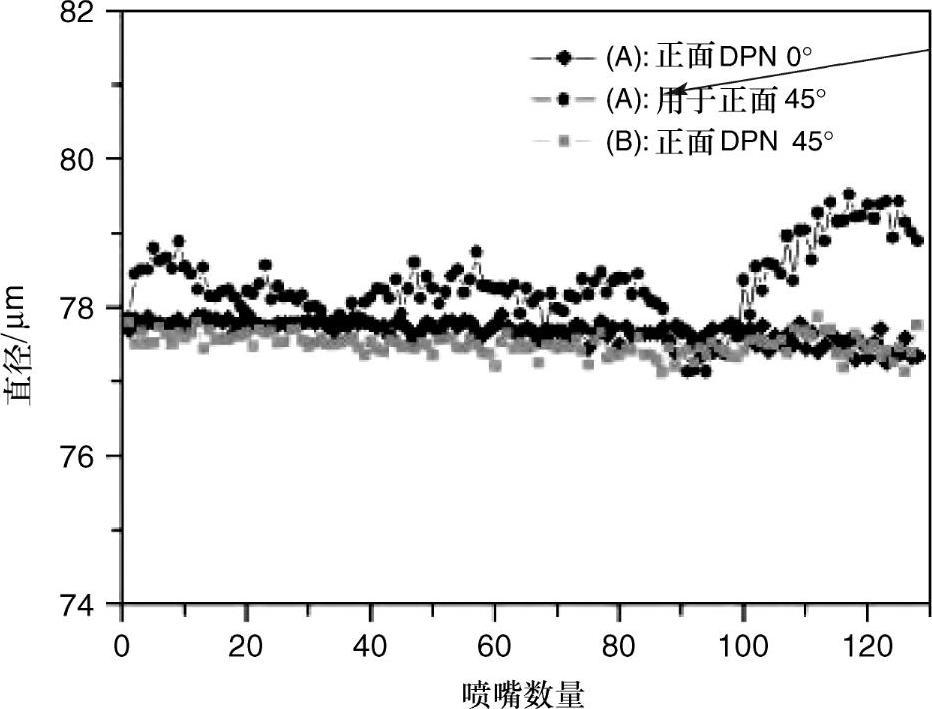

图11.13 因喷墨打印头的旋转产生的液滴粒度变化a）萨贝角为0时液滴体积均匀之后；

b）萨贝角为45°时；c）萨贝角为45°时，重新均衡之后
