11.2.4  采用透光率的液滴体积均衡过程

当透明基板上形成了疏水性的图案后，如图11.14所示，喷墨就被限制于已形成的图样空间中。这是一个喷墨印制中制造TFT LCD滤色镜的典型工艺。透光率用于液滴体积均衡过程相当于从喷墨打印机喷嘴中喷出的墨水体积，先利用底部的光源和顶部照相机检查透光率的偏差，再对偏差进行补偿。这种方法的准确性非常高，这是因为这种检查是在与真实喷射环境相同的条件下进行的。

此外，因为检查是在多液滴沉淀于图样内之后进行的，所以测量的精度也提高了。

但是，用透光率进行的液滴体积均衡过程需要一个确定部分的预备图样，还需要透明的基板，如玻璃，来透过从底部光源发出的光线，因此，在这种TFT LCD或者聚合物发光二极管（PLED）的应用中，它的利用非常局限。

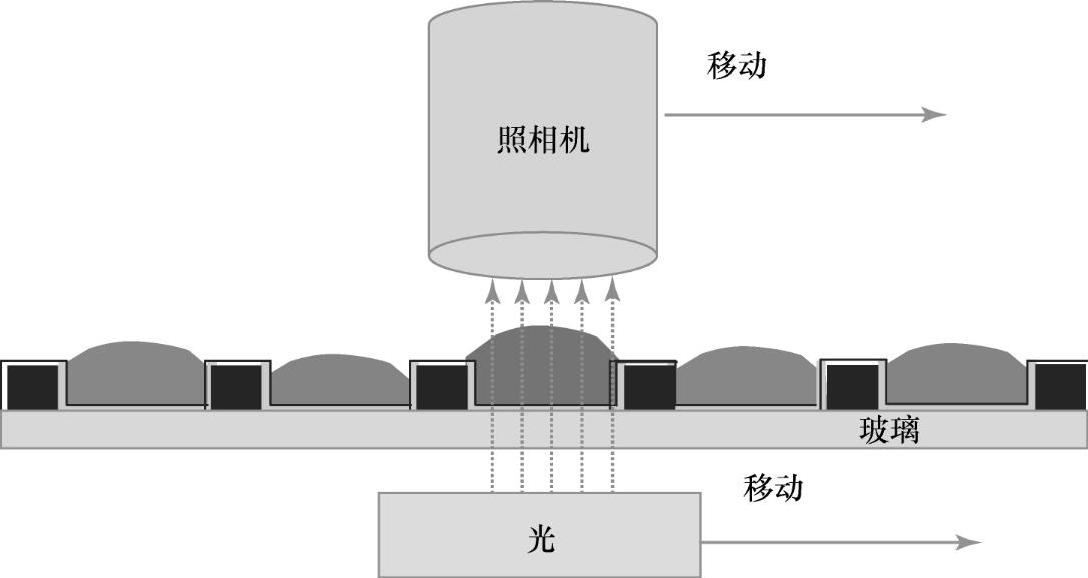

图11.14 使用透光率的均衡模拟图
