19.2.2  UHF标签天线要素

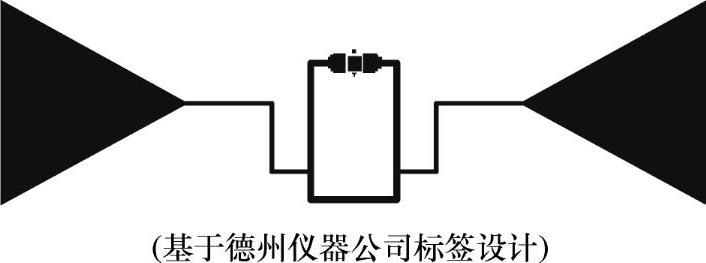

图19.6 UHF天线模型

UHF标签通常用于远距离工作，使用反向散射模式。天线是一种典型的偶极子结构。UHF天线原型结构如图19.6所示。

该天线由两个主要部分构成。两个臂在偶极子缺口的左右两侧伸展，同时电线在两个缺口处的连接器之间形成一个线圈，来匹配天线的阻抗，进而获得最大的效率。与HF天线相比，串联电阻对UHF天线来说没那么重要，原因很多。首先偶极子天线中金属电容的长度比螺旋电感器中的短很多，UHF天线总电阻一般无需考虑。第二，获得最大效率的关键是良好的匹配装置。因此为了使得电路正确匹配天线的阻抗，标签的范围通常对于串联电阻不敏感。串联电阻对于效率确实很重要，但不像在HF标签中那样起决定作用。
