3.2.5 低压配电线路
1.安全要点。
（1）架空线路。
①架空线路由电杆、导线、横担、绝缘子、金具和拉线等组成。架空线须采用绝缘导线或电缆线，并应架设在专用电杆上，电杆宜采用混凝土杆或木杆，其长度不小于8m。电杆埋设时不得有倾斜、下沉及杆基积水现象，埋设深度应为杆长的1/10+0.6m，装设变压器的电线杆的埋深应不小于2m。
②架空线路须固定在针式绝缘子或蝶式绝缘子上，电线与横担的距离应不少于5cm。架空线路的绑线材质应与导线相同，直径不小于2mm，绑扎长度应不小于150mm。
③电杆的斜拉线宜用截面不小于25mm2的钢线，斜拉线与电杆的夹角应在45°～30°之间，斜拉线埋设深度不得小于1m，斜拉线从导线之间穿过时应装设斜拉线绝缘子。因受地形环境限制不能装设斜拉线时，可采用撑杆代替斜拉线，撑杆埋深不得小于0.8m，其底部应垫底盘或石块，撑杆与主杆的夹角值为30°。
④架空线路的档距不得大于35m，线间距不得小于0.3m，靠近电杆的两导线间距不得小于0.5m。架空线路布置如图3-6所示。

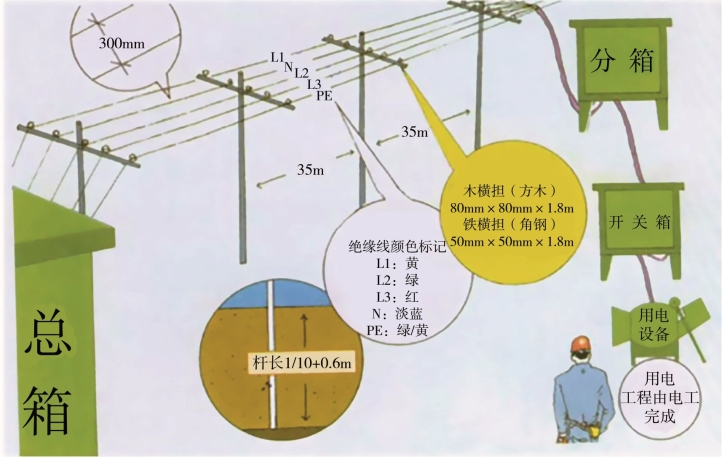

图3-6 架空线路布置图
注：
1.横担：木横担（方木）80mm×80mm×1.8m；铁横担（角钢）50mm×50mm×5mm×1.8m。
2.绝缘线颜色标记及排序：L1黄，N淡蓝，L2绿，L3红，PE绿／黄双色。
⑤架空线导线截面的选择应满足下列要求：导线中的负荷电流应不大于其允许载流量；线路末端电压偏移应不大于额定电压的5%；单相线路的零线截面与相线截面应相同，为满足机械强度要求，绝缘铝线截面应不小于16mm2，绝缘铜钱截面应不小于10mm2；跨越铁路、公路、河流、电力线路档距内的架空绝缘铝线最小截面应不小于35mm2，绝缘铜钱截面应不小于16mm2。
⑥在一个档距内每一层架空线的接头数不得超过该层导线数的50%，且一根导线只允许有一个接头。线路在跨越铁路、公路、河流、电力线路时档距不得有接头。导线接头应采用压接或焊接，接头长度为导线直径的7～15倍。线路安装时应先安装用电设备侧，再安装电源侧；拆除时反之。
（2）电缆线路。
①电缆线路应采用埋地（设置电缆槽或埋管）或架空方式敷设，严禁沿地面明设，并应避免机械损伤和介质腐蚀。埋地电缆的路径应设方位标志。
②电缆中必须包含全部工作芯线和用作保护零线或保护线的芯线。需要三相四线制配电的电缆线路必须采用五芯电缆。五芯电缆必须包含淡蓝、黄绿两种颜色的绝缘芯线。淡蓝色芯线必须用作N线；绿／黄双色芯线必须用作PE线，严禁混用。
③架空电缆应沿电杆、支架或墙壁敷设，并采用绝缘卡固定，绑扎线必须采用绝缘线，固定点间距应保证电缆能承受自重带来的荷载。橡皮电缆的最大弧垂距地不得小于2.5m。
（3）室内配线。
①进户线的室外端应采用绝缘子固定，过墙应穿管保护，距地面不得小于2.5m，并应采取防雨措施。
②每栋房应安装有总开关箱，室内配线所用的导线截面应根据用电设备的计算负荷确定，但铜线截面应不小于1.5mm2。
③室内配线必须有漏电保护、短路保护和过载保护等功能。短路保护和过载保护的电器负荷与绝缘导线、电缆的选配应符合规范要求。室内各处接头必须用分线盒保护。
④室内配线设置应整齐、简洁，严禁乱拖乱拉、随意接设，不得使用大功率的电气设备；漏电保护器、插座等宜设置在人员活动轻易触碰不到的位置。
⑤室外灯具距地面的距离应不小于3m，室内灯具距地面的距离应不小于2.4m，插座接线时应符合规范要求。
⑥各种用电设备、灯具的相线必须经开关控制，不得将相线直接引入灯具。
2.安全设施。
（1）电缆直接埋地敷设的深度应不小于0.7m，在电缆周边均匀敷设不少于50mm厚的细砂，并覆盖砖或混凝土板等硬质保护层，保护层应超过电缆两侧各50mm。埋地电缆在穿越建筑物、构筑物、道路、易受机械损伤、介质腐蚀场所及引出地面从2.0m高到地下0.2m处，须加设防护套管，防护套管内径不应小于电缆外径的1.5倍。在拐弯、接头、终端和进出建筑物等地段，应装设明显的方位标志，直线段上应适当增设标桩，桩需露出地面约15cm。
（2）室内配线必须采用绝缘铜导线，用塑料夹固定敷设，距地面的高度不得小于2.5m，并应尽量减少接头。管内、槽板内不得有接头，接头应放在接线或分线盒内，线路交叉或与管道交叉时，每根导线要穿绝缘管进行防护。
