8.状态栏

AutoCAD 2014绘图界面的底部是状态栏，如图1-18所示。

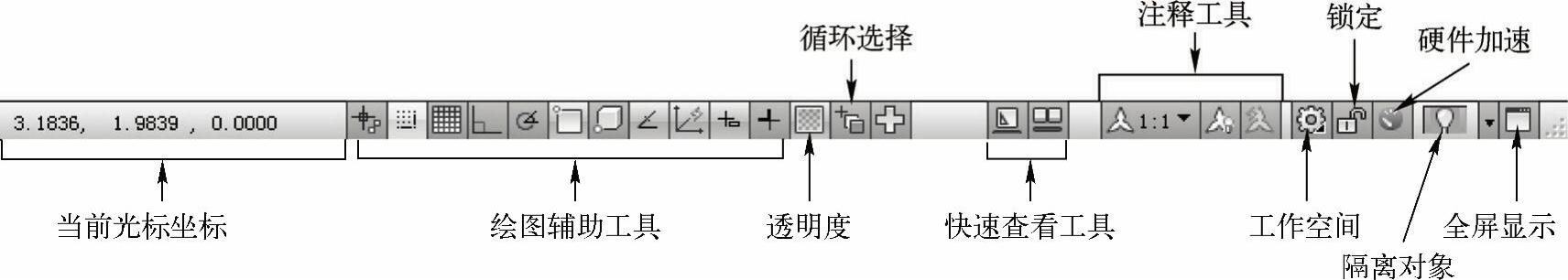

图1-18 状态栏

左侧的数字显示为当前光标的XYZ坐标值；绘图辅助工具室用来帮助快速绘图的，是精确作图必不可少的工具；快速查看工具中的快速查看布局用来快速切换模型和布局，用户通过快速查看图形工具，不仅可以快捷查看正在打开的文件的模型和布局，还可以直接单击进入所需文件的所需布局；注释工具可以显示注释比例及可见性；工作空间用来方便用户切换不同的工作空间；锁定的作用是锁定或解锁浮动工具栏、固定工具栏、浮动窗口或固定窗口在图形中位置。锁定的工具栏和窗口不可以被拖动，但按住〈Ctrl〉键，可以临时解锁并能拖动锁定的工具栏和窗口；隔离对象是控制对象在当前图形上显示与否；最右侧的按钮是全屏显示按钮。
