10.2.2 倒角
2025年10月13日
10.2.2 倒角
倒角在机械零件中十分常见，AutoCAD 2014提供了快捷的绘制倒角的功能。
在AutoCAD 2014中绘制倒角的方法如下。
●工具栏：“实体”→“实体编辑”→“倒角边”
按钮。
●菜单栏：“修改”→“实体编辑”→“倒角边”。
●命令行：输入CHAMFER。
单击“实体编辑”面板中的“倒角边”
按钮，在当前命令行输入D，修改倒角的大小，命令行提示“距离1”时，输入“2”按〈Enter〉键，命令行提示“距离2”时，输入“2”，按〈Enter〉键单击选绘制倒角的两个面的交线按〈Enter〉键，如图10-81所示。

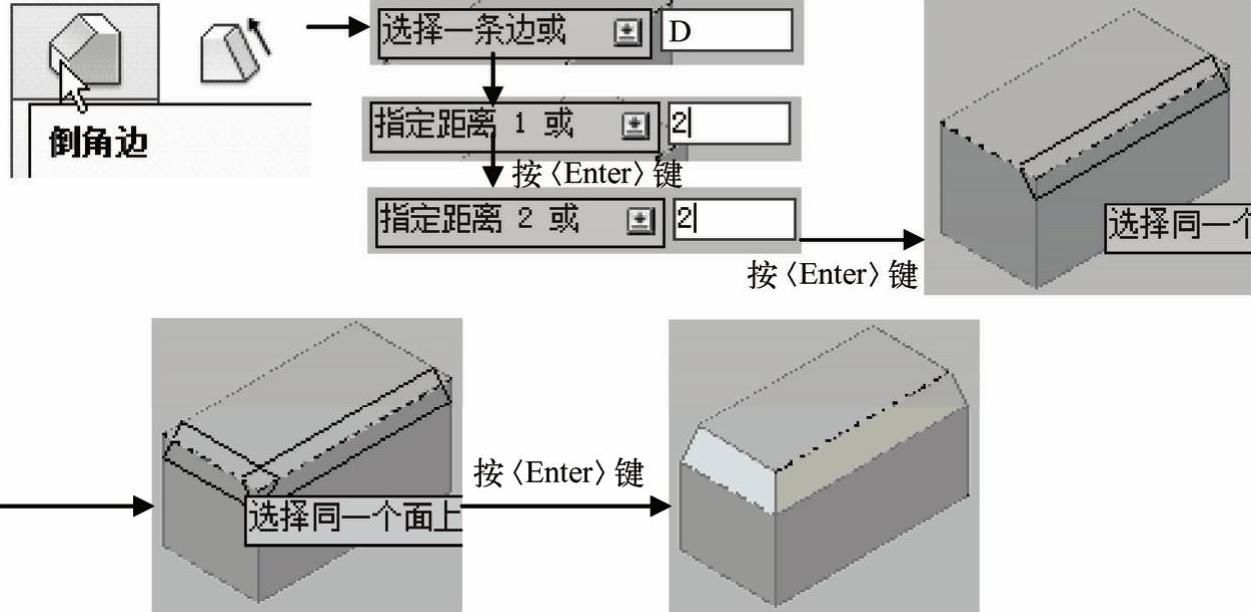

图10-81 绘制三维倒角
提示列表说明如下。
●选择边——选择要建立倒角的一条实体边或曲面边。
●距离1——设定第一条倒角边与选定边的距离。默认值为1。
●距离2——设定第二条倒角边与选定边的距离。默认值为1。
●环——对一个面上的所有边建立倒角。对于任何边，都有两种可能的循环。选择循环边后，系统将提示接受当前选择，或选择下一个循环。
●表达式——使用数学表达式控制倒角距离。
