10.1.7  旋转

通过绕轴扫掠对象创建三维实体或曲面。

在AutoCAD2014中旋转的方法如下。

●工具栏：“建模”→“旋转”按钮。

●菜单栏：“绘图”→“建模”→“旋转”。

●命令行：输入REVOLVE。

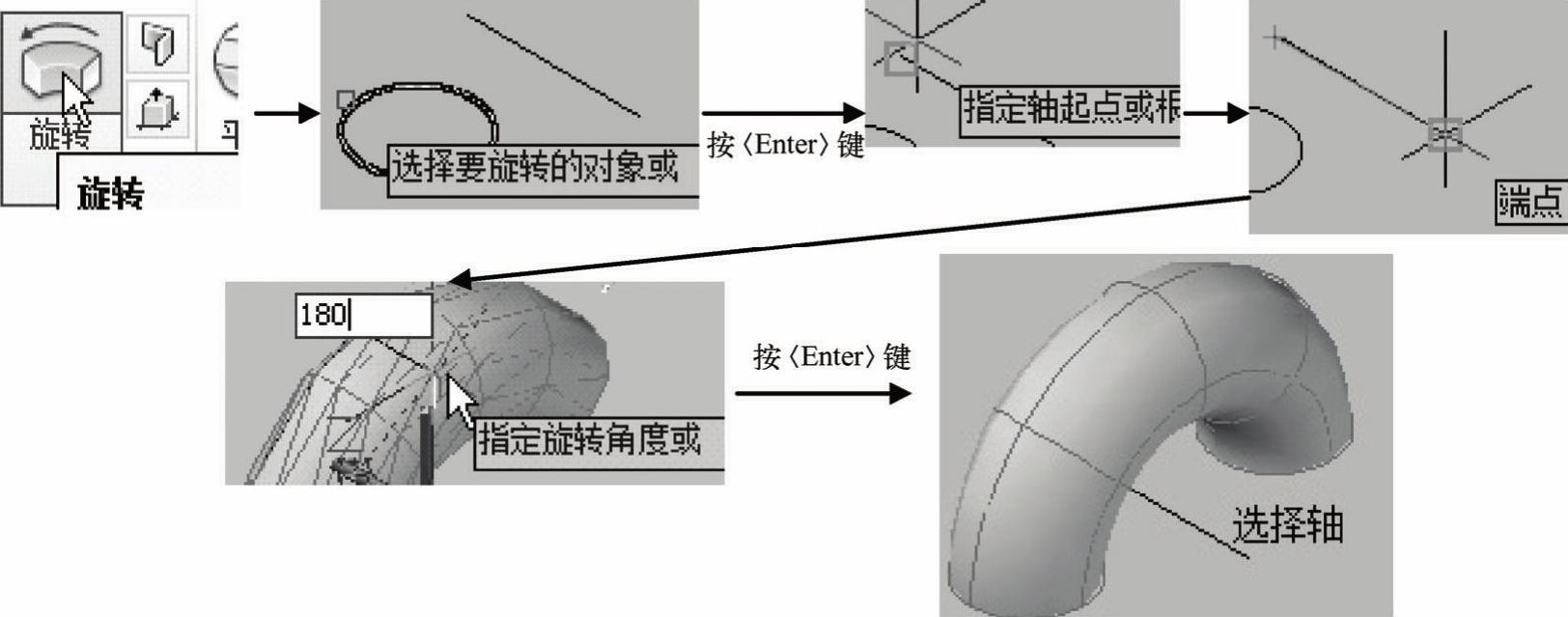

切换到俯视视角，先在俯视平面上绘制一个半径为5的圆，与一条距离圆心8的直线。切换到西南等轴视角，单击“旋转”按钮，选择刚刚绘制的圆为旋转对象按〈Enter〉键，旋转直线作为旋转轴，输入倾斜角度“180”按〈Enter〉键，完成绘图如图10-41所示。

图10-41 旋转创建三维实体

提示：旋转的选择可以是指定两点，也可以是指定要用作轴的现有对象，同时也可以是将当前UCS的X、Y、Z轴正向设定为轴的正方向。
