10.2.3  圆角

10.2.3 圆角

类似倒角的应用，圆角也是十分的常用，两者的绘图方式也有相似的地方。

在AutoCAD 2014中绘制倒角的方法如下。

●工具栏：“实体”→“实体编辑”→“圆角边”按钮。

●菜单栏：“修改”→“实体编辑”→“圆角边”。

●命令行：输入FILLETEDGE。

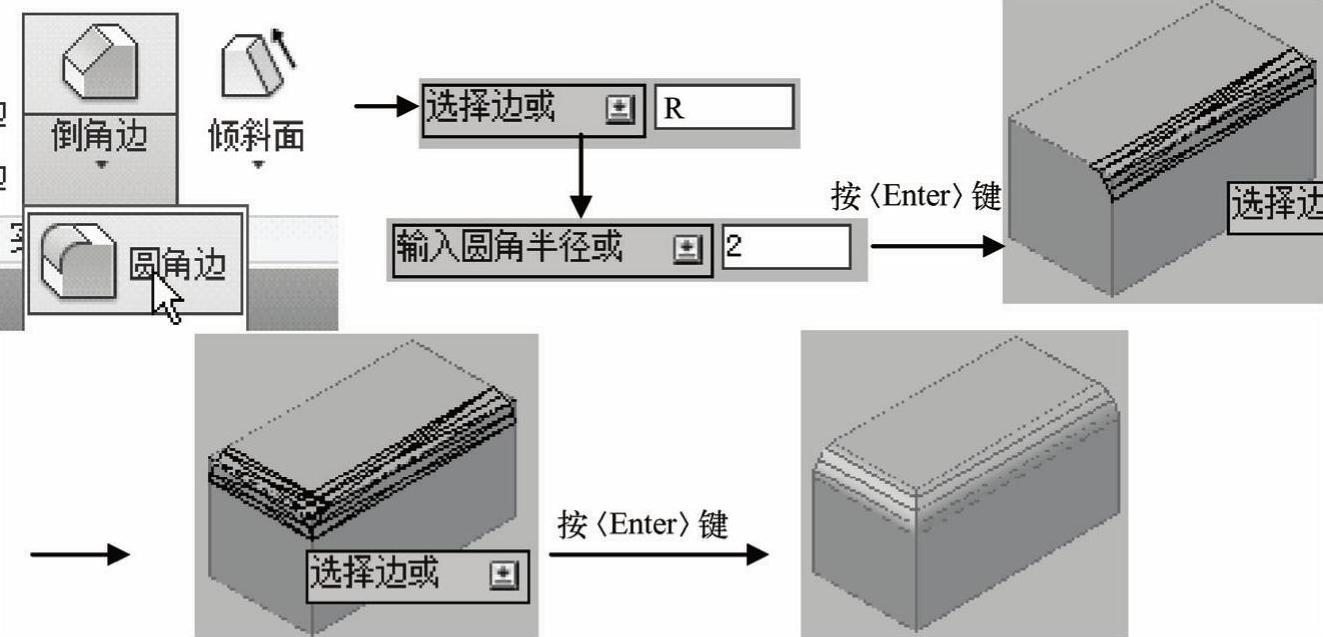

单击“实体编辑”面板中的“倒角边”的下拉按钮，找到“圆角边”按钮并单击，在当前命令行输入R，修改倒角的大小，命令行提示“输入圆角半径或”时，输入2按〈Enter〉键，单击选绘制倒角的两个面的交线按＜Enter＞键，如图10-82所示。

图10-82 绘制三维圆角

提示列表说明如下。

●选择边——指定同一实体上要进行圆角的一个或多个边。按〈Enter〉键后，可以拖动圆角夹点来指定半径，也可以使用“半径”选项。

●链——指定多条边的边相切。

●循环——在实体的面上指定边的环。对于任何边，都有两种可能的循环。选择循环边后，系统将提示接受当前选择，或选择下一个循环。

●半径——指定半径值。
