4.1.2  延伸

4.1.2 延伸

延伸命令的使用和修剪命令的类似。

执行延伸命令的常用方式有以下几种。

●功能区：“默认”→“修改”→“修剪命令下拉按钮”→“延伸”。

●命令：输入EXTEND或者EX。

●AutoCAD经典工作空间，菜单栏选择“修改”→“延伸”。

以一个实例来演示延伸命令的使用，如图4-36所示。

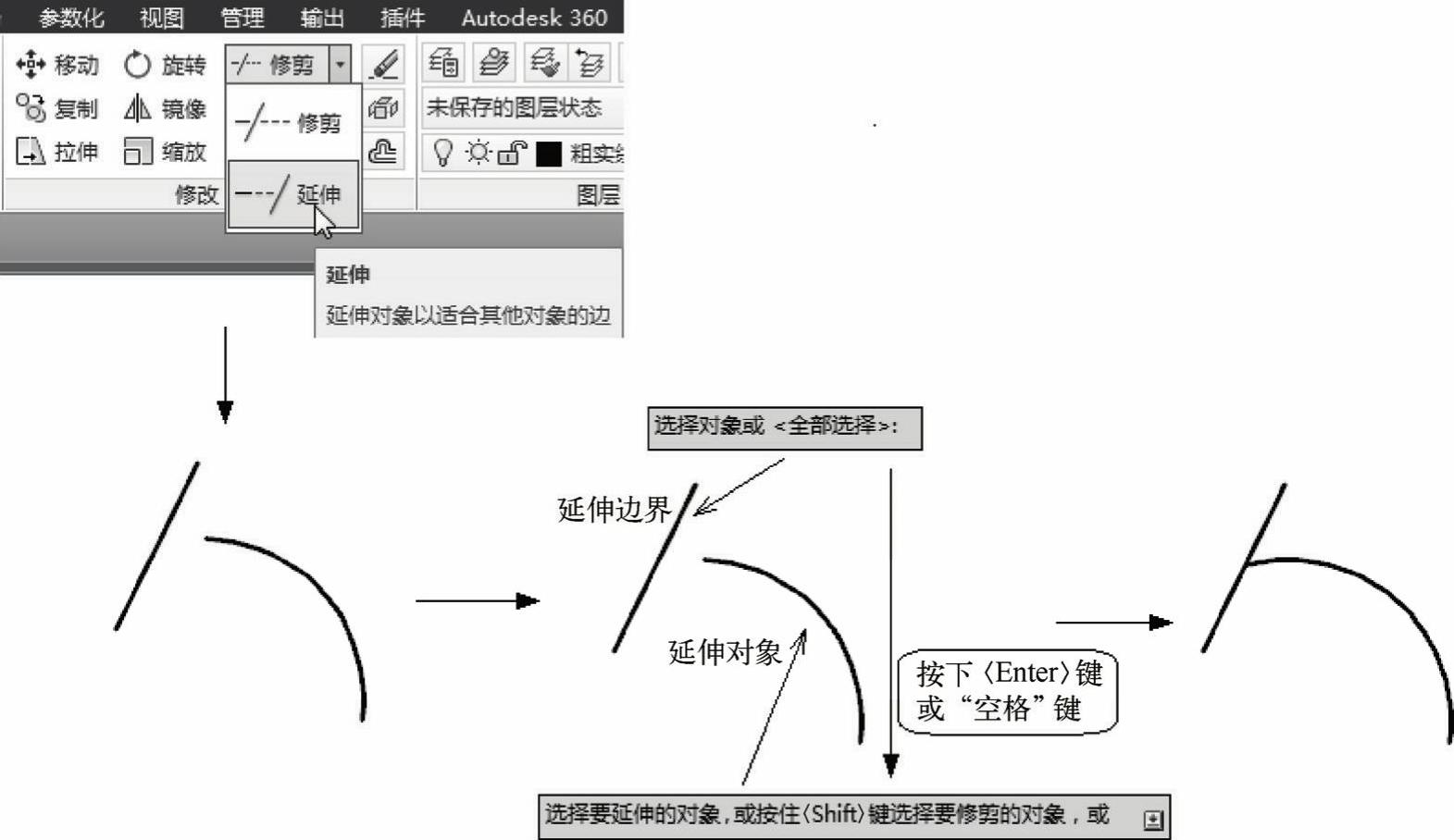

图4-36 延伸图形

1）先绘制一个类似的草图。在功能区“默认”选项卡中的“修改”面板区，单击“延伸命令”按钮，命令行提示栏处会显示当前修剪命令的设置模式，如图4-37所示。

2）系统提示“选择对象或＜全部选择＞”，移动光标点击线段，被选中的线段会发生变化，按下〈Enter〉键或空格键。

3）系统提示“选择要修剪的对象，或按住〈Shift〉键选择要延伸的对象，或[栏选（F）窗交（C）投影（P）边（E）放弃（U）]”，移动光标选择需要被延伸的圆弧，最后，按下〈Enter〉键或空格键，结束延伸命令。

延伸命令的提示选项与修剪命令的含义类似，这里不再赘述。

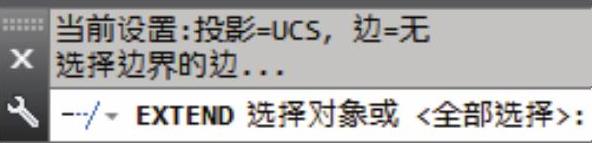

图4-37 延伸命令当前设置
