6.2.6  直径标注

测量选定圆或圆弧的直径，并显示前面带有直径符号的标注文字。可以使用夹点轻松地重新定位生成的直径标注。

执行“直径”标注命令的常用方式有以下4种。

●功能区：“默认”选项卡→“注释”面板区→“标注”下拉按钮→“直径”。

●功能区：“注释”选项卡→“标注”面板区→“标注”下拉按钮→“直径”。

●命令：输入DIMDIAMETER或DIMDIA。

●AutoCAD经典工作空间，菜单栏：“标注”→“直径”。

通过实例来讲解直径标注命令的使用，例如标注一个圆的直径，如图6-95所示。

1）选择“直径”标注命令，系统提示“选择圆弧或圆：”，选择需要标注的圆。

2）系统提示“指定尺寸线位置或[多行文字（M）/文字（T）/角度（A）]：”，移动光标，单击左键放置尺寸，完成标注。

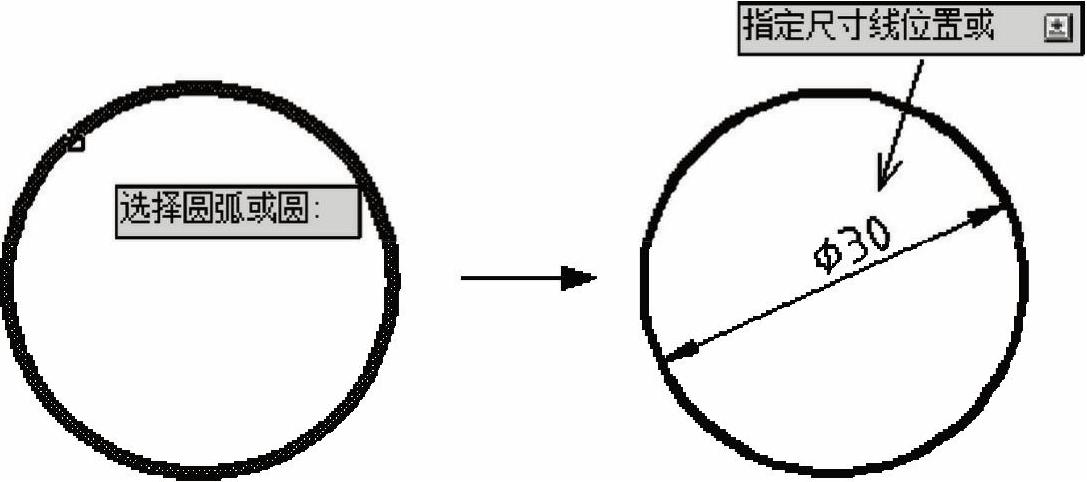

图6-95 标注直径尺寸

多行文字（M）、文字（T）、角度（A）：其含义与前面的“线性”命令相同，可参考前文。
