2.2.3 点

执行点的绘制命令有以下几种方式。

●功能区：“默认”→“绘图”→“点”。

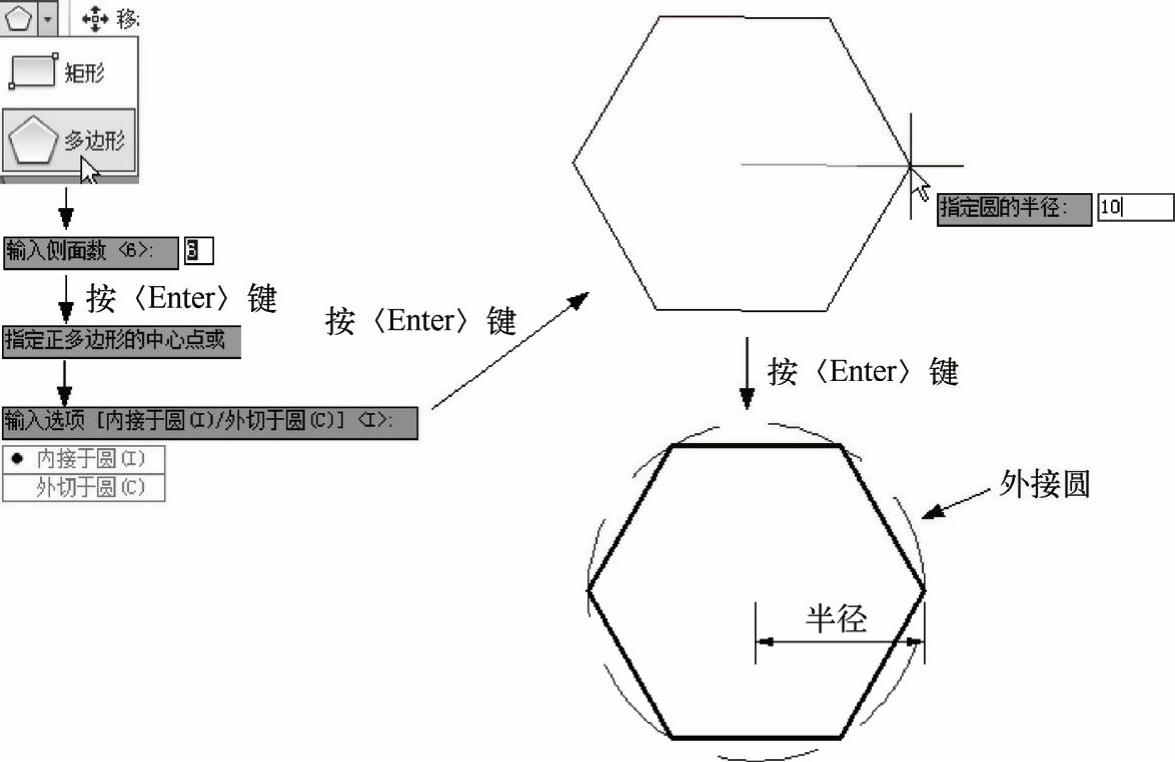

图2-69 正多边形内接于圆画法

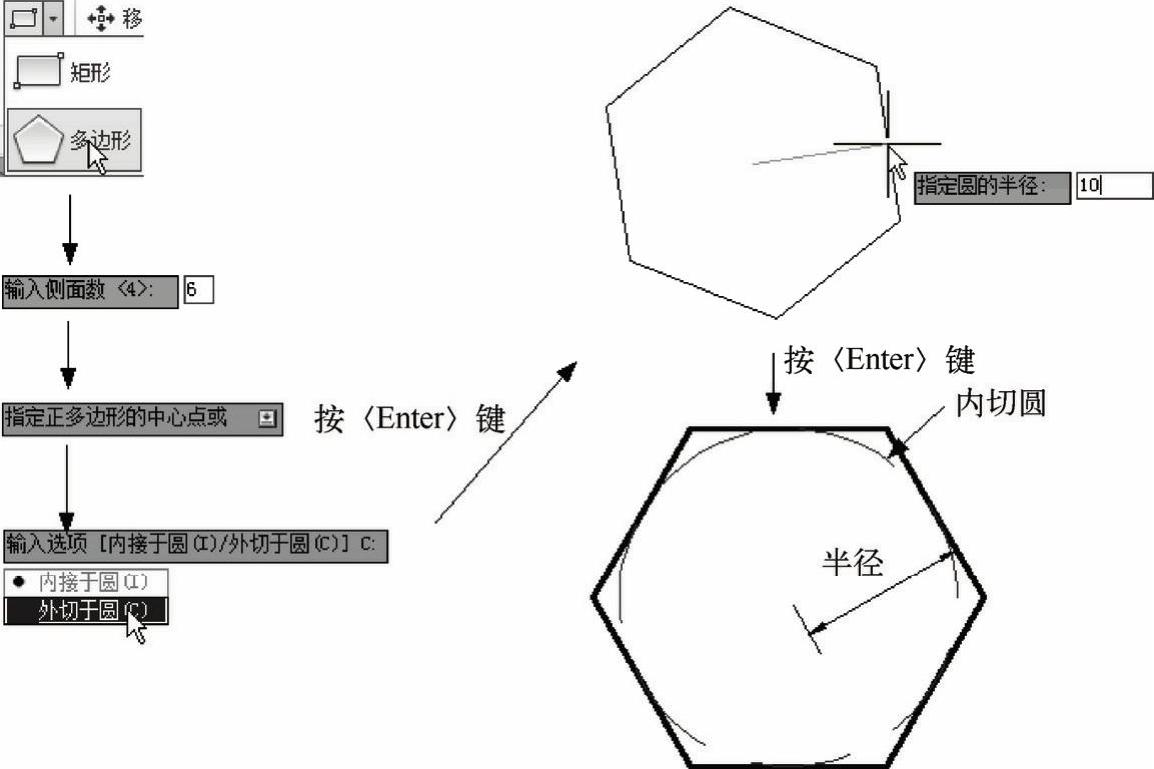

图2-70 正多边形外切于圆画法

●命令：输入POINT或PO。

●AutoCAD经典工作空间，菜单：“绘图”→“点”→“单点”或“多点”。

绘制时，如果是“多点”命令，就可以在一次命令中绘制多个点。如果是“单点”命令，每次命令只能绘制一个点。

AutoCAD 2014中，可以设置点样式或点捕捉模式，具体如下。

1）设置点样式。一般在默认情况下，点的表示样式为一个很小的点，很难观察，用户可以改变点的表示样式，使其更加直观，容易观察。设置点样式方法如下。

●命令：输入DDPTYPE。

●功能区：“默认”→“实用工具”→，如图2-71所示。

●AutoCAD 2014工作空间，菜单：“格式”→“点样式”。

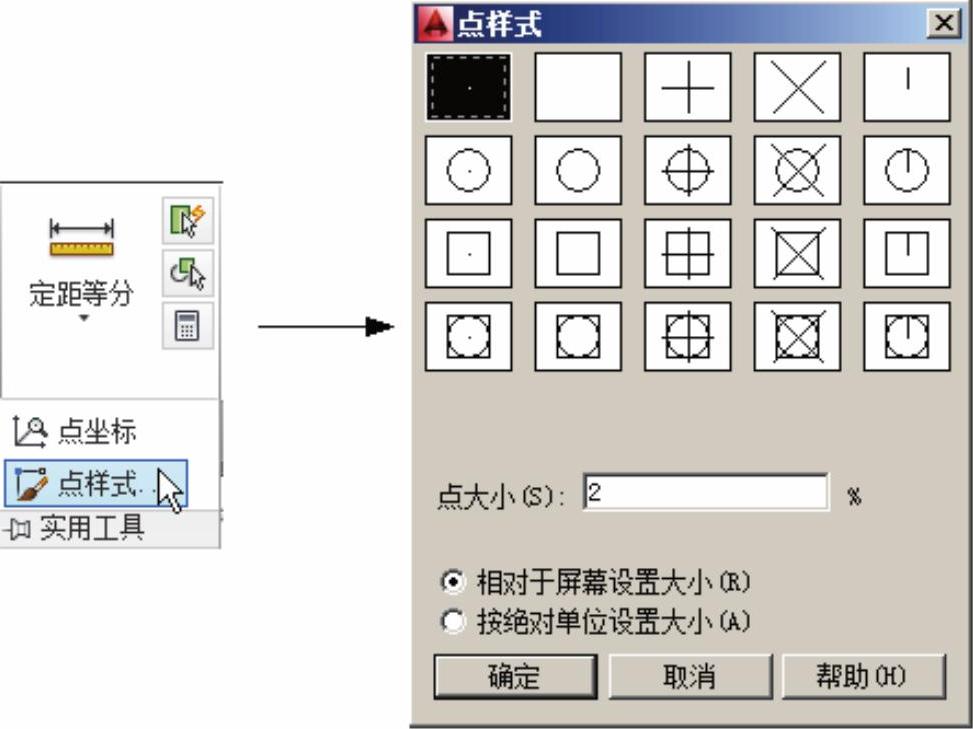

图2-71 设置点样式

2）设置点捕捉模式。鼠标右键单击状态栏中的“对象捕捉”按钮，打开对象捕捉设置，根据需要选择点捕捉模式。
