1.4.3  绘图单位设置

用户在开始绘图前，必须给要绘制的图形确定一个图形单位大小，然后据此惯例创建实际大小的图形。用户通过缩放可以在量度系统之间转换图形。用户创建的所有对象都是根据图形单位进行测量的。

如果按某一量度系统（英制或公制）创建图形，又需要转换到另一系统时，则可以使用scale按适当的转换因子缩放模型几何体，以获得准确的距离和标注。

打开“图形单位”对话框（见图1-21）的方法如下。

●菜单：菜单浏览器→“图形实用工具”→“单位”。

●命令：输入units。

“图形单位”对话框包含长度单位、角度单位、精度及坐标方向等选项，下面介绍这些设置的含义。

●长度：指定测量的当前单位及当前单位的精度。

●角度：指定当前角度格式和当前角度显示的精度。

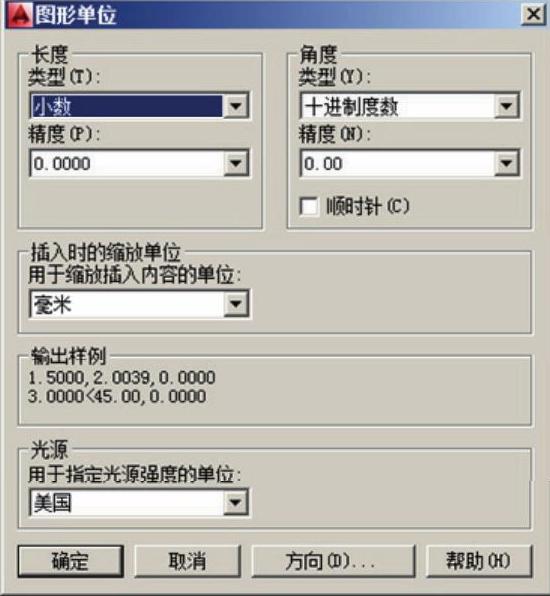

图1-21 “图形单位”对话框

●插入时的缩放单位：插入比例是源块或图形使用的单位与目标图形使用的单位之比，控制插入当前图形中的块和图形的测量单位。如果块或图形创建时使用的单位与该选项指定的单位不同，则在插入这些块或图形时，将对其按比例缩放。

●光源：控制当前图形中光度控制光源强度的测量单位。
