3.1.6 对象捕捉设置

打开草图设置窗口，如图3-23所示，设置对象捕捉模式的方法如下。

●功能区：状态栏→对象捕捉→右键快捷菜单→设置。

●菜单：菜单浏览器→工具→绘图设置→“对

象捕捉”选项卡。

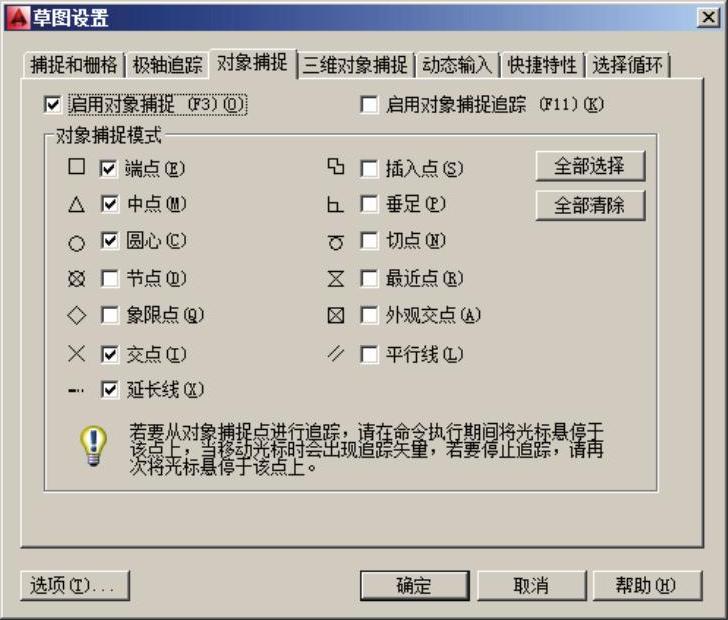

图3-23 对象捕捉模式的设置

●命令：输入DSETTINGS→“对象捕捉”选项卡。

对象捕捉模式的说明如表3-1所示。

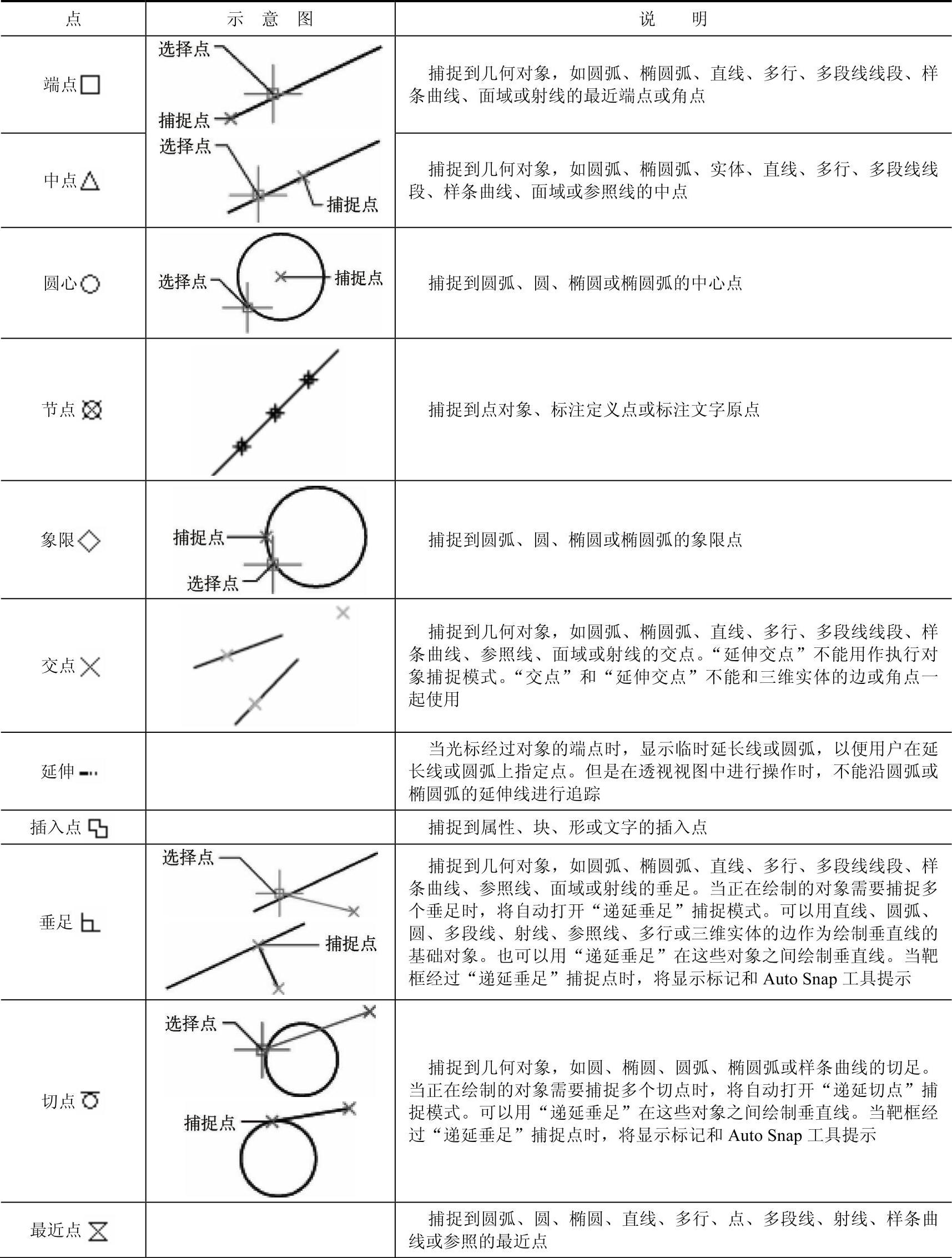

表3-1 对象捕捉模式解释

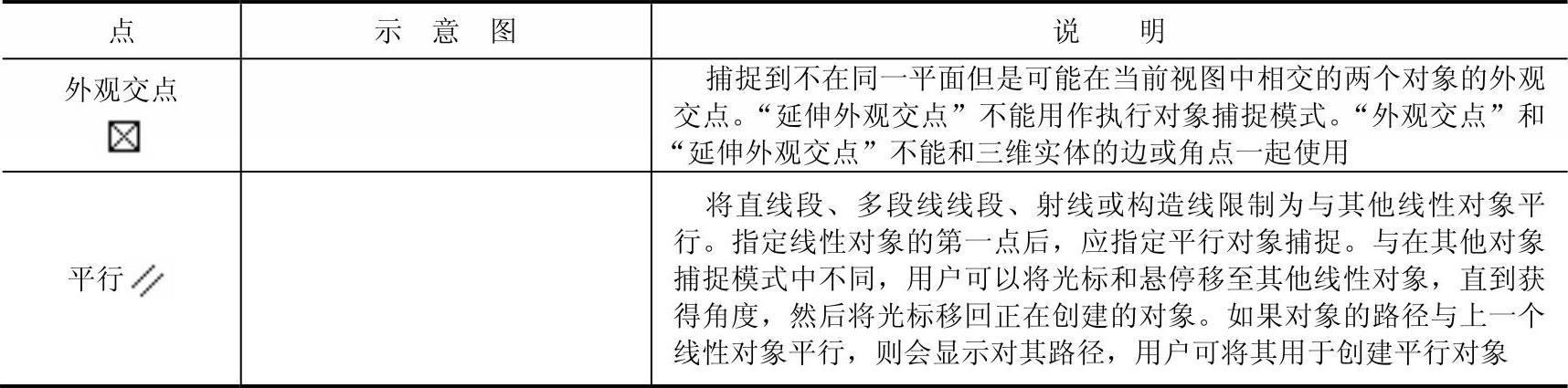

（续）

提示：

●如果执行对象捕捉的“交点”和“外观交点”处于启用状态，结果可能会有所不同。

●在透视视图中进行操作时，不能沿圆弧或椭圆弧的延伸线进行追踪。

●当用“自”选项结合“切点”捕捉模式来绘制除开始于圆弧或圆的直线以外的对象时，第一个绘制的点是与在绘图区域最后选定的点相关的圆弧或圆的切点。

●如果执行对象捕捉的“交点”和“外观交点”处于启用状态，结果可能会有所不同。

●使用平行对象捕捉之前，请关闭ORTHO模式。在平行对象捕捉操作期间，会自动关闭对象捕捉追踪和PolarSnap。使用平行对象捕捉之前，必须指定线性对象的第一点。
