3.2.6  自动约束

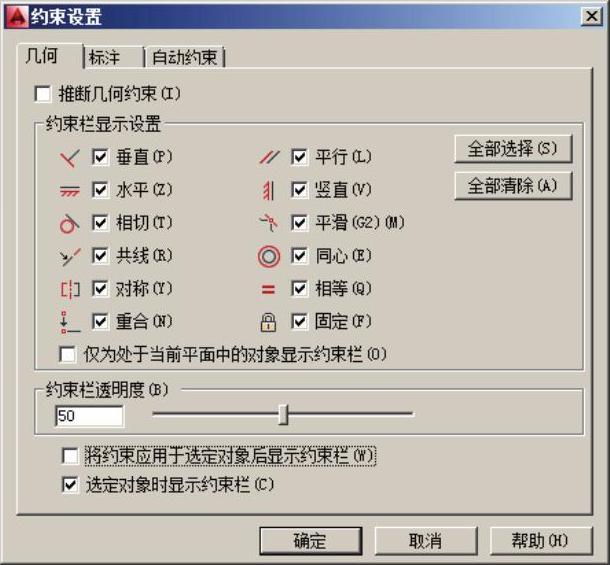

图3-38 “约束设置”对话框

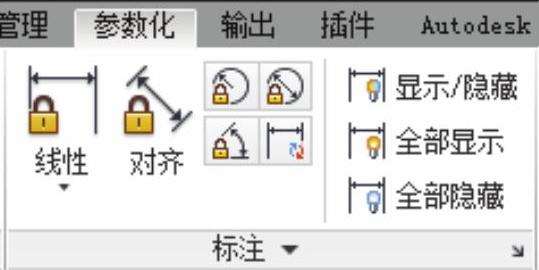

图3-39 “标注”面板

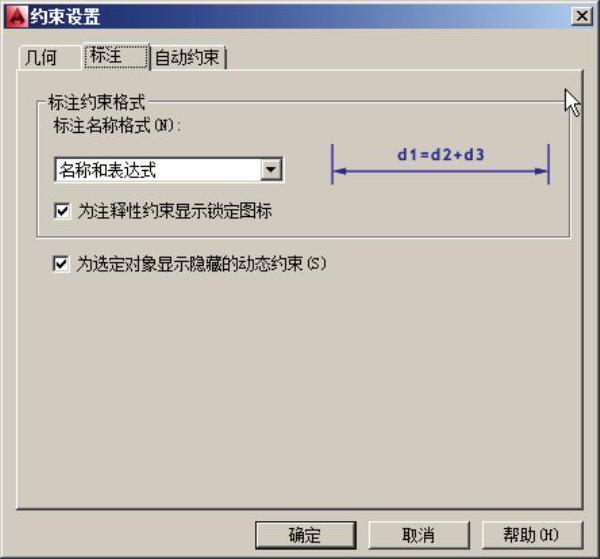

图3-40 “约束设置”对话框下的“标注”选项卡

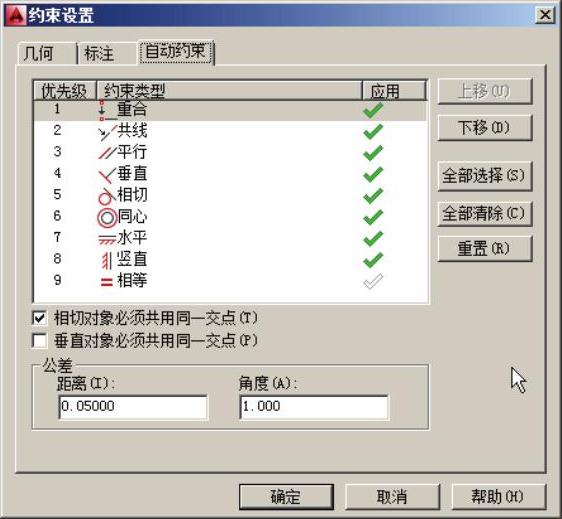

图3-41 “自动约束”选项卡

利用自动约束，AutoCAD 2014可以实现自动应用约束到指定公差的几何形状中。单击功能区“参数化”选项卡中“几何”面板的“自动约束”按钮，框选需要添加约束的对象，AutoCAD 2014则自动为图形添加几何约束。

利用前一节提及的打开“约束设置”的方法，单击开“自动约束”的选项卡，如图3-41所示，对自动约束进行相应的设置。在对话框中，单击应用列表下的按钮，确定哪些约束可以自动添加；选择某一约束，单击“上移”或者“下移”按钮，改变约束的优先次序；“相切对象必须共用同一交点”复选框控制应用相切约束的两条曲线是否必须共用一个点；“垂直对象必须共用同一交点”复选框控制应用垂直约束的直线，是否必须相交或者一条直线的端点必须与另一条直线或直线的端点重合。公差是设置可接受的公差值以确定是否可以应用约束。
