10.3.7  渲染

10.3.7 渲染

使用渲染功能可以为用户创建三维实体或曲面模型的真实照片级图像或真实着色图像，获得与实际肉眼观察相似的图像结果。用户可以通过渲染，为三维图形对象加上颜色和材质因素，还可以加上灯光、背景、场景等因素，以便能够更真实地表达图形的外观和纹理。渲染是输出图形前的关键步骤，尤其是在效果图设计中。

在AutoCAD 2014中渲染的执行方法的方法如下。

●工具栏：“渲染”→“渲染”按钮。

●菜单栏：“视图”→“渲染”→“渲染”。

●命令行：输入RENDER。

执行上述命令后弹出如图10-132所示的“XX-渲染”对话框，显示渲染结果和相关参数。

设置渲染选项，需要进入高级渲染设置，执行方式如下。

●工具栏：“渲染”→“高级渲染设置”按钮。

●菜单栏：“视图”→“渲染”→“高级渲染设置”。

●命令行：输入RPREF。

“高级渲染设置”选项板包含渲染器使用的所有主要控件，如图10-133所示。用户可以从预定义的渲染设置中选择，也可以指定自定义设置。

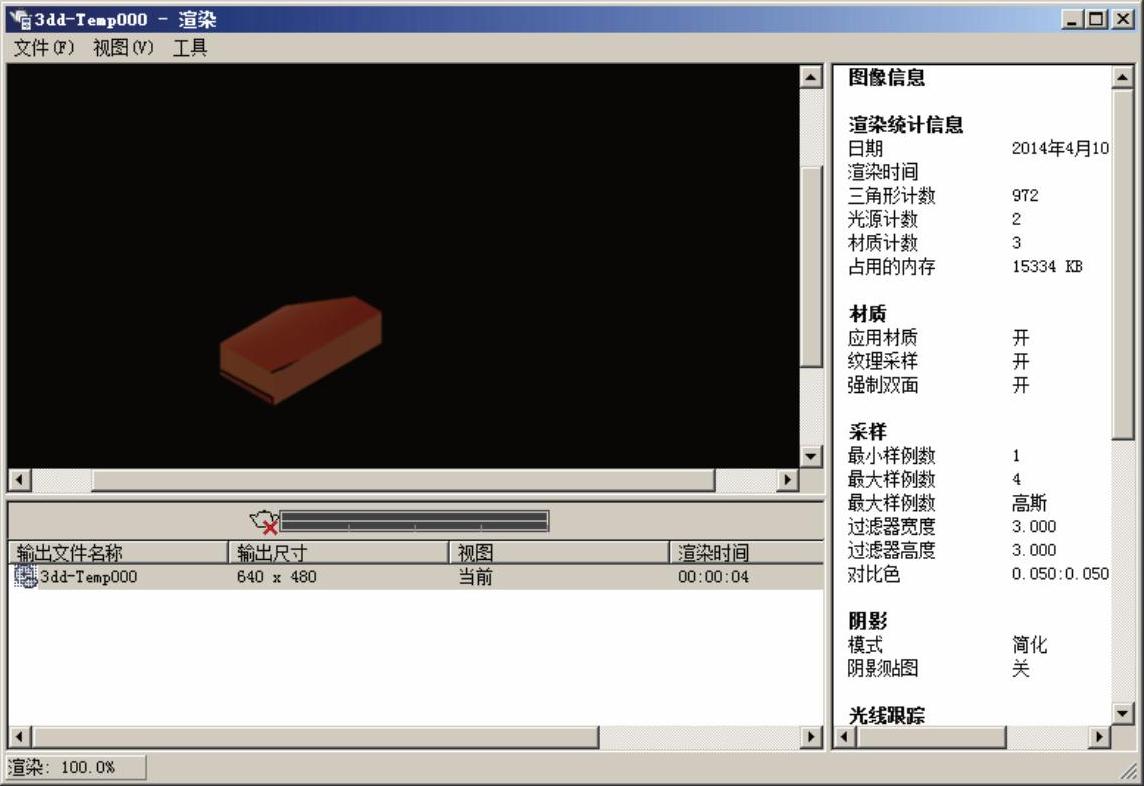

图10-132 “XX-渲染”对话框

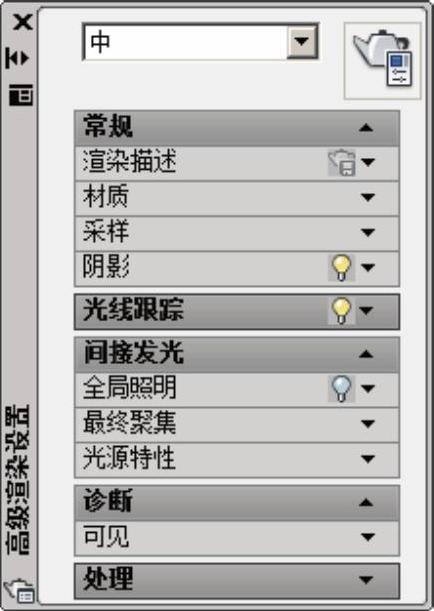

图10-133 “高级渲染设置”选项板
