6.2.2 对齐标注

对齐标注命令的尺寸线与所标注轮廓线平行，标注的是起点到终点之间的距离尺寸。

执行“对齐”标注命令的常用方式有以下4种。

●功能区：“默认”选项卡→“注释”面板区→“标注”下拉按钮→“对齐”。

●功能区：“注释”选项卡→“标注”面板区→“标注”下拉按钮→“对齐”。

●命令：输入DIMALIGNED或DIMALI。

●AutoCAD经典工作空间，菜单栏：“标注”→“对齐”。

通过实例讲解“对齐”标注命令的使用，例如标注一段长度为100的线段，如图6-83所示，其操作与“线性”标注命令相同。

1）选择“线性”命令，系统提示“指定第一个尺寸界线原点或＜选择对象＞：”，使用对象捕捉功能指定线段任意一个端点为第一个尺寸界线点。

2）系统提示“指定第二条尺寸界线原点：”，使用对象捕捉功能指定另一端点为尺寸线第二点。

3）系统提示“指定尺寸线位置或[多行文字（M）/文字（T）/角度（A）]：”，移动光标，在合适的位置单击鼠标左键，放置尺寸线位置，完成对齐标注。

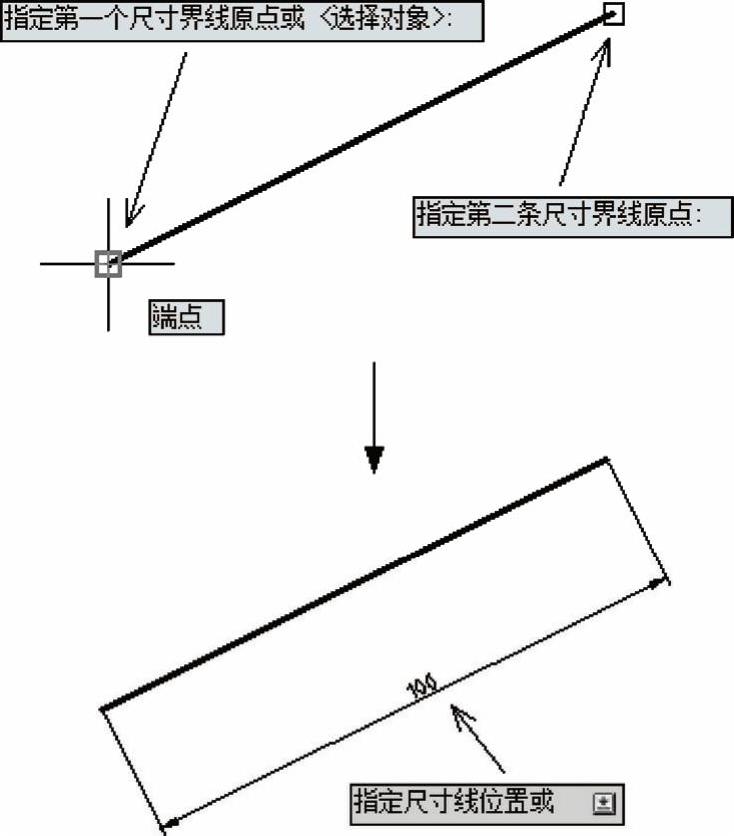

图6-83 标注对齐尺寸

其选项与线性标注命令的选项意思相同。
