6.2.7  半径标注

测量选定圆或圆弧的半径，并显示前面带有半径符号的标注文字。可以使用夹点轻松地重新定位生成的半径标注。

执行“半径”标注命令的常用方式有以下4种。

●功能区：“默认”选项卡→“注释”面板区→“标注”下拉按钮→“半径”。

●功能区：“注释”选项卡→“标注”面板区→“标注”下拉按钮→“半径”。

●命令：输入DIMRADIUS或DIMRAD。

●AutoCAD经典工作空间，菜单栏：“标注”→“半径”。

通过实例来讲解半径标注命令的使用，例如标注一个圆的半径，如图6-96所示。

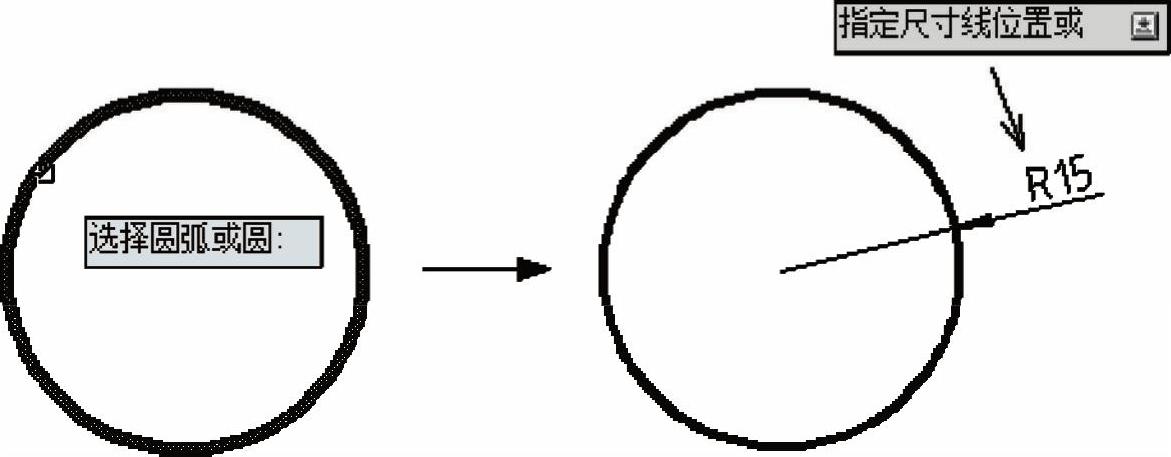

图6-96 标注半径尺寸

1）选择“半径”命令，系统提示“圆弧或圆：”，单击选择需要标注的圆。

2）系统提示“指定尺寸线位置或[多行文字（M）/文字（T）/角度（A）]：”，移动光标，单击左键放置尺寸，完成标注。

多行文字（M）、文字（T）、角度（A）：其含义与前面的“线性”命令相同，可参考前文。
