5.2.3  编辑图块

图块在插入到图形后，用户可以根据需要进行编辑或者在位调整块，而不用重新插入另一个块或者插入一个重新定义的图块。

在AutoCAD 2014中编辑图块的方法如下。

●单击工具栏“块”选项卡→“块编辑器”。

●菜单栏：“工具”→“块编辑器”。

●命令行：输入BEDIT。

按照以上方法执行编辑图块操作后，弹出如图5-27所示的“编辑块定义”对话框，在“要创建或编辑的块”本文框中输入块名或者在列表框中选择已定义的块或当前图形。选择后，弹出“块编写选项板”和“块编辑器”工具栏，完成编辑后，单击右上角的“关闭块编辑器”按钮，在提示窗口中选择“将保持更改到…”按钮或“放弃并关闭块编辑器”按钮。

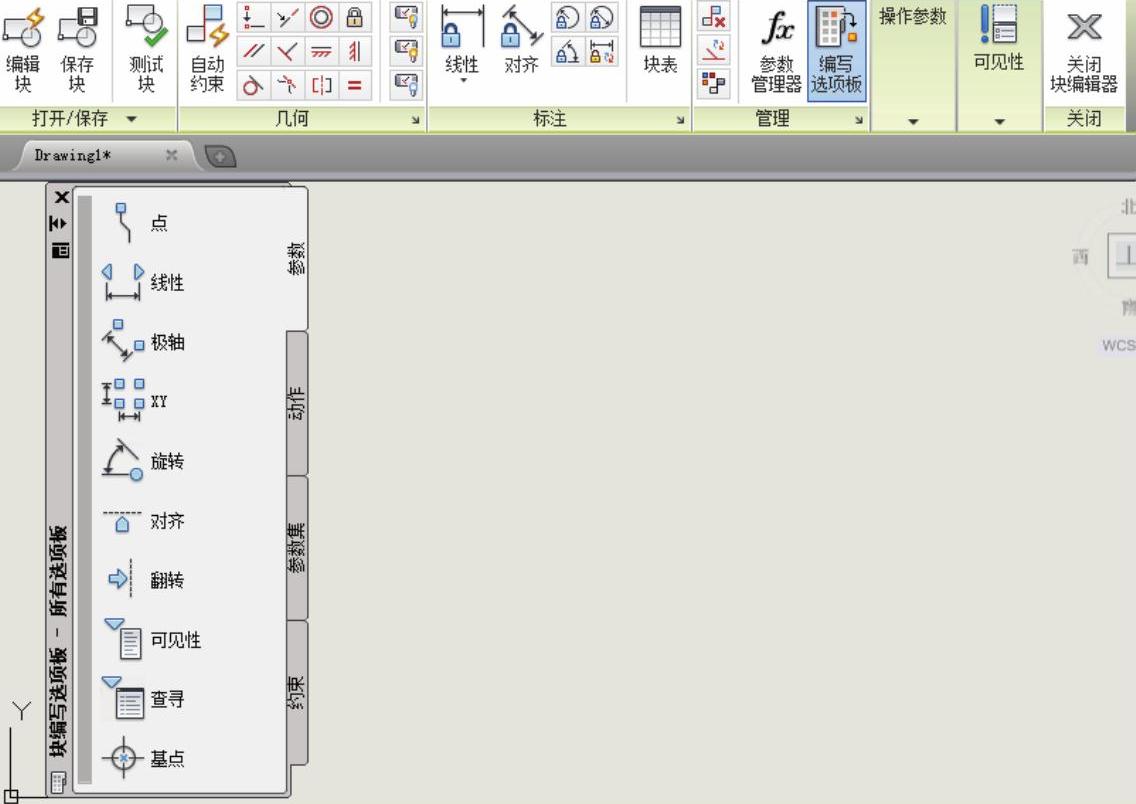

图5-27 块编辑状态绘图平面
