10.3.3 截面平面
2025年10月13日
10.3.3 截面平面
以通过三维对象创建剪切平面的方式创建截面对象，使用带有截面平面对象的活动截面分析模型，并将截面另存为块，以便在布局中使用。
●工具栏：“截面”→“截面平面”
按钮。
●命令行：SECTIONPLANE。
●用来定位截面线的面或任意点——指定用于建立截面对象所在平面的面。
单击“截面平面”

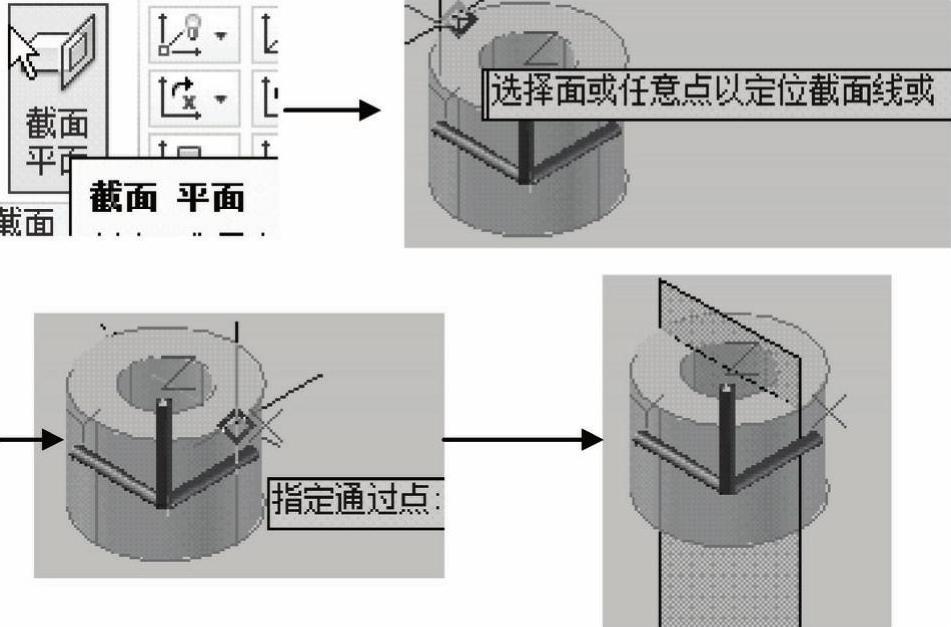

按钮，选择实体上的两个在YZ平面上的象限点，定义截面平面，如图10-123所示。
图10-123定位截面平面
●绘制截面——定义具有多个点的截面对象以创建带有折弯的截面线。
单击“截面平面”

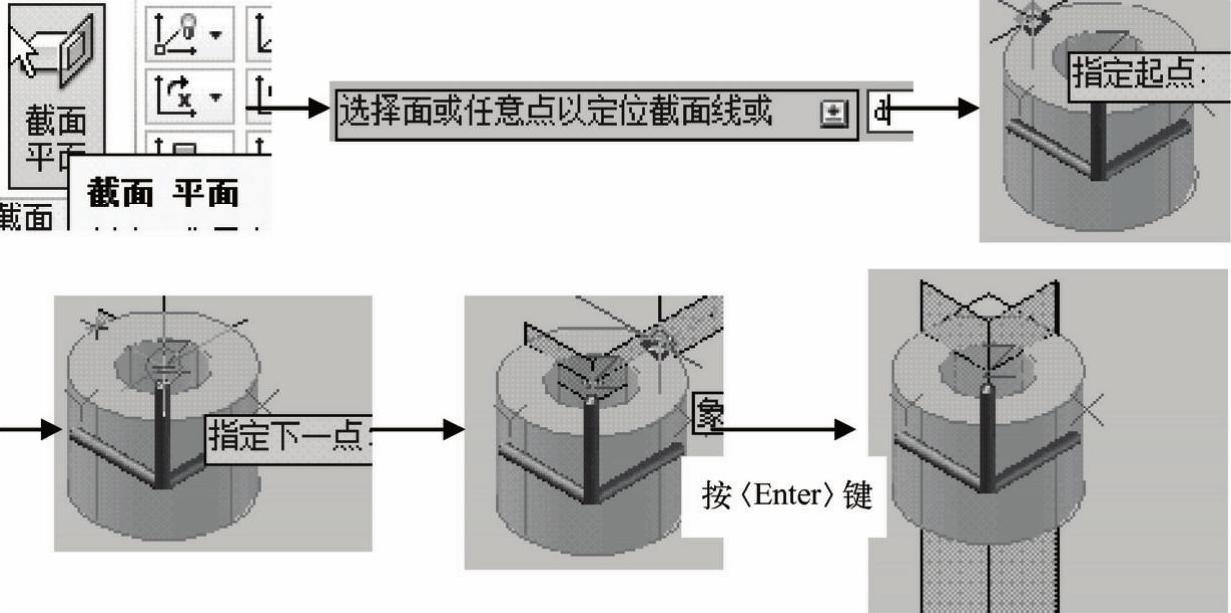

按钮，命令行输入D按〈Enter〉键，按图10-124顺序，选定圆柱上表面的三个点按〈Enter〉键，完成两个截面平面的绘制，如图10-124所示。
图10-124 绘制截面平面
●正交——将截面对象与相对于UCS的正交方向对齐。
