6.2.5  弧长标注

6.2.5 弧长标注

弧长标注用于测量圆弧或多段线圆弧上的距离。

执行“弧长”标注命令的常用方式有以下4种。

●功能区：“默认”选项卡→“注释”面板区→“标注”下拉按钮→“弧长”。

●功能区：“注释”选项卡→“标注”面板区→“标注”下拉按钮→“弧长”。

●命令：输入DIMARC。

●AutoCAD经典工作空间，菜单栏：“标注”→“弧长”。

通过实例来讲解弧长标注命令的使用，例如标注一段圆弧，如图6-92所示。

1）选择“弧长”标注命令，系统提示“选择弧线段或多段线圆弧段：”，选择需要标注的圆弧。

2）系统提示“指定弧长标注位置或[多行文字（M）/文字（T）/角度（A）/部分（P）/引线（L）]：”，移动光标，在合适位置单击鼠标左键，放置尺寸线，完成标注。

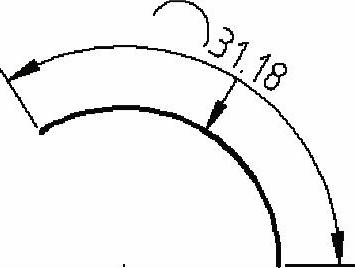

图6-92 标注弧长尺寸

对各选项进行说明。

●弧长符号的位置在“新建标注样式”“修改标注样式”和“替代标注样式”对话框的“符号和箭头”选项卡中设置，参考前面的内容。

●多行文字（M）、文字（T）、角度（A）：含义与前面的命令相同，可参考前面内容。

●部分（P）：缩短弧长标注的长度，只标注圆弧部分长度，如图6-93所示。

●引线（L）：添加引线对象。仅当圆弧（或圆弧段）大于90°时才会显示此选项。引线是按径向绘制的，指向所标注圆弧的圆心，如图6-94所示。

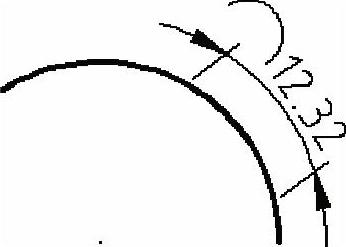

图6-93 标注部分弧长尺寸

图6-94 添加弧长尺寸引线
