6.2.9  圆心标记和中心线标注

6.2.9 圆心标记和中心线标注

用于创建圆和圆弧的圆心标记或中心线。

执行“圆心标记”标注命令的常用方式有以下3种。

●功能区：“注释”选项卡→“标注”面板下拉按钮→“圆心标记”，如图6-98所示。

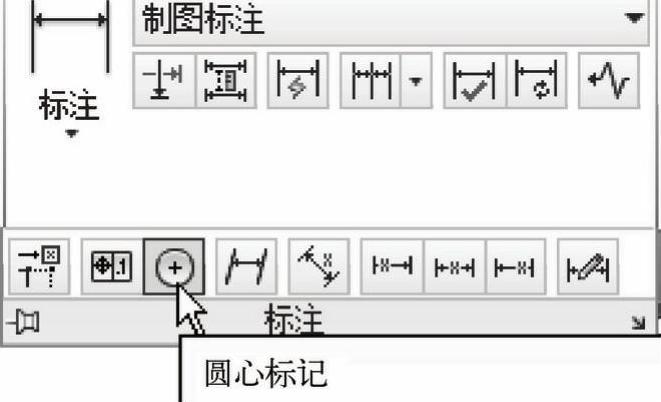

图6-98 圆心标记命令

●命令：输入DIMCENTER。

●AutoCAD经典工作空间，菜单栏：“标注”→“圆心标记”。

通过实例来讲解圆心标记命令的使用，标注圆的圆心。

选择“圆心标记”命令，系统提示“选择圆弧或圆：”，单击选择需要标注的圆弧或圆，即可完成标注，如图6-99所示。

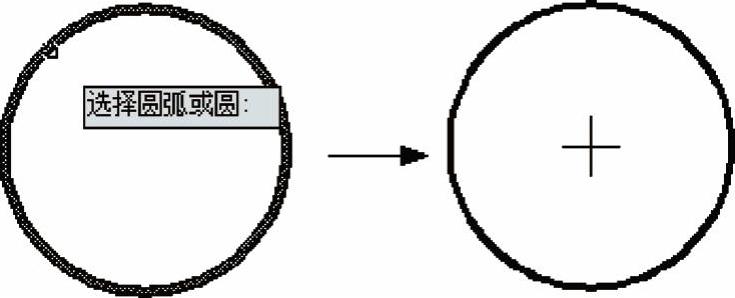

图6-99 标注圆心标记

各选项说明如下。

●可以通过标注样式管理器的“符号和箭头”选项卡中的“圆心标记”选项设定圆心标记组件的默认大小。或者直接输入DIMCEN系统变量修改圆心标记的设置。

●可以选择圆心标记为“无”“标记”或“直线”，如图6-100所示。

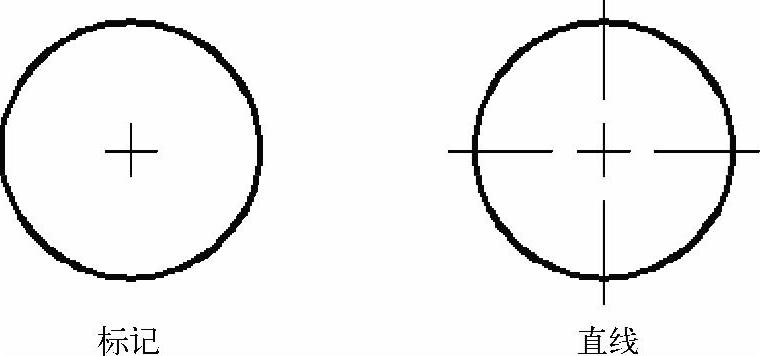

图6-100 圆心标记类型
