石嘴山工程地质结构模型
（一）建模范围和数据准备
本次建模的范围为包括整个石嘴山大武口城区范围。建模主要利用综合地质调查部署钻孔和前人的水文地质孔资料进行，同时为了让钻孔分布更合理，在对该区工程地质条件认识的基础上，部署4个虚拟钻孔，对建模范围内的工程地质结构进行分析建模（图14-25）。
（二）三维工程地质结构模型
根据以上数据，采用GMS建立起了大武口城区100 m以浅的工程地质模型。基本的思路是首先建立三维的钻孔柱状及其剖面，后根据钻孔和剖面建立三维的立体结构模型，最后根据网格状的三维剖面实现对三维立体模型进行可视化。
根据对钻孔的地层岩性进行合并、整理和分析，建立大武口城区的工程地质综合柱状。将大武口城区地表以下100 m以浅综合分为9层，由上到下分别为粉土、碎石、砂、粉质黏土、砂、碎石、粉质黏土、中粗砂和碎石，具体分层见图14-26。根据综合柱状进行分层，并将分层数据表录入GMS软件中，进行三维表达展示，后根据三维钻孔建立钻孔之间剖面（图14-27）。

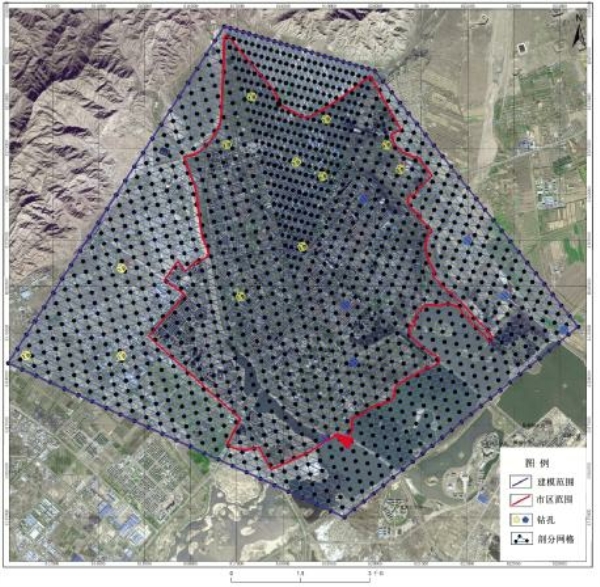

图14-25 大武口城区三维工程地质建模平面布置图
根据钻孔及其三维地质剖面，建立建模范围内的三维地质体。通过该步骤完成了三维地质体的建模工作。所建立的三维地质体可以任意三维旋转，从不同的视角进行观察和展示（图14-28）。同时，该模型也可以实现对该地质体的任意剖面切割展示，展现出了强大的三维可视化能力。

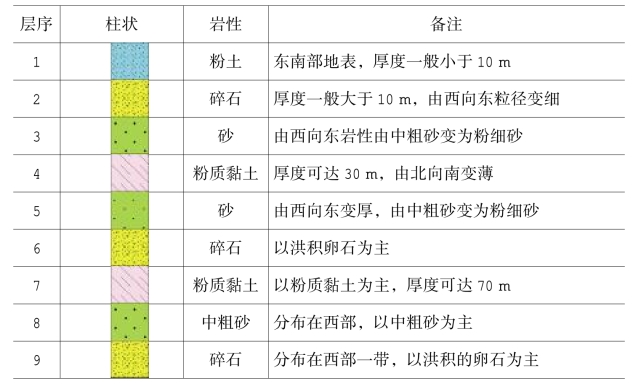

图14-26 大武口城区地表以下100 m内综合柱状图

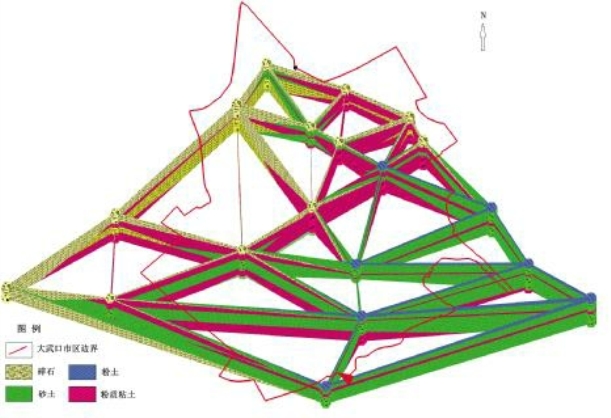

图14-27 大武口城区钻孔及其剖面三维图

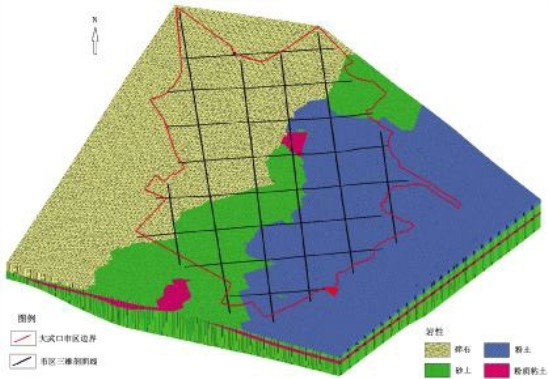

图14-28 大武口城区三维地质体模型图（水平与垂向比例为1∶10）
为了更好地展示出大武口城区内的地表以下100 m的地质结构，本次在大武口市区内进行六纵和八横的立体三维剖面展示，网格的间距为1 km（见图14-29）。

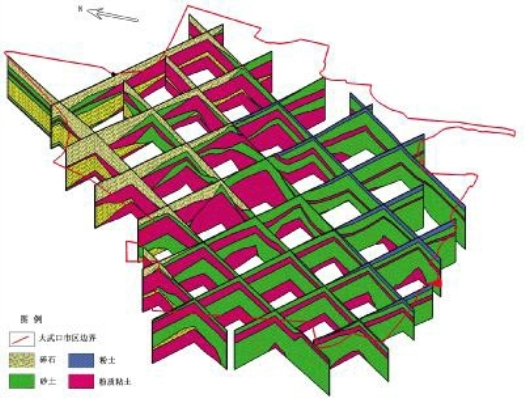

图14-29 大武口城区三维立体剖面图
（三）基于三维建模的工程地质结构认识
通过本次三维工程地质建模，可得到以下认识：大武口地处贺兰山洪积扇与冲湖积平原的交界地带，具有明显的分带现象：市区西北部一带为洪积扇区，紧邻贺兰山山区，洪水水动力条件强，以粗粒的卵砾石沉积为主，属碎石，工程地质承载力较好，但对于地下空间建设属于不利土体，地下水深埋，富水性好，但也是泥石流易发区，工程建设条件较差，建筑卵砾石材料丰富；中部一带为洪积与冲湖交界地带，是过去天然的滞洪区，也是天然的湖泊湿地区，以粉土、黏性土为主要沉积，也是水文地质上说的细粒带分布区，地下水资源贫乏，但地下水浅埋，沉积松散，是砂土液化等工程地质问题的严重区；东南部一带为冲积平原区，以细砂沉积为主，地表存在砂土液化问题，地下水浅埋，水资源丰富。
