1.7.4  显示设置

可通过“应用程序选项”对话框中的【显示】选项卡设置模型的线框显示方式，渲染显示方式以及显示质量，如图1-51所示。

（1）在【外观】中，通过选择【使用文档设置】选项指定当打开文档或文档上的其他窗口（又叫视图）时使用文档显示设置；通过选择【使用应用程序设置】选项指定当打开文档或文档上的其他窗口（又叫视图）时使用应用程序选项显示设置。

（2）在【未激活的零部件外观】框中，可适用于所有未激活的零部件，而不管零部件是否已启用，这样的零部件又叫后台零部件。选择【着色】选项，指定未激活的零部件面显示为着色。选择【不透明度】选项，若选择【着色】选项，可以设定着色的不透明度。选择【显示边】，设定未激活的零部件边显示。选中该选项后，未激活的模型将基于模型边应用程序或文档外观设置显示边。

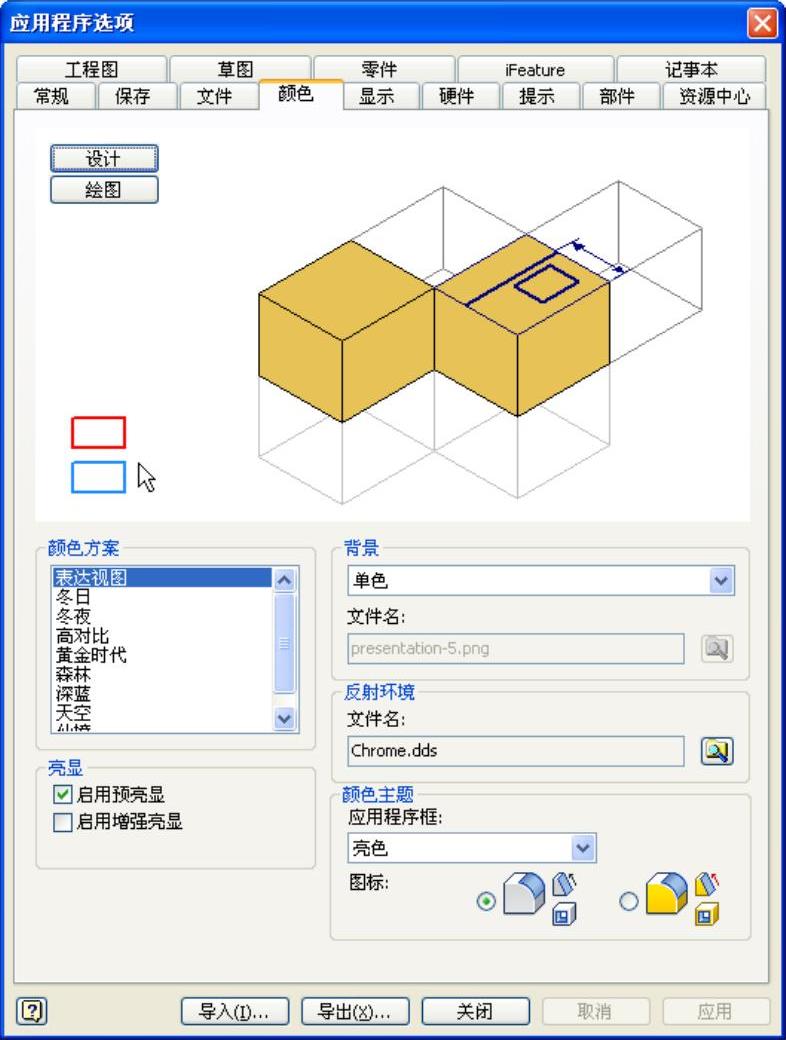

图1-50 “颜色”选项卡

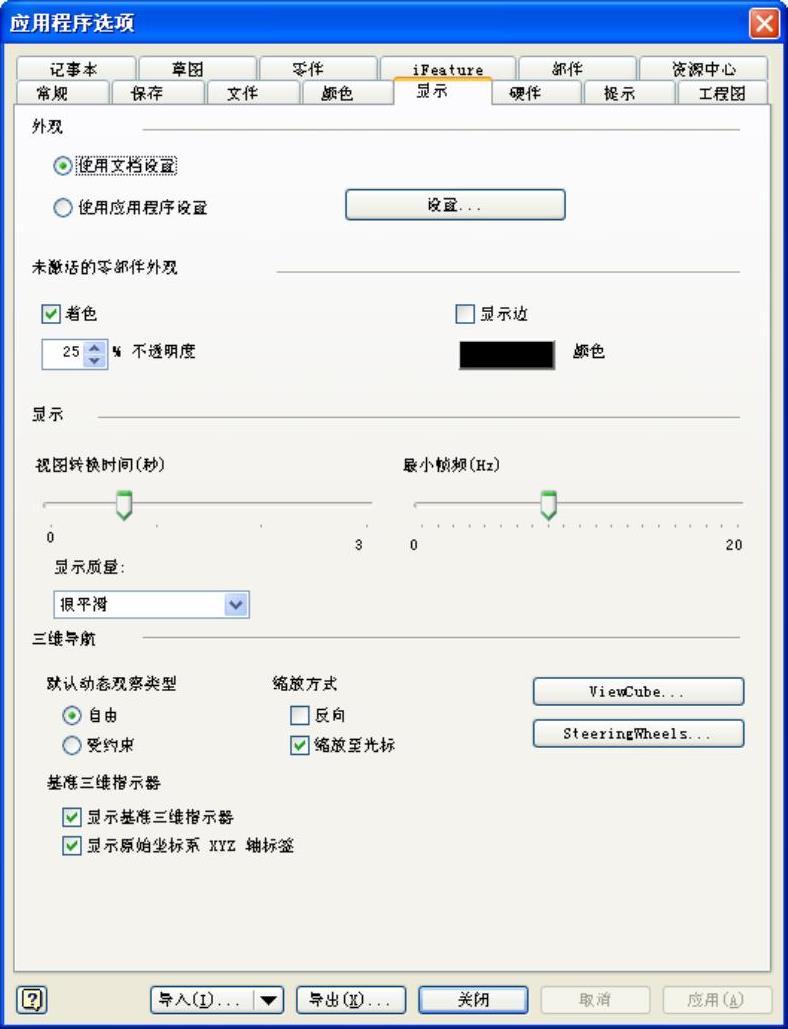

图1-51 “显示”选项卡

（3）在【显示质量】下拉列表设置模型显示分辨率。

（4）【显示基准三维指示器】选项：在三维视图中，在图形窗口的左下角显示XYZ轴指示器。选中该复选框可显示轴指示器，清除该复选框可关闭此项功能。红箭头表示X轴，绿箭头表示Y轴，蓝箭头表示Z轴。在部件中，指示器显示顶级部件的方向，而不是正在编辑的零部件的方向。

（5）【显示原始坐标系XYZ轴标签】选项：关闭和开启各个三维轴指示器方向箭头上的 XYZ标签的显示。默认情况下为打开状态。开启“显示基准三维指示器”时可用。注意在“编辑坐标系”命令的草图网格中心显示的XYZ指示器中，标签始终为打开状态。
