对称约束根据平面或平整面对称地放置两个对象。如图4-24所示。
对称约束的操作步骤如下：
（1）单击【装配】标签栏【位置】面板上的【约束】工具按钮，打开【放置约束】对话框，如图4-17所示。
（2）选择【类型】选项中【对称】按钮，对话框中出现【对称】选项，如图4-25所示。
（3）依次选择装配的两个零件，然后选择对称面。
（4）单击【确定】按钮完成约束的创建。

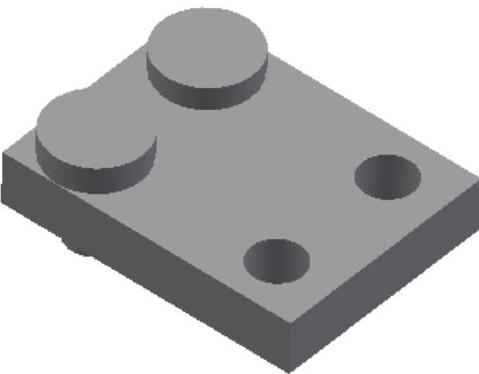

图4-24 “对称”约束

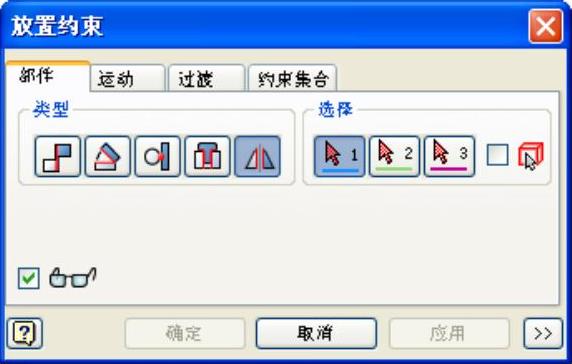

图4-25 “对称”选项
