4.3.2  角度约束

对准角度约束可以使得零部件上平面或者边线按照一定的角度放置，该约束删除平面之间的一个旋转自由度或两个角度旋转自由度。

可以有两种对准角度的约束方法，一是“定向角度”方式，它始终应用于右手规则，也就是说右手的拇指外的四指指向旋转的方向，拇指指向为旋转轴的正向。当设定了一个对准角度之后，需要对准角度的零件总是沿一个方向旋转即旋转轴的正向。二是“非定向角度”方式，它是默认的方式，在改该方式下可以选择任意一种旋转方式。如果解出的位置近似于上次计算出的位置，则自动应用左手定则。典型的对准角度约束如图4-18所示。

要在两个零部件之间添加配合约束，可以：

（1）单击【装配】标签栏【位置】面板上的【约束】工具按钮，打开【放置约束】对话框如图4-17所示。

（2）选择【类型】选项中的【角度】按钮，对话框中出现的【角度】选项，如图4-19所示。

（3）同添加【配合】约束一样，首先选择面或者边，然后指定面或者边之间的夹角，选择对准角度的方式等。

（4）单击【确定】按钮完成对准角度约束的创建。

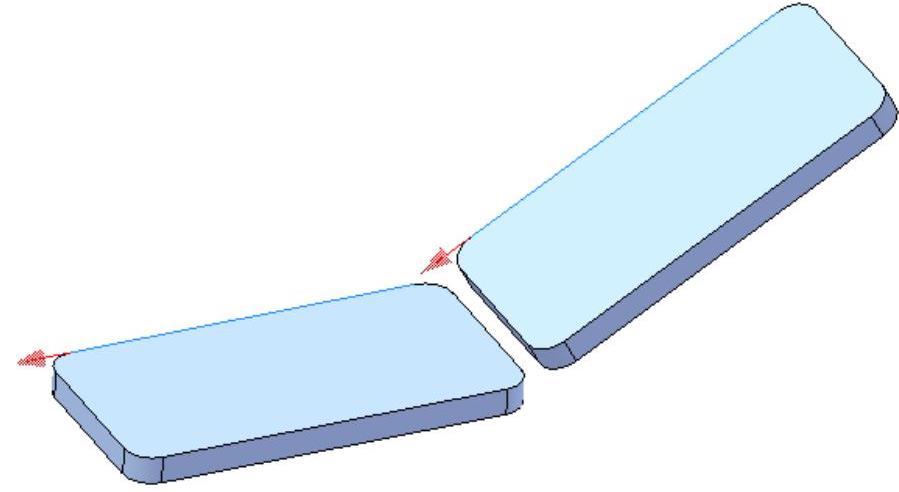

图4-18 “角度”约束

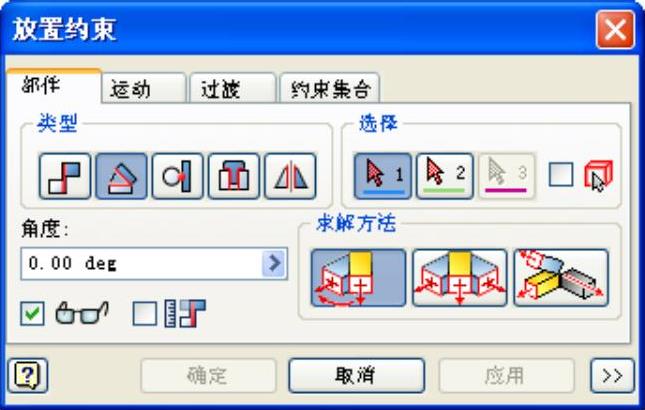

图4-19 “角度”装配选项
