3.4.4 镜像特征
镜像特征可以以等长距离在平面的另外一侧创建一个或多个特征甚至整个实体的副本。如果零件中有多个相同的特征且在空间的排列上具有一定的对称性，可使用镜像工具以减少工作量，提高工作效率。
要创建镜像特征，可单击【三维模型】标签栏【阵列】面板上的【镜像】工具按钮
，则打开【镜像】对话框。首先要选择对各个特征进行镜像操作
还是对整个实体进行镜像操作

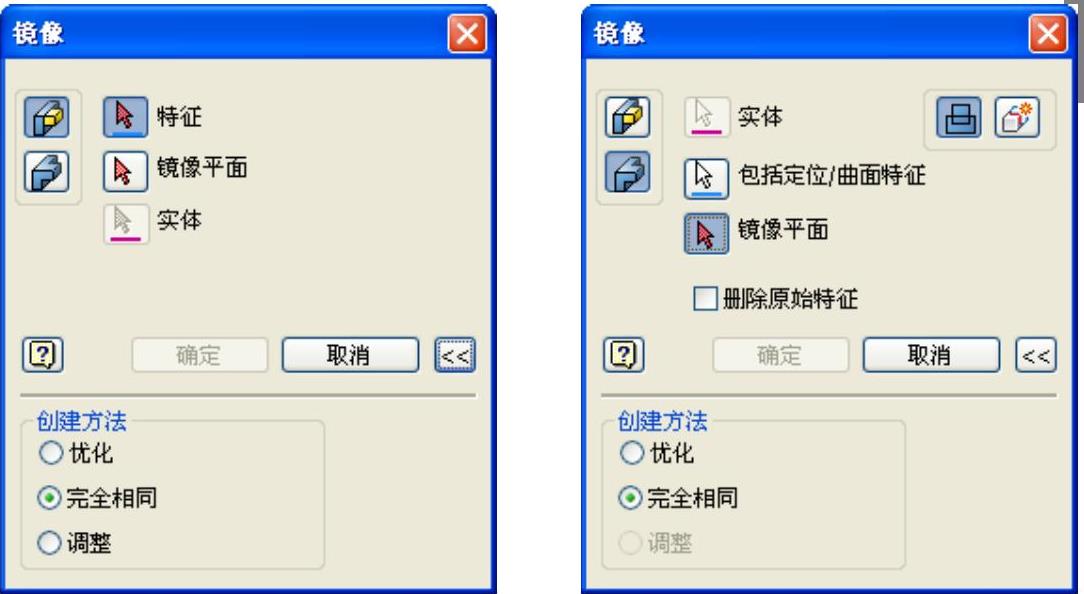

，两种类型操作的【镜像】对话框分别如图3-48所示。
图3-48 两种类型操作的对话框
1.对特征进行镜像
（1）选择一个或多个要镜像的特征，如果所选特征带有从属特征，则它们也将被自动选中。
（2）选择镜像平面，任何直的零件边、平坦零件表面、工作平面或工作轴都可作为用于镜像所选特征的对称平面。
（3）在【创建方法】选项中，如果选中【优化】选项，则创建的镜像引用是原始特征的直接副本。如果选中【完全相同】选项，则创建完全相同的镜像体，而不管它们是否与另一特征相交。当镜像特征终止在工作平面上时，使用此方法可高效地镜像出大量的特征。如果选中【调整】选项，则用户可根据其中的每个特征分别计算各自的镜像特征。
（4）单击【确定】按钮完成特征的创建。
2.对实体进行镜像
可用【镜像整个实体】选项，镜像包含不能单独镜像的特征的实体，实体的阵列也可包含其定位特征，步骤如下：
（1）单击【包括定位/曲面特征】按钮，选择一个或多个要镜像的定位特征；
（2）选择【镜像平面】按钮，选择工作平面或平面，所选定位特征将穿过该平面作镜像
（3）如果选择了【删除原始特征】选项，则删除原始实体，零件文件中仅保留镜像引用。可使用此选项对零件的左旋和右旋版本进行造型。
（4）【创建方法】选项框中的选项含义与镜像特征中的对应选项相同。注意，【调整】选项不能用于镜像整个实体。
（5）单击【确定】按钮完成特征的创建。图3-49所示是镜像整个实体示意图。
