4.3.4  插入约束

插入约束是平面之间的面对面配合约束和两个零部件的轴之间的配合约束的组合，它将配合约束放置于所选面之间，同时将圆柱体沿轴向同轴放置。插入约束保留了旋转自由度，平动自由度将被删除。插入约束可用于在孔中放置螺栓杆部，杆部与孔对齐，螺栓头部与平面配合等，典型的插入约束如图4-22所示。

要在两个零部件之间添加插入约束，可以：

（1）单击【装配】标签栏【位置】面板上的【约束】工具按钮，打开【放置约束】对话框，如图4-17所示。

（2）选择【类型】选项中【插入】按钮，对话框中出现【插入】选项，如图4-23所示。

（3）依次选择装配的两个零件的面或平面，指定偏移量，选择插入方式，选择【反向】选项则使第一个选中的零部件的配合方向反向，选择【对齐】选项将使第二个选中的零部件的配合方向反向。

（4）单击【确定】按钮完成约束的创建。

这里再次强调一下，插入装配不仅仅约束同轴，还约束表面的平齐，图4-24显示了在装配表面选择不同时，最终的装配结果会截然不同。

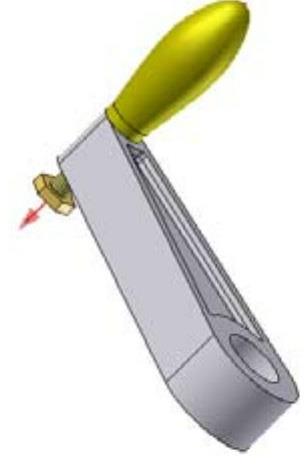

图4-22 典型的插入约束

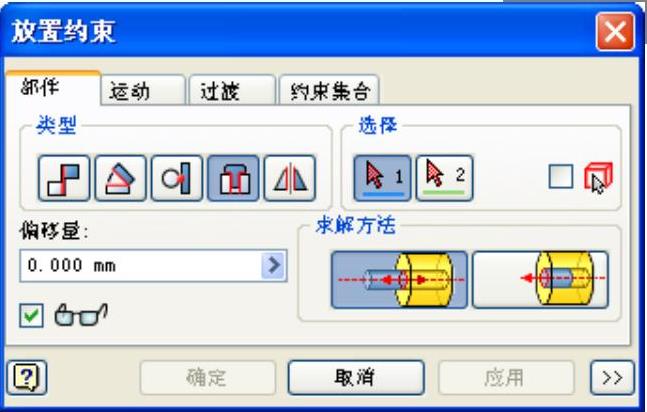

图4-23 “插入”选项
