2.4.3  槽

在Inventor中可利用槽工具方便地创建槽，也可通过指定两点和宽度来创建槽。可通过中心到中心槽、整体槽、中心点槽、三点圆弧槽和圆心圆弧槽5种方法来创建槽。

单击【槽】工具旁边的下拉箭头，然后单击【中心到中心槽】工具，在图形窗口中单击以创建槽中心点，然后移动鼠标以改变槽的长度，单击以确定，接着移动鼠标预览槽的宽度，最后单击设置槽的宽度，此时圆弧创建成功。创建中心到中心槽的顺序如图2-15所示。

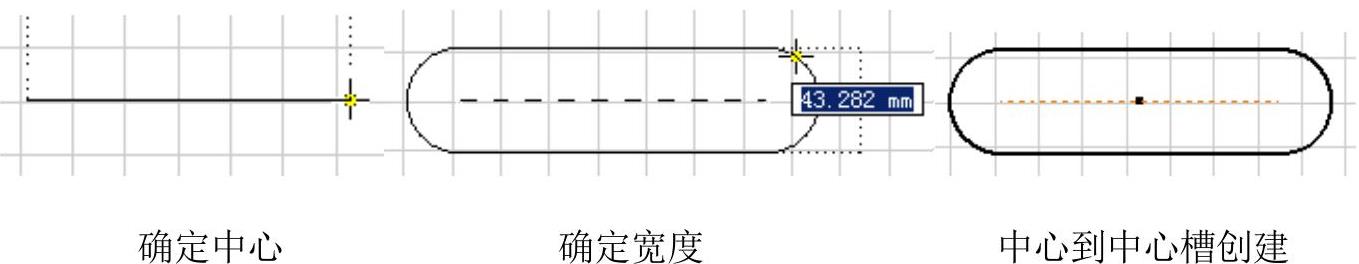

图2-15 创建中心到中心槽示意图

当槽绘制完毕以后，可通过标注尺寸约束对图形进行大小与形状的约束，但是Inventor也允许通过鼠标对图形形状进行粗调，一般方法是用鼠标选中，槽的，中心，然后按住左键拖动，即可改变图形的位置和形状以及大小等，
