6.3.3  操作步骤

2025年09月21日
版权
6.3.3 操作步骤

978-7-111-44986-7-Part02-76.jpg 新建零件文件

运行Inventor，单击【快速入门】标签栏【启动】面板上的【新建】工具按钮978-7-111-44986-7-Part02-77.jpg，在打开的【打开】对话框中选择【Standard.ipt】选项，新建一个零件文件，命名为“销.ipt”。新建文件后，在默认情况下，进入系统自动建立的草图中。如果要自己新建草图，可以首先退出草图环境，然后选择原始坐标系中的一个平面，或者其他现有平面以新建草图。这里我们选择在原始坐标系的XY平面新建草图。

978-7-111-44986-7-Part02-78.jpg 绘制旋转特征的草图

图6-30所示是销的工程图，读者可以在创建销实体的过程中进行参照。请按照以下的步骤绘制草图轮廓。

978-7-111-44986-7-Part02-79.jpg 进入草图环境后，单击【草图】标签栏【绘图】面板的【圆】工具按钮978-7-111-44986-7-Part02-80.jpg，绘制两个圆形，为其标注尺寸如图6-31所示，同时利用“零”尺寸约束使得两个圆的圆心连线处于水平方向。也可以添加两圆心的水平约束，使两个圆的圆心连线处于水平方向。

978-7-111-44986-7-Part02-81.jpg 单击【草图】标签栏【绘图】面板的【直线】工具按钮978-7-111-44986-7-Part02-82.jpg，绘制两条竖直方向的直线。注意绘制时可以移动鼠标，当鼠标指针旁边出现竖直符号时，既说明此时直线是竖直方向的，创建即可。直线的位置和标注如图6-32所示。

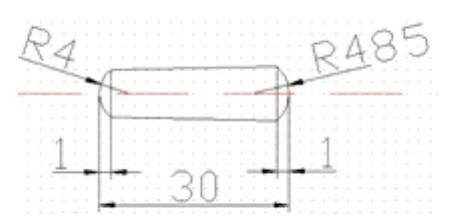

图6-30 销的工程图


图6-31 绘制两个圆形并标注尺寸

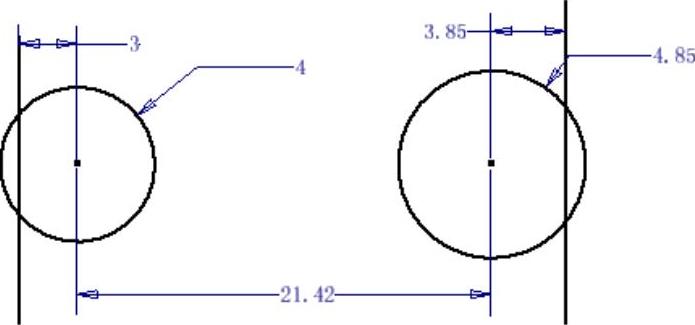

图6-32 绘制直线并标注尺寸

978-7-111-44986-7-Part02-86.jpg 单击【草图】标签栏【修改】面板的【修剪】工具按钮978-7-111-44986-7-Part02-87.jpg，去除多余的线条，此时的草图如图6-33所示。选择【直线】工具按钮978-7-111-44986-7-Part02-88.jpg，在草图将剩余的几何图元连接，并且绘制旋转轴直线，如图6-34所示。

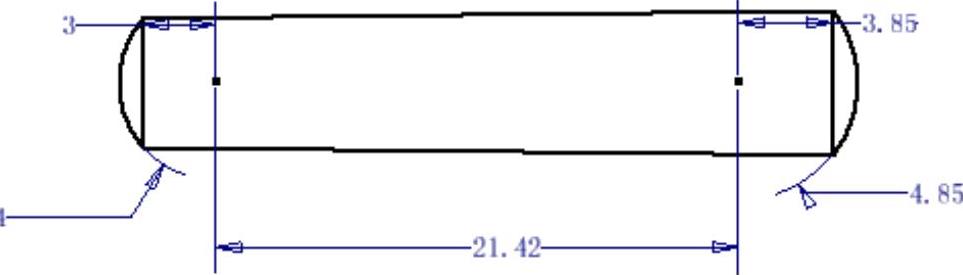

图6-33 去除多余线条后的草图

978-7-111-44986-7-Part02-90.jpg 单击【草图】标签栏【修改】面板的【修剪】工具按钮978-7-111-44986-7-Part02-91.jpg，将多余的线条全部剪切掉，最终的草图轮廓如图6-35所示。需要注意的是，有些线条可能对于轮廓来说没有任何造型的意义，但是尺寸约束却需要用到，所以如果这样的线条如果对实体造型不会产生影响的话，应该尽量保留，以便于后来对零件进行尺寸修改。


图6-34 连接几何图元并绘制旋转轴直线

978-7-111-44986-7-Part02-93.jpg 旋转

单击【草图】标签上的【完成草图】工具按钮978-7-111-44986-7-Part02-94.jpg，退出草图环境；单击【三维模型】标签栏【创建】面板上的【旋转】工具按钮978-7-111-44986-7-Part02-95.jpg，打开【旋转】对话框，选择截面轮廓和旋转轴，其他设置如图6-36所示，单击【确定】按钮，则创建销零件。

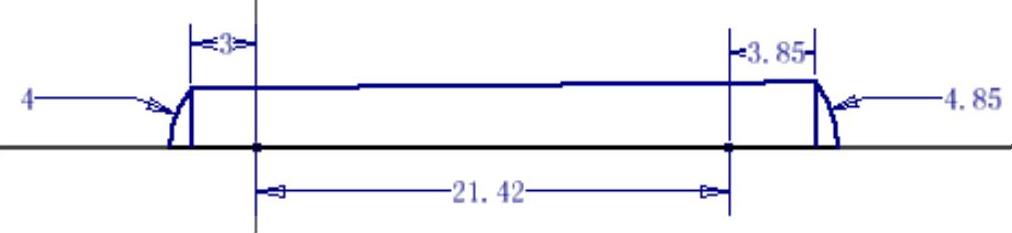

图6-35 最终草图轮廓

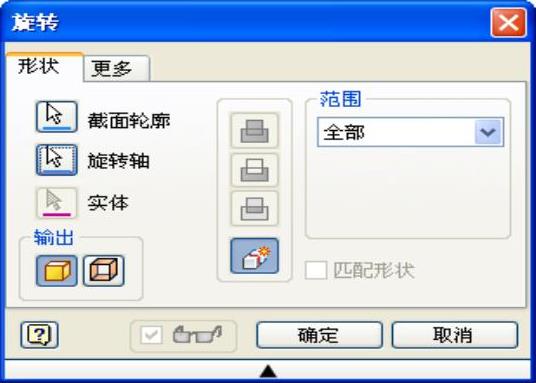

图6-36 “旋转”对话框
