4.5.1 在位创建零件
在位创建零件就是在部件文件环境中新建零件，新建的零件是一个独立的零件，在位创建零件时需要制定创建的零件的文件名和位置，以及使用的模板等。
创建在位零件与插入先前创建的零件文件结果相同，而且可以方便地在零部件面（或部件工作平面）上绘制草图和在特征草图中包含其他零部件的几何图元。当创建的零件约束到部件中的固定几何图元时，可以关联包含于其他零件的几何图元，并把零件指定为自适应以允许新零件改变大小。用户还可以在其他零件的面上开始和终止拉伸特征。默认情况下，这种方法创建的特征是自适应的。另外，还可以在部件中创建草图和特征，但它们不是零件。它们包含在部件文件（.iam）中。下面按照步骤说明在位创建零件的方法。
（1）单击【装配】标签栏【零部件】面板上的【创建】工具按钮

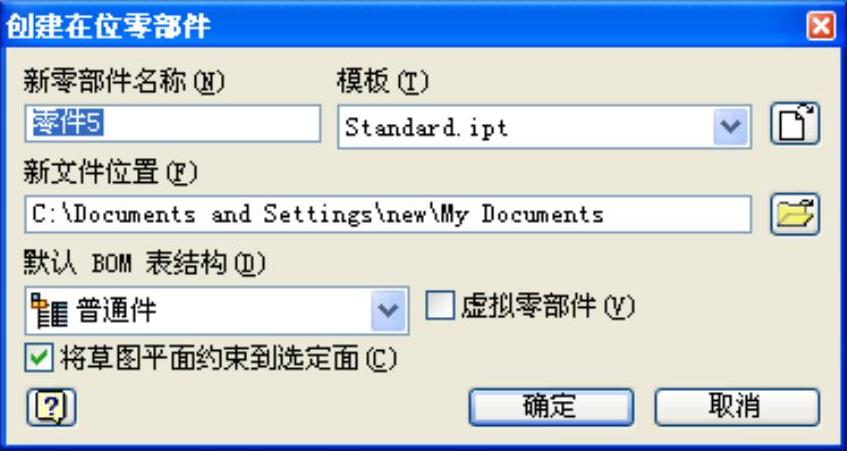

，打开【创建在位零部件】对话框如图4-41所示。
（2）需要指定所创建的新零部件的文件名。
（3）在【文件类型】选项中可以选择创建何种类型的文件，有零件和部件两个选项。
（4）另外还需要指定新文件的位置和创建文件所需要用的模板。
（5）如果选中【将草图平面约束到所选面】选项，则在所选零件面和草图平面之间创建配合约束。如果新零部件是部件中的第一个零部件，则该选项不可用。
（6）单击【确定】按钮，则对话框关闭，回到部件环境中，首先需要选择一个用来创建在位零部件的草图，可以选择原始坐标系中的坐标平面、零部件的表面或者工作平面等以创建草图，绘制草图几何图元，
（7）草图创建完毕后，选择【拉伸】、【旋转】、【放样】等造型工具创建零件的特征。
（8）当一个特征创建完毕以后，还可以继续创建基于草图的特征或者放置特征。
（9）当零件已经创建完毕后，在工作区域内单击右键，在打开菜单中选择【完成编辑】选项即可回到部件环境中。

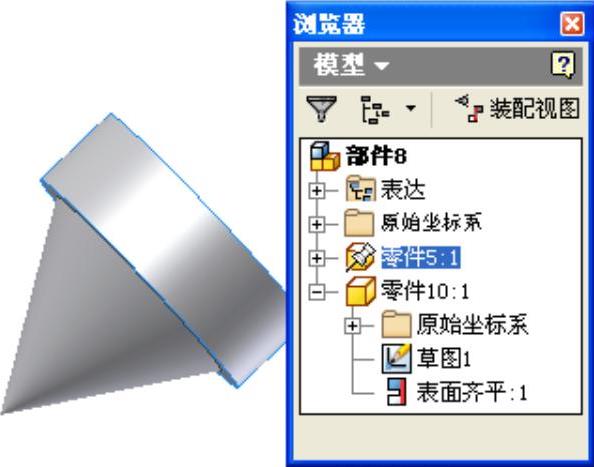

如果选中【创建在位零部件】对话框中选中【将草图平面约束到所选面】选项，则在所选零件面和草图平面之间创建配合约束。在图4-42中，在圆柱体零件的上表面在位创建了一个锥形零件，则锥形零件的底面自动与圆柱体零件的上表面自动添加了一个配合约束，从部件的浏览器中可以清楚的看出这一点。
图4-41 “创建在位零部件”对话框
图4-42 自动配合约束
