14.2.6  固定约束

将固定约束应用到表面、边或顶点上以使零件的一些自由度被限制，如果在一个正方体零件的一个顶点上添加固定约束，则约束该零件的三个平动自由度。除了限制零件的运动外，固定约束还可以使得零件在一定的运动范围内运动。添加固定约束的一般步骤是：

（1）单击【应力分析】标签栏【约束】面板上的【固定约束】工具按钮，打开如图14-9所示的“固定约束”对话框。

（2）单击【位置】按钮以选择要添加固定约束的位置，可以选择一个表面、一条直线或者一个点。

（3）如果要设置零件在一定范围内运动，则可以选中“使用分量”对话框，然后分别指定零件在X、Y、Z轴的运动范围的值，单位为毫米（mm）。

（4）单击【确定】按钮完成固定约束的添加。

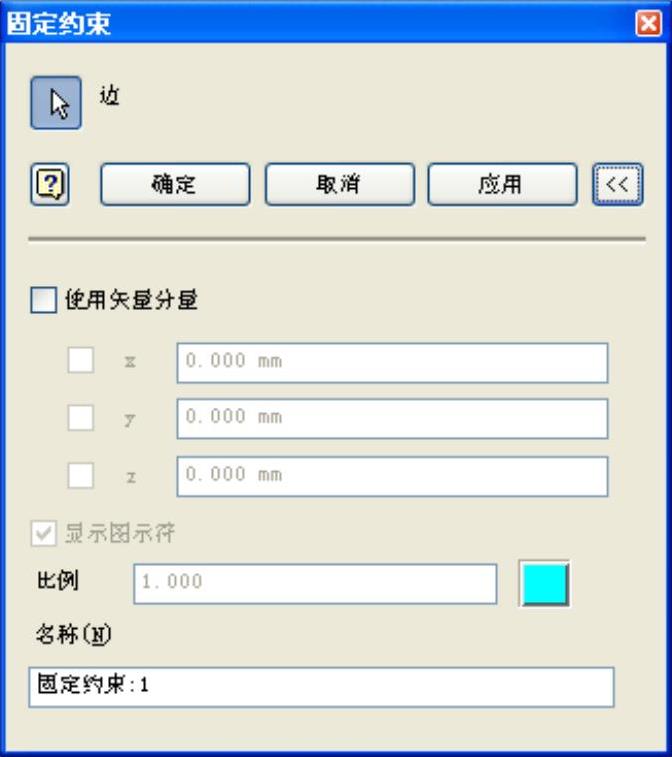

图14-9 “固定约束”对话框
