3.10.1  创建参数和草图

齿轮是通过对其截面轮廓进行拉伸得到的，也是一种基于草图的特征，因此首先进行草图的绘制，步骤如下：

（1）运行Inventor 2014，选择【Standard.ipt】模板新建一个零件文件，同时系统进入到草图环境中。

（2）单击【管理】标签栏【参数】面板上的【参数】工具按钮，打开【参数】对话框，单击【添加数字】按钮，在【用户参数】^一栏中添加用户自定义的参数变量。这里，需要添加四个用户参数：齿轮齿数Z、模数M、齿形角a和齿厚L。这是创建尺寸的四个关键要素。同时还要为参数指定数值和单位。这里，取Z=31，M=3，a=20deg，L=10 mm。此时的【参数】对话框如图3-107所示。

图3-107 “参数”对话框

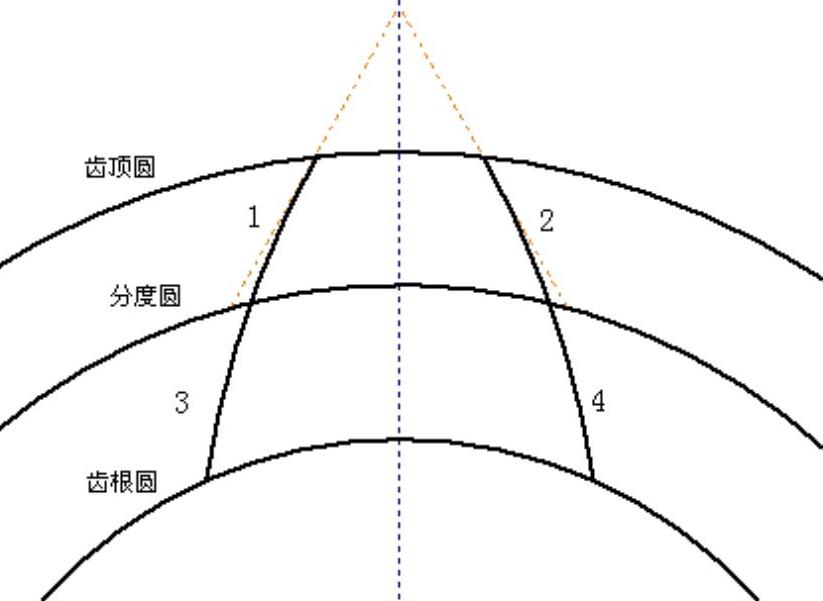

（3）选择【草图】标签栏，利用【绘图】面板上的圆、圆弧和直线工具绘制齿轮的草图截面轮廓。使用【圆心、半径】工具分别绘制齿轮的分度圆、齿顶圆和齿根圆。然后使用【三点圆弧】和【直线】工具绘制齿轮的齿形截面轮廓，如图3-108所示。其中，圆弧由四段弧线组成，图中已经标出了对应的圆弧编号。构造线的起点位于分度圆上，且与圆弧1和2相切，从图中的约束符号可看出这一点。

图3-108 齿形截面轮廓

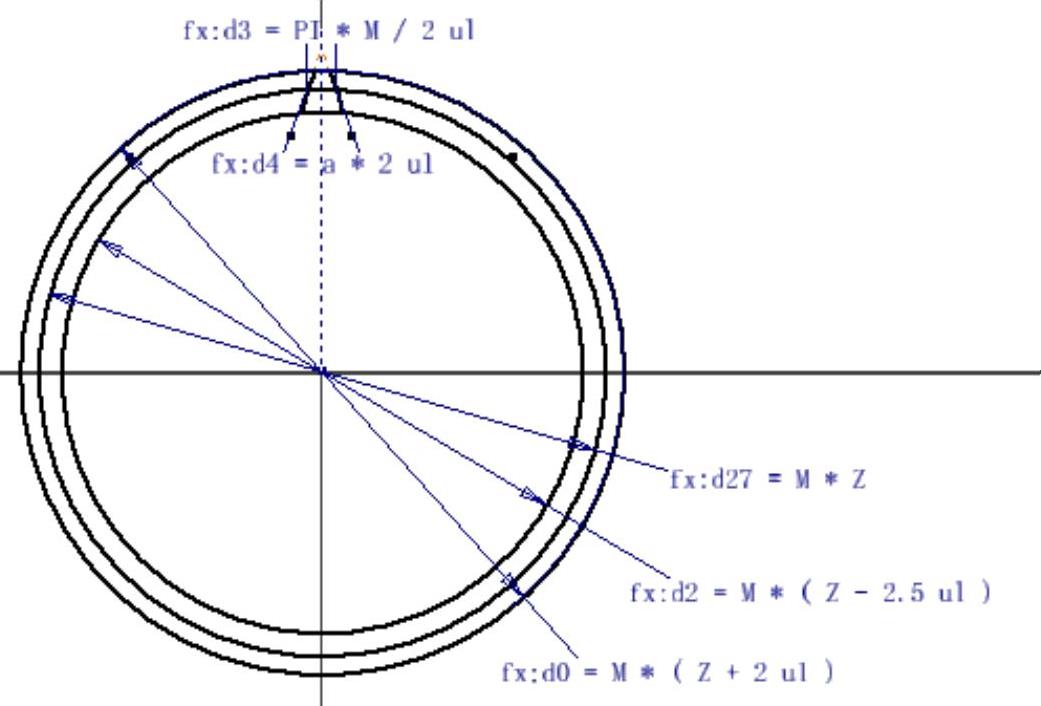

（4）单击【草图】标签栏【约束】面板中的【尺寸】工具按钮，为齿轮的草图轮廓添加尺寸约束。注意这里应该完全根据国标所规定的齿轮标准尺寸进行标注，如分度圆的直径应该是模数×齿数，齿根圆应该是模数×（齿数-2.5）等。在草图工作区域内单击右键，在【打开】菜单中选择【尺寸显示】选项，在它的子菜单中选择【表达式】选项，这样尺寸就会以表达式的方式显示。标注尺寸以后的齿轮的草图截面轮廓如图3-109所示。

图3-109 标注尺寸后的齿轮草图截面轮廓
