12.2 装配图绘制

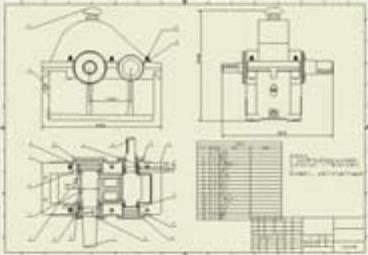

本节主要介绍两个部件的装配图-传动轴部件和减速器部件。传动轴部件较为简单，通过它的装配图创建读者可以熟悉创建装配图的基本过程和方法。在较为复杂的减速器装配图创建中，主要讲述如何在装配图中清楚的表达多个零部件之间的装配关系，使得读者可以积累创建复杂部件装配图的经验。

装配图以表达部件的工作原理和装配关系为主，是进行设计、装配、检验、安装和调试以及维修等的重要技术参考文件。装配图由以下几部分组成：

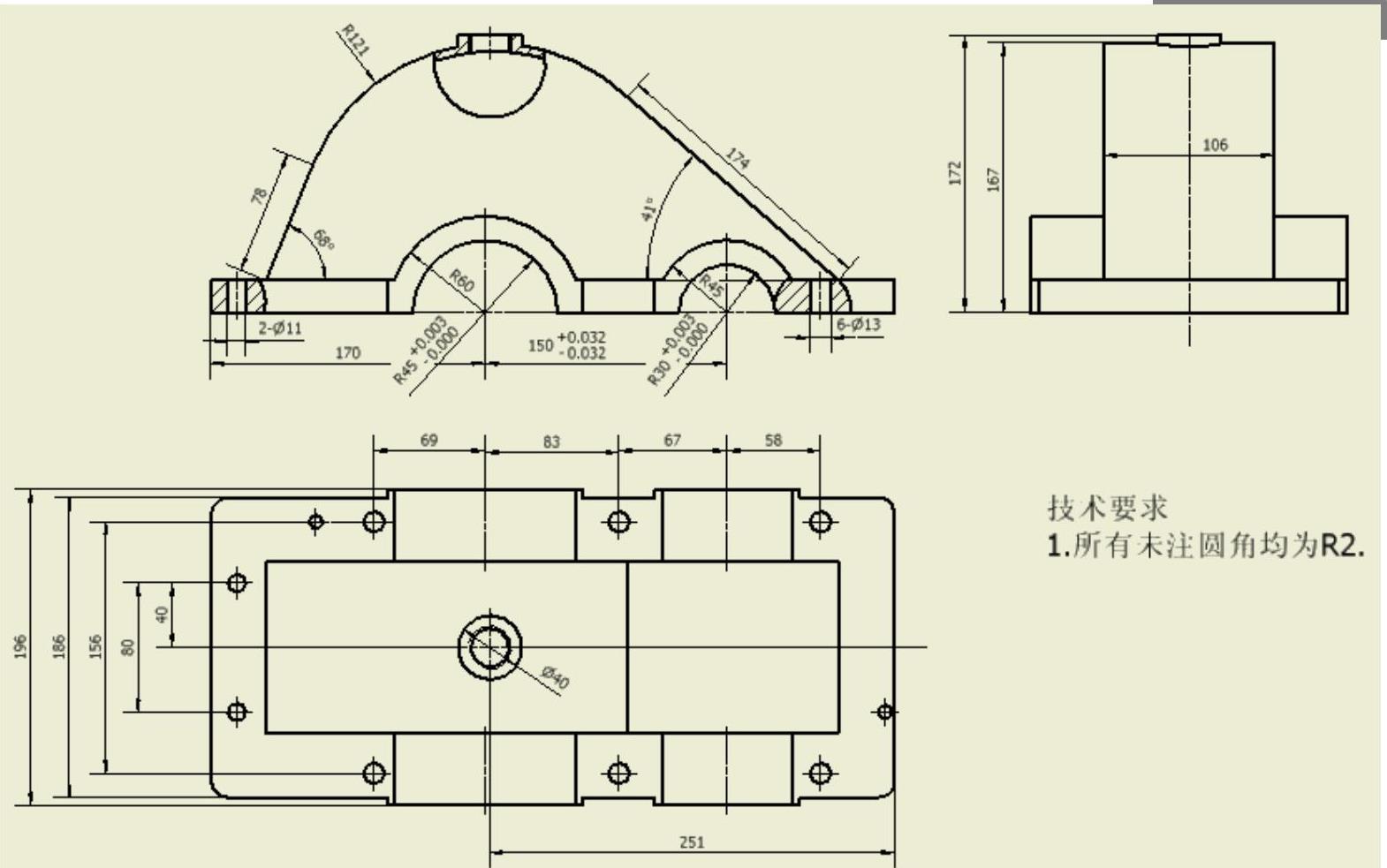

图12-50 箱盖零件的零件图

（1）一组图形，用来表达机器或者部件的工作原理、零件之间的装配关系和主要结构形状。

（2）必要的尺寸，主要是与部件有关的性能、装配、安装、外形等方面的尺寸。

（3）零件的编号和明细栏用来说明部件的组成情况，如零件的代号、名称、数量和材料等。

（4）技术要求，提出与部件有关的性能、装配、检验、实验等方面的要求。

（5）标题栏，填写图名、图号、设计单位等。

在装配图的创建过程中，需要依次创建以上所述的装配图组成部分。需要说明的是，在Inventor中，零件编号和明细栏可以自动生成，这样就大大减少了创建装配图的工作量。

Inventor创建装配图和创建零件图没有本质的区别，都是在工程图环境下利用已有的零部件进行二维图样的自动生成。不同之处在于装配图需要零件编号和明细栏，另外，零件图侧重表达零件的特征，而装配图侧重于零部件之间的关系。

传动轴装配图文件位于光盘中的“\第12章”目录下，文件名为“传动轴装配.idw”。
